CYBELEC DNC 15 Bedienungsanleitung Seite 25

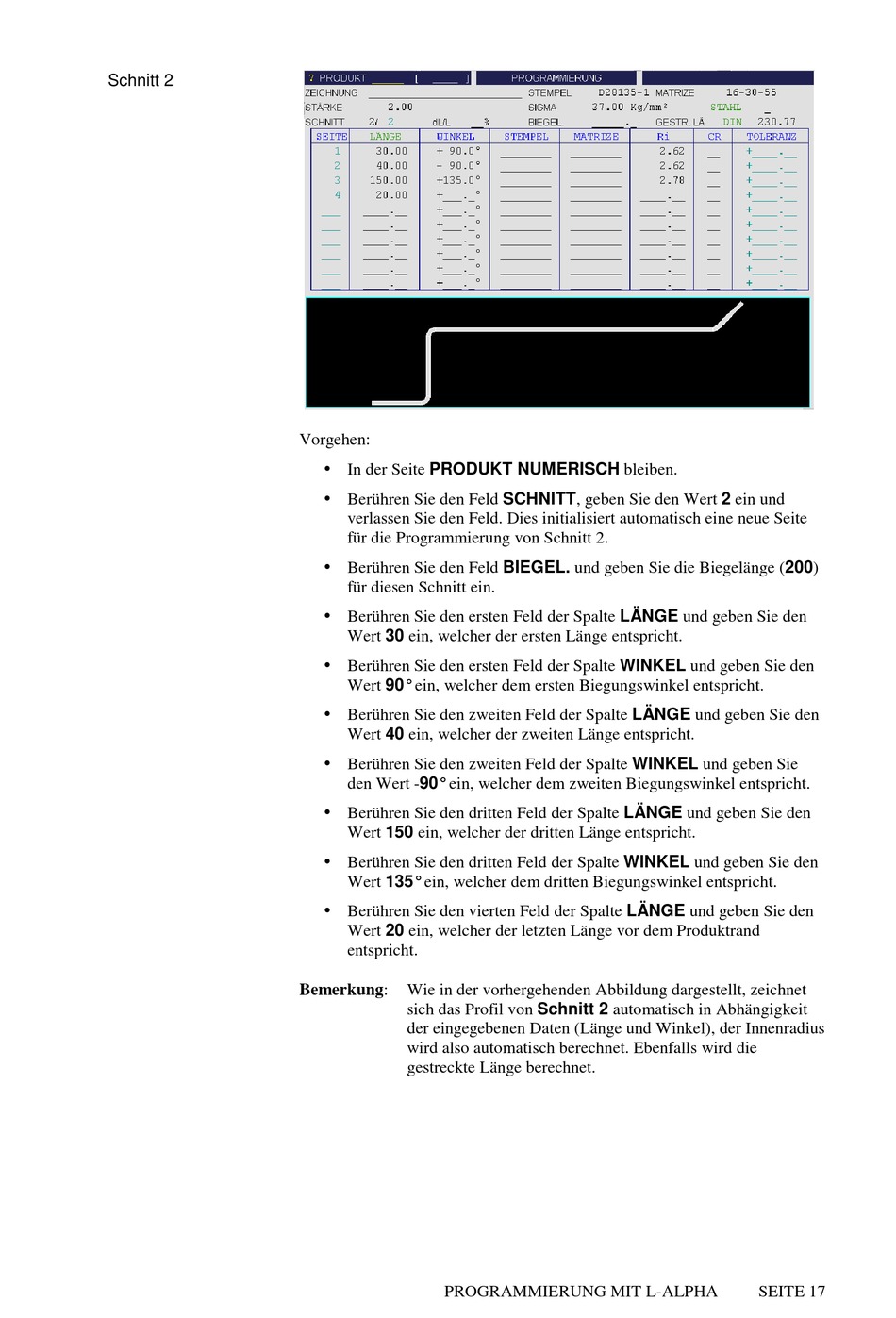

Schnitt 2
Vorgehen:
 In der Seite PRODUKT NUMERISCH bleiben.
 Berühren Sie den Feld SCHNITT, geben Sie den Wert 2 ein und
verlassen Sie den Feld. Dies initialisiert automatisch eine neue Seite
für die Programmierung von Schnitt 2.
 Berühren Sie den Feld BIEGEL. und geben Sie die Biegelänge (200)
für diesen Schnitt ein.
 Berühren Sie den ersten Feld der Spalte LÄNGE und geben Sie den
Wert 30 ein, welcher der ersten Länge entspricht.
 Berühren Sie den ersten Feld der Spalte WINKEL und geben Sie den
Wert 90° ein, welcher dem ersten Biegungswinkel entspricht.
 Berühren Sie den zweiten Feld der Spalte LÄNGE und geben Sie den
Wert 40 ein, welcher der zweiten Länge entspricht.
 Berühren Sie den zweiten Feld der Spalte WINKEL und geben Sie
den Wert -90° ein, welcher dem zweiten Biegungswinkel entspricht.
 Berühren Sie den dritten Feld der Spalte LÄNGE und geben Sie den
Wert 150 ein, welcher der dritten Länge entspricht.
 Berühren Sie den dritten Feld der Spalte WINKEL und geben Sie den
Wert 135° ein, welcher dem dritten Biegungswinkel entspricht.
 Berühren Sie den vierten Feld der Spalte LÄNGE und geben Sie den
Wert 20 ein, welcher der letzten Länge vor dem Produktrand
entspricht.
Bemerkung: Wie in der vorhergehenden Abbildung dargestellt, zeichnet
sich das Profil von Schnitt 2 automatisch in Abhängigkeit
der eingegebenen Daten (Länge und Winkel), der Innenradius
wird also automatisch berechnet. Ebenfalls wird die
gestreckte Länge berechnet.
PROGRAMMIERUNG MIT L-ALPHA SEITE 17
