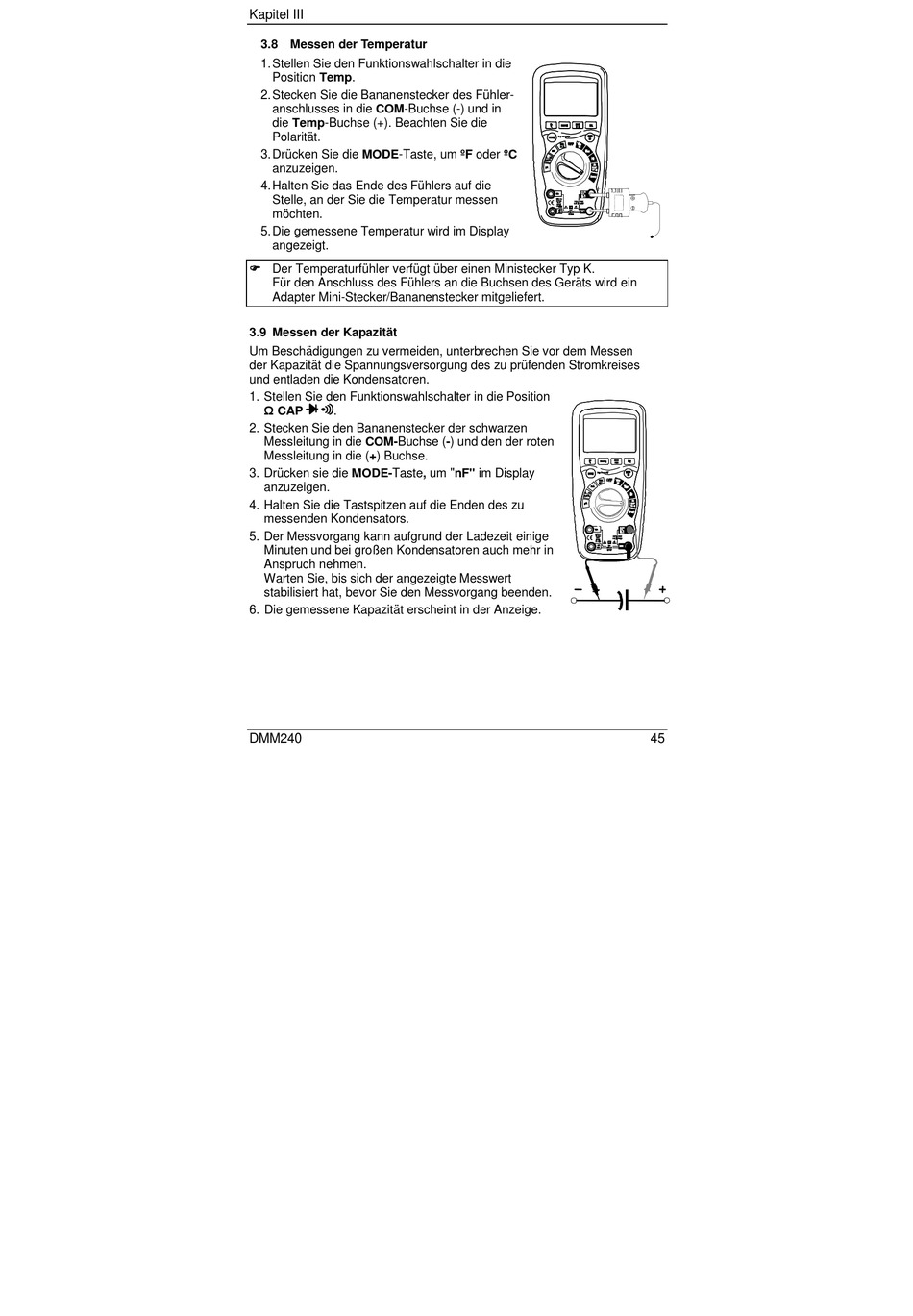

Kapitel III
3.8 Messen der Temperatur
1. Stellen Sie den Funktionswahlschalter in die
Position Temp.
2. Stecken Sie die Bananenstecker des Fühler-
anschlusses in die COM-Buchse (-) und in
die Temp-Buchse (+). Beachten Sie die
Polarität.
3. Drücken Sie die MODE-Taste, um ºF oder ºC
anzuzeigen.
4. Halten Sie das Ende des Fühlers auf die
Stelle, an der Sie die Temperatur messen
möchten.
5. Die gemessene Temperatur wird im Display
angezeigt.
Der Temperaturfühler verfügt über einen Ministecker Typ K.
Für den Anschluss des Fühlers an die Buchsen des Geräts wird ein
Adapter Mini-Stecker/Bananenstecker mitgeliefert.
3.9 Messen der Kapazität
Um Beschädigungen zu vermeiden, unterbrechen Sie vor dem Messen
der Kapazität die Spannungsversorgung des zu prüfenden Stromkreises
und entladen die Kondensatoren.
1. Stellen Sie den Funktionswahlschalter in die Position
Ω CAP
.
2. Stecken Sie den Bananenstecker der schwarzen
Messleitung in die COM-Buchse (-) und den der roten
Messleitung in die (+) Buchse.
3. Drücken sie die MODE-Taste, um "nF" im Display
anzuzeigen.
4. Halten Sie die Tastspitzen auf die Enden des zu
messenden Kondensators.
5. Der Messvorgang kann aufgrund der Ladezeit einige
Minuten und bei großen Kondensatoren auch mehr in
Anspruch nehmen.
Warten Sie, bis sich der angezeigte Messwert
stabilisiert hat, bevor Sie den Messvorgang beenden.
6. Die gemessene Kapazität erscheint in der Anzeige.
DMM240
45
