Multimetrix DMM53 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen
DMM 53
AUTO
%ºC
kMΩHz
μ n
mAVF
Hz %
SLT
NCV
DMM53
OFF
Digital multimeter
Hz
°C
%
MULTIMETER
600V
CAT III
10A
COM
600V
10A
400mA
30 sec.
MAX
12 - 2016
695166A00 - Ed. 1
Français ................................................................................................ 2
English ................................................................................................. 13
Deutsch ................................................................................................ 24
Italiano ................................................................................................. 35
Español ................................................................................................ 46
www.multimetrix.fr
Multimetrix
1
45 route de Saint Eugène - 14130 Reux - FRANCE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Multimetrix DMM53

Inhaltszusammenfassung für Multimetrix DMM53

  • Seite 24 DEUTSCH Sie haben ein Digital-Multimeter DMM53 erstanden, wir danken Ihnen für Ihr Vertrauen. Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen, „ die Benutzungshinweise genau zu beachten. ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
  • Seite 25 INHALTSVERZEICHNIS 1. VORSTELLUNG ..........................26 1.1. Lieferumfang ........................26 1.2. Batterien einlegen ......................26 1.3. Anzeige ..........................26 1.4. Gerätevorstellung ......................26 2. VERWENDUNG ..........................28 2.1. Spannungsmessung ......................28 2.2. Strommessung ......................... 28 2.3. Widerstand-, Dioden- und Durchgangsprüfung ..............28 2.4.

  • Seite 26: Vorstellung

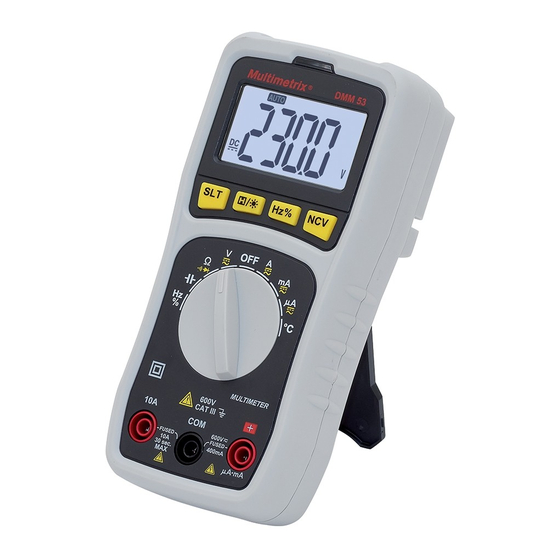

    Wenn der gemessene Wert den Messbereich überschreitet, zeigt das Gerät OL an. 1.4. GERÄTEVORSTELLUNG DMM53 ist ein bedienerfreundliches, tragbares Digitalmultimeter. Es misst AC- und DC-Spannungen, AC- und DC-Ströme, sowie Widerstände, Kapazitäten, Frequenzen und Temperaturen. Außerdem lassen sich damit Tastverhältnis, Diodenspannung und Durchgang bestimmen...
  • Seite 27 Mit Lampe zum Beleuchten des Messpunkts. Mit Kontrollleuchte für die berührungsfreie Spannungsmessung. DMM 53 LCD-Anzeige AUTO %ºC Taste SLT zur Auswahl von AC/DC oder Ω/ kMΩHz mAVF μ Taste zum „Einfrieren“ der Messanzeige, sowie bei langem Drücken zum Einschalten der Anzeigenbeleuchtung und der Lampe. Hz % Taste NCV für das berührungsfreie Spannungsmessen.

  • Seite 28: Verwendung

    2. VERWENDUNG 2.1. SPANNUNGSMESSUNG „ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse. „ Stellen Sie den Drehschalter auf Stellung V. „ Halten Sie die Prüfspitzen fest an den Prüfling, beginnen Sie dabei mit der schwarzen Spitze. „...

  • Seite 29: Kapazitätsmessung

    2.4. KAPAZITÄTSMESSUNG „ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse. „ Stellen Sie den Schalter auf die Position „ Zuerst müssen die Stromzufuhr des Prüflings unterbrochen und alle Hochspannungskapazitäten entladen werden. „ Halten Sie die Prüfspitzen fest an den Prüfling. „...

  • Seite 30: Technische Daten

    3. TECHNISCHE DATEN 3.1. REFERENZBEDINGUNGEN Einflussgröße Bezugswerte Temperatur 23 ±5°C Relative Luftfeuchte <80% r.F. Versorgungsspannung 3 ± 0,1V Signalfrequenz des Messsignals DC oder 45 … 65Hz Signalform Sinus Elektrische Feldstärke < 1V/m Magnetfeldstärke DC < 40A/m Die Unsicherheiten werden in % des Leswerts und Anzeigedatenpunkten (D) ausgedrückt: ± (a %L + b D) 3.2.

  • Seite 31: Diode Und Durchgang

    3.2.2. WIDERSTAND Messbereich 400W 40kW 400kW 40MW Auflösung 0,1W 100W 10kW Eigenun- ±(0,8% L ±5 D) sicherheit 3.2.3. DIODE UND DURCHGANG Funktion Messspanne Auflösung Eigenunsicherheit Das Display zeigt die Spannung der am nächsten liegenden Standard-Diode. Der Signalton weist auf einen <50W Spannung bei offenem Schaltkreis: 1V Widerstand hin.
  • Seite 32 3.2.6. FREQUENZ Bei Schalterstellung Hz% Eingangsspannung ≥ 2 Vac. Diese Spannung nimmt mit der gemessenen Frequenz zu. Messbereich 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz Auflösung 0,001 Hz 0,01 Hz 0,1 Hz 1 Hz 10 Hz 10 Hz 100 Hz...

  • Seite 33: Umgebungsbedingungen

    3.2.9. BERÜHRUNGSFREIE SPANNUNGSPRÜFUNG (NCV) Das Gerät erfasst eine Netzspannung ≥110 V 50/60Hz gegen Erde. 3.3. UMGEBUNGSBEDINGUNGEN Betriebsbereich: 0°C bis 40°C und < 80% r.F. trocken bis 10°C. Lagerbereich (ohne Batterie): -10 bis +60°C und <70% r.F. trocken. Wird das Gerät längere Zeit nicht verwendet bzw. aufbewahrt, muss die Batterie herausgenommen werden. Verwendung in Innenräumen bzw.

  • Seite 34: Wartung

    4. WARTUNG Mit Ausnahme der Sicherungen und der Batterien dürfen keine Geräteteile von unqualifiziertem, nicht zugelassenem Personal ausgetauscht werden. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden. 4.1. REINIGUNG Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen. Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung.
