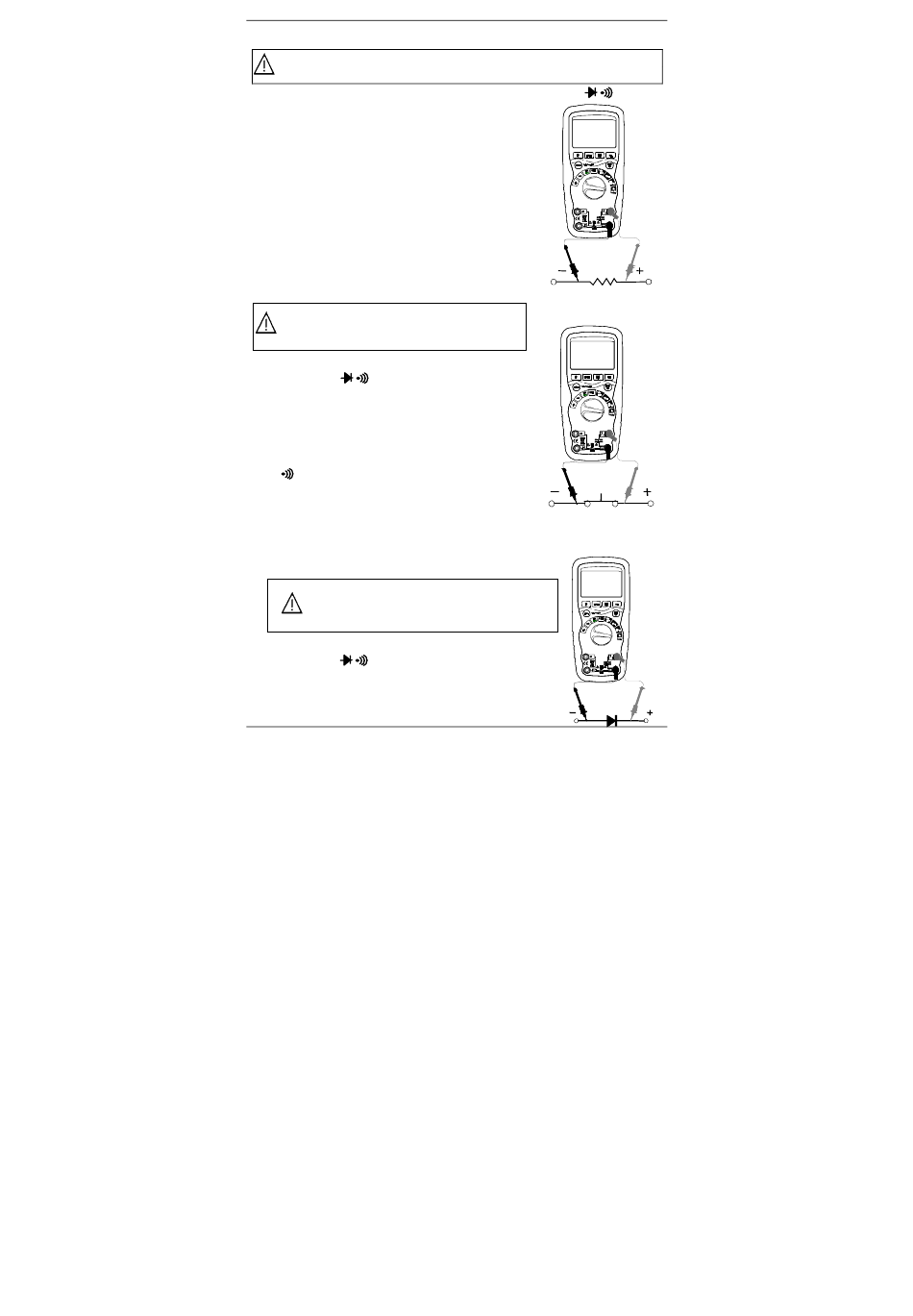

3.5 Mesures de résistance
Pour éviter tout risque de détérioration, mettez le circuit à tester
hors tension avant toute mesure de résistance.
1. Mettez le commutateur de fonctions sur la position Ω
2. Introduisez la fiche banane du cordon noir
dans la borne négative COM.
3. Introduisez la fiche banane du cordon rouge
dans la borne positive +.
4. Appuyez sur MODE pour afficher « Ω ».
5. Appliquez les pointes de touche sur les
points du circuit à tester. Il est préférable de
débrancher un côté de la partie à mesurer
pour que le reste du circuit ne fausse pas la
mesure. La valeur mesurée s'affiche.
3.6 Contrôle de continuité
Pour éviter tout risque de détérioration,
mettez le circuit à tester hors tension
avant toute mesure de continuité.
1. Mettez le commutateur de fonctions sur la
position Ω
.
2. Introduisez la fiche banane du cordon noir
dans la borne négative COM.
Introduisez la fiche banane du cordon rouge
dans la borne positive +.
3. Appuyez sur le bouton MODE pour afficher
» et « Ω » à l'écran.
«
4. Appliquez les pointes de touche sur les
points du circuit à tester.
5. Toute résistance supérieure à 100 Ω stoppe le signal sonore émis
par l'instrument. Si le circuit est ouvert, l'écran affiche « OL ».
3.7 Contrôle de diode
Pour éviter tout risque de détérioration,
mettez le circuit à tester hors tension
avant toute mesure de diode
1. Mettez le commutateur de fonctions sur la
position Ω
.
2. Introduisez la fiche banane du cordon noir dans
la borne négative COM et celle du cordon rouge
dans la borne positive +.
