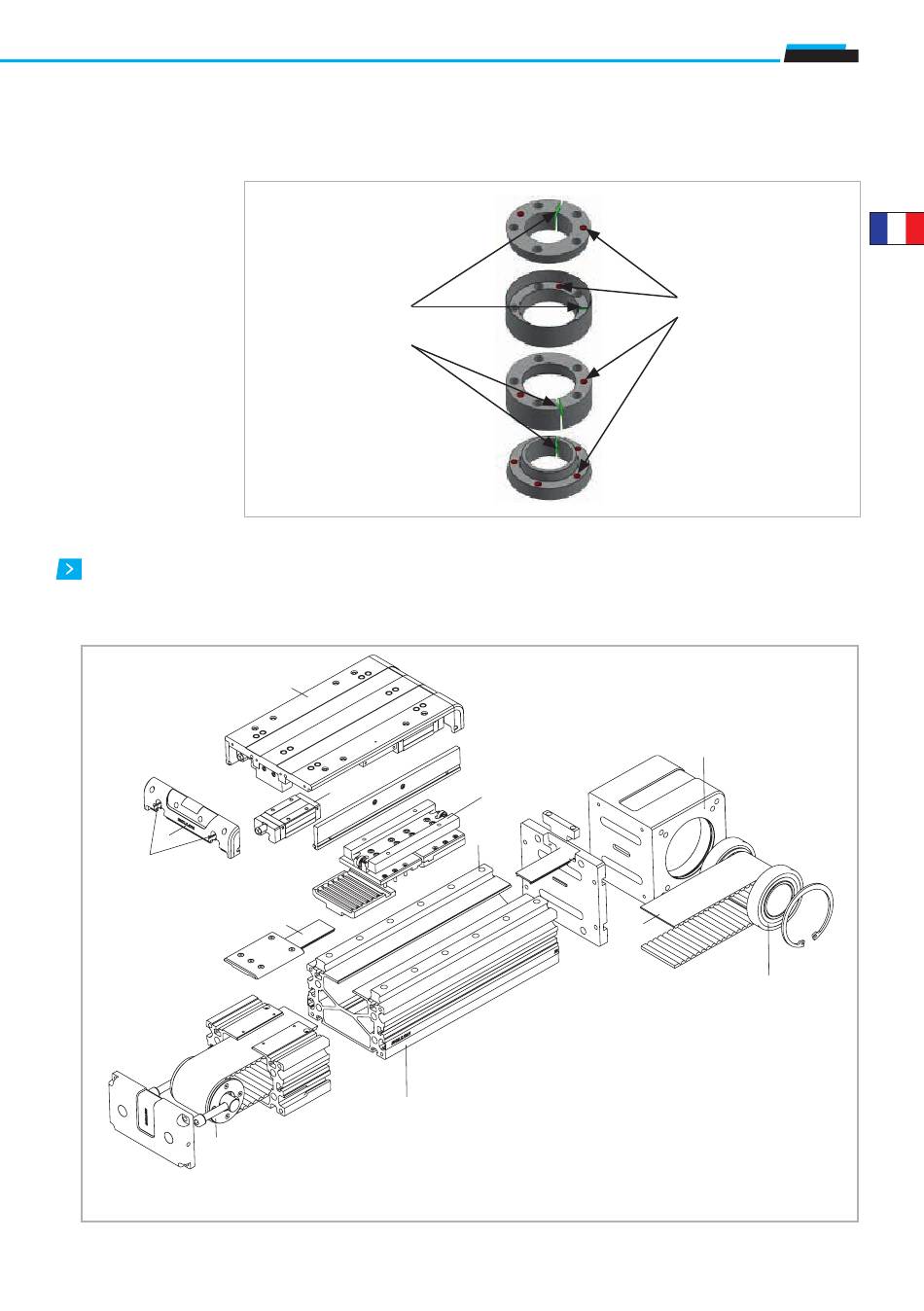

Position correcte des composants d'un moyeu expansible
Dans le cas où un moyeu
expansible serait démonté,
vous trouverez sur l'image
ci-dessous les positions
correctes à respecter
pour le remontage.
Composants
Unité linéaire ROBOT SP
9
8
4
IL N'EST PAS
RECOMMANDÉ
DE REMONTER LE
MOYEU AVEC LES
FENTES ALIGNÉES.
10
11
7
1
12
5
6
Smart System
IL EST INTERDIT
DE MONTER LES
BAGUES AVEC LES
TARAUDAGES ALIGNÉS.
Fig. 19
2
3
1 Profilé aluminium anodisé
2 Tête motrice
3 Poulie motrice
4 Poulie folle
5 Rail à billes
6 Courroie d'entraînement
7 Bande de protection
8 Graisseur
9 Plaque d'extrémité du chariot
10 Chariot
11 Patin à recirculation de billes
12 Partie interne du chariot
Fig. 20
UM-37
