Robot

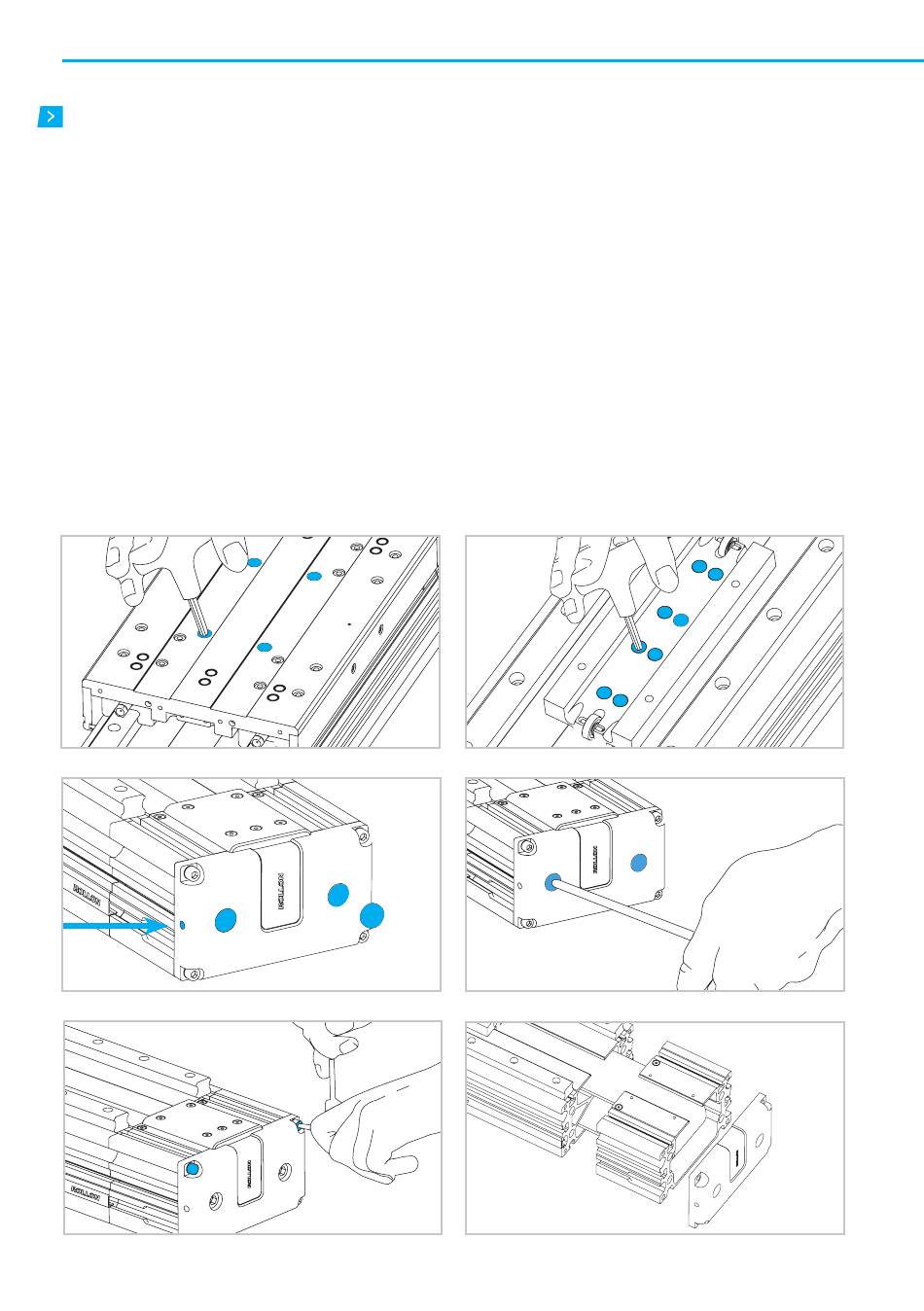

Sostituzione cinghia di trazione
Prima di iniziare svolgere tutte le operazioni indicate nel capitolo "Sostituzione della cinghia di protezione"
7) Rimuovere il nastro colorato dalla superficie superiore del carro.
8) Svitare e rimuovere le 4 viti che tengono agganciata la
parte interna del carro (Fig. 7)
9) Far scorrere la parte esterna del carro per accedere all'inter-
no. Qui, svitare le viti e sollevare la porzione liberata (Fig. 8).
10) Rimuovere i tappi di protezione sulle viti di fissaggio e allen-
tare le viti corrispondenti alla lettera A (Fig. 9).
11) Rimuovere le viti del serracinghia (Fig. 10).
12) Svitare le 4 viti sulla piastra di estremità della testata folle
(Fig. 11).
13) Separare la testata folle dal profilo e rimuovere la pu-
leggia (Fig. 12).
A
UM-14
14) Rimuovere il blocco di sicurezza (Fig. 13).
15) Muovere la parte interna del carro all'estremità del pro-
filo, rimuovere le viti di serraggio della cinghia e quindi la
cinghia stessa (Fig. 14).
16) Separare la testata motrice dal profilo svitando le 4 viti (Fig. 15)
17) Rimuovere il blocco di sicurezza anche da questo lato (Fig. 13).
18) Muovere il carro interno all'estremità del profilo e rimuo-
vere le viti di fissaggio della cinghia (Fig. 14).
19) La cinghia di trazione può essere rimossa.
Sostituire la cinghia e riassemblare l'unità svolgendo
all'inverso le operazioni di cui sopra.
Fig. 7
Fig. 9
Fig. 11
Fig. 8
Fig. 10
Fig. 12
