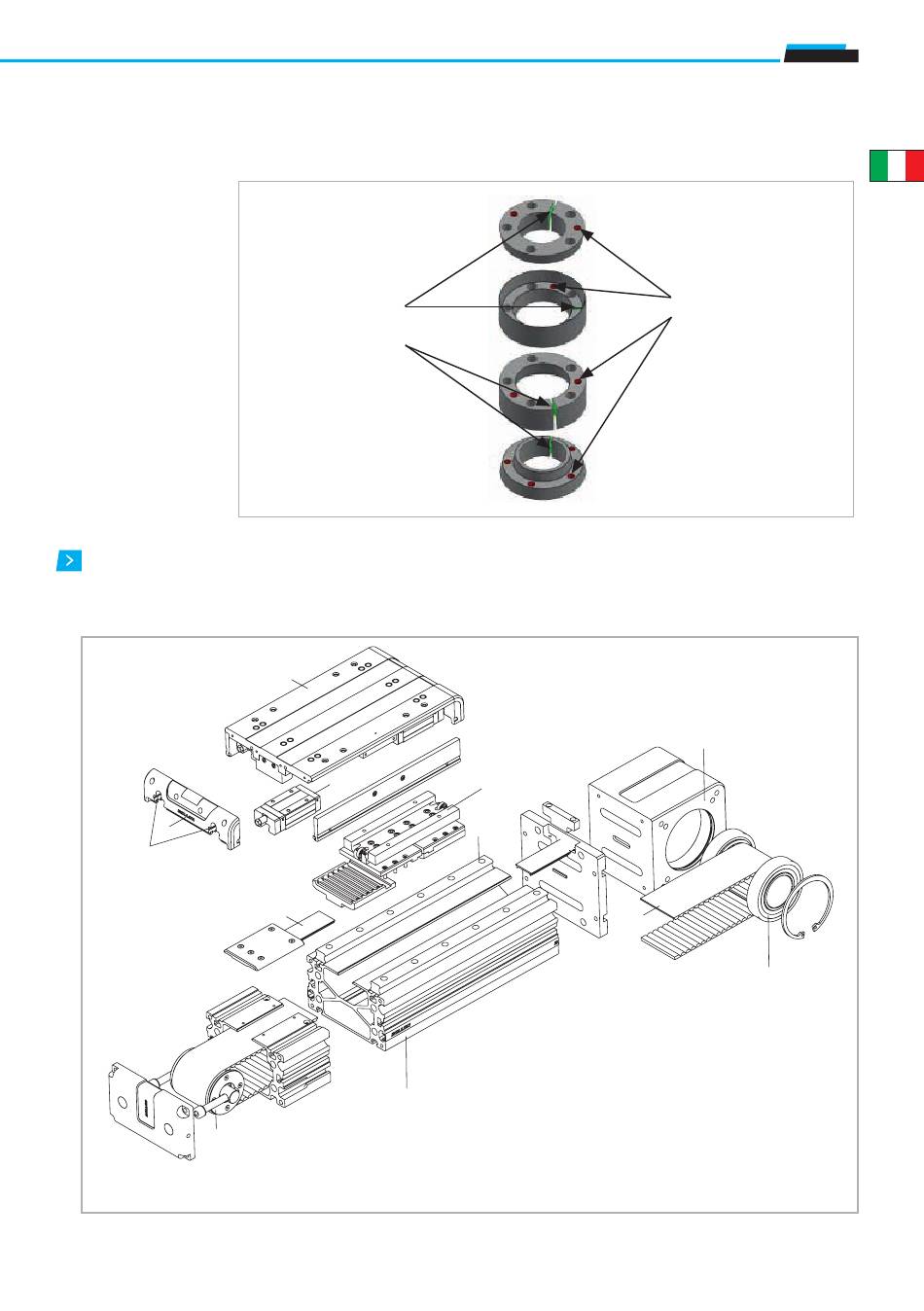

CORRETTO POSIZIONAMENTO DEGLI ELEMENTI
Nell'immagine a lato
vengono riportate le corrette
posizioni angolari dei vari
componenti che costituiscono
il calettatore da utilizzare solo
nel caso in cui venga
smontato completamente.
Componenti
Unità lineare ROBOT SP
9
8
4
SCONSIGLIATO
MONTARE GLI
ANELLI CON I TAGLI
ALLINEATI
10
11
7
1
12
5
6
Smart System
VIETATO MONTARE
GLI ANELLI CON I
FILETTI ALLINEATI
Fig. 12
2
3
1 Estruso di alluminio anodizzato
2 Testata motrice
3 Puleggia motrice
4 Puleggia folle
5 Guida a ricircolo di sfere
6 Cinghia di trazione
7 Cinghia di protezione
8 Nipplo ingrassatore
9 Frontalino
10 Carro
11 Pattino a ricircolo di sfere
12 Carro interno
Fig. 19
UM-17
