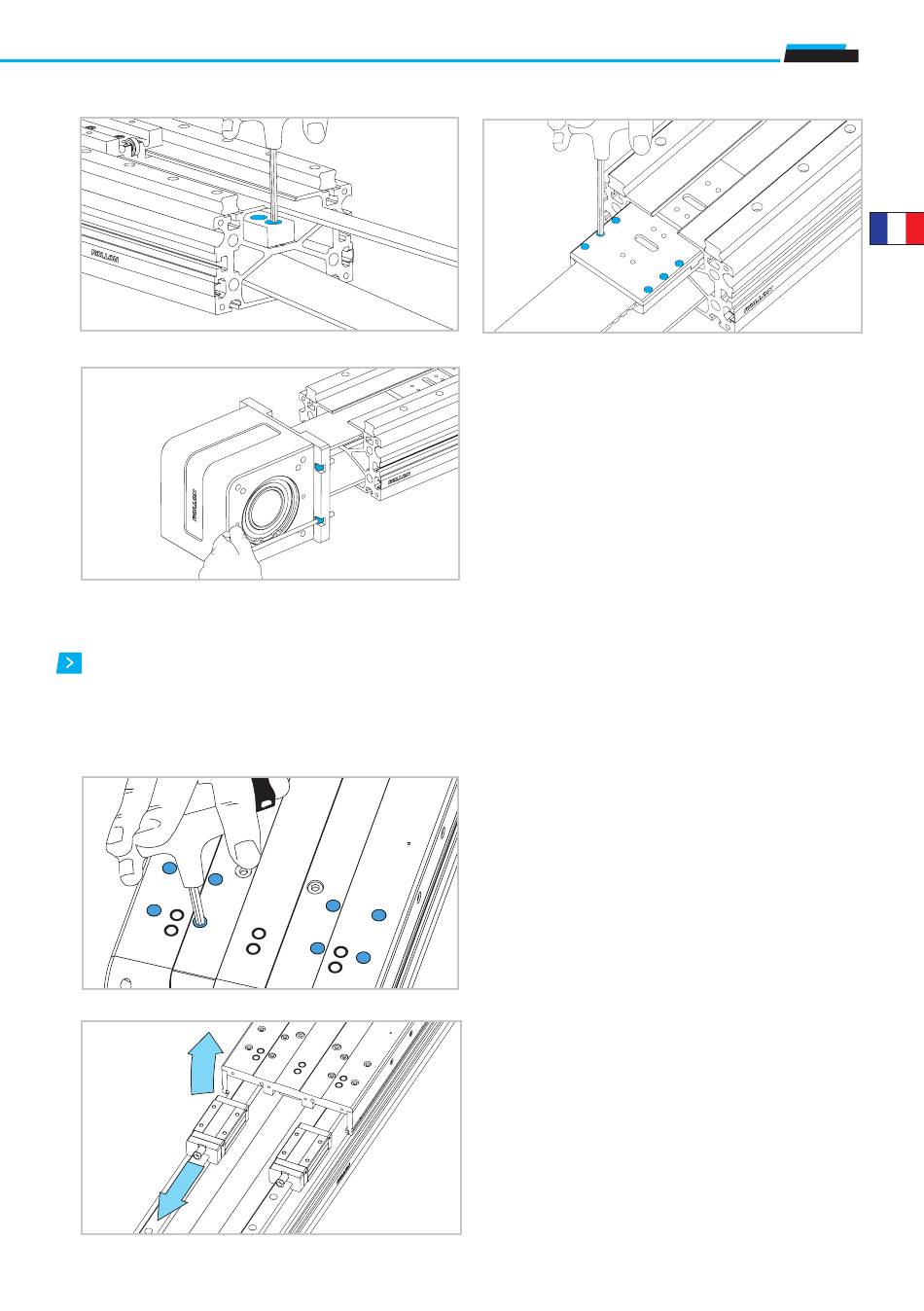

Remplacement des patins à billes
Avant toute chose, effectuer les opérations des points 1 - 7 - 8
Fig. 13
Faire particulièrement attention à bien centrer la
courroie et à bien positionner le dispositif de tension
de celle-ci.
AVERTISSEMENT : la butée de sécurité ne doit JAMAIS
être utilisée comme butée de fin de course.
Fig. 15
20) Desserrer les vis qui fixent les 4 patins et soulever la
plaque du chariot.
21) Faire sortir les patins du côté de la tête folle. Puis re-
monter les éléments en effectuant les mêmes opérations
en sens inverse, en prêtant une attention particulière à
l'alignement du chariot.
Fig. 16
Fig. 17
Smart System
Fig. 14
UM-35
