Robot

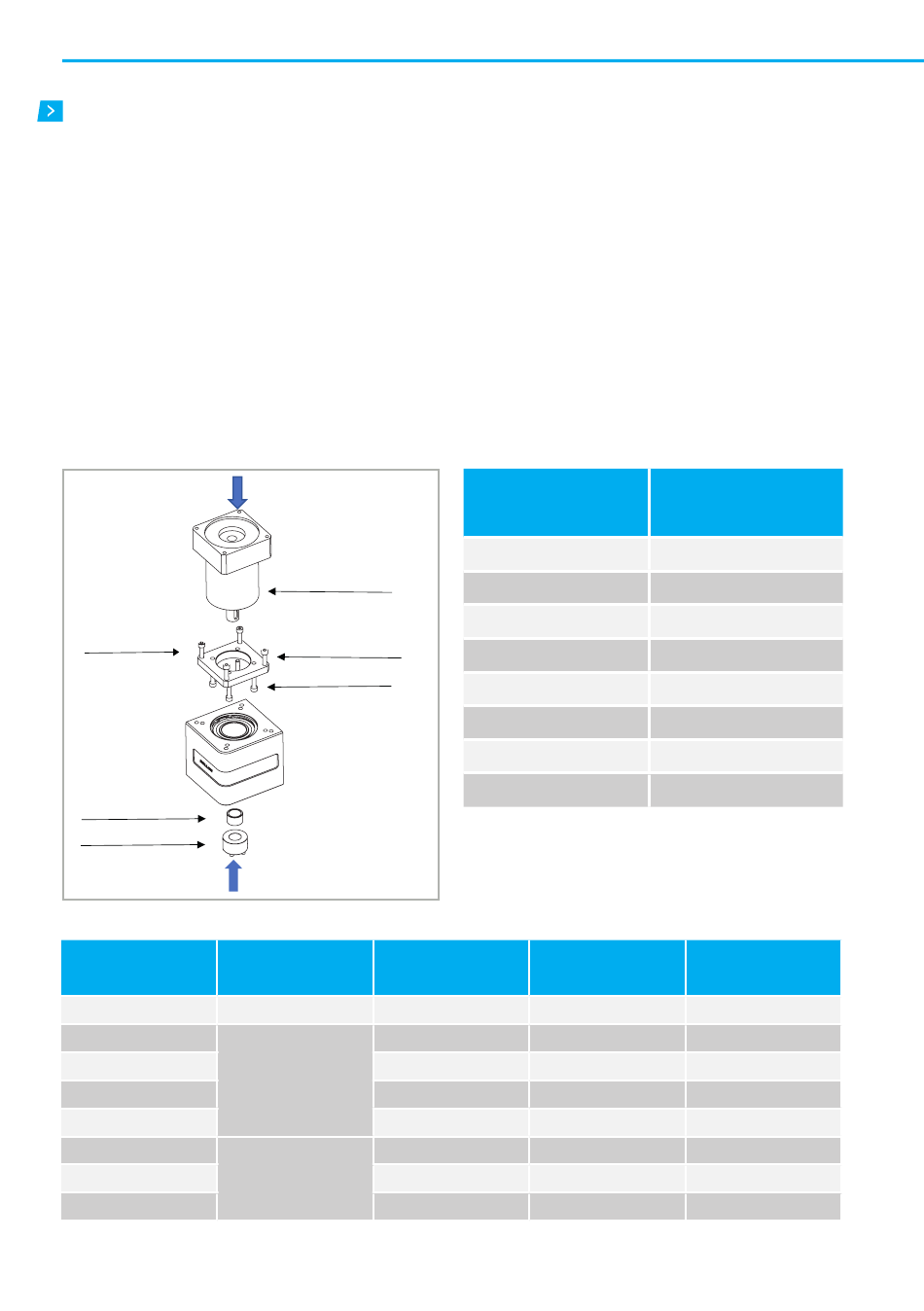

Montaggio del riduttore
Posizionare l'asse come da figura, con la parte di montag-
■
gio del riduttore rivolta verso l'alto.
Montare la flangia (1) sul riduttore serrando le viti (2) con
■
valori come da Tab. 2.
Posizionare il riduttore completo di flangia sull'unità senza
■
fissarlo.
Inserire da sotto prima il distanziale (3) e poi il calettatore (4)
■
senza bloccarlo.
Serrare le viti che fissano la flangia alla testata (5).
■
Viti 5
Distanziale 3
Calettatore 4
Codice*
6005740
6005733
6005734
6005735
6005736
6005730
6005731
6005732
* Il codice si riferisce all'acquisto del singolo calettatore. Nel caso di acquisto di un KIT di assemblaggio riduttore (piastra, calettatore e viti), fare riferimento alle dimensioni dxD per l'identificazione del calettatore.
UM-16
Riduttore
Flangia 1
Viti 2
Fig. 18
Albero cavo
Calettatore
[mm]
dxD [mm]
26
41
50
Sequenza di serraggio delle viti del calettatore:
■
Serrare due viti diametralmente opposte sino a che le
■
superfici non siano a contatto con l'albero ed il mozzo
Serrare tutte le viti al 50% del valore della coppia di ser-
■
raggio indicata a Tab. 3 con sequenza incrociata
Ripetere la medesima operazione al 100% della coppia
■
di serraggio indicata a Tab. 3
Verificare, con sequenza continua, che la coppia di ser-
■
raggio sia stata raggiunta.
Allentare e successivamente serrare secondo i valori di Tab.
■
2 le viti (5) per fare assestare il tutto.
Vite
8.8
M2
M2,5
M3
M4
M5
M6
M8
M10
Vite
14x26
M3
16x41
M4
19x41
M4
22x41
M4
25x41
M4
22x50
M5
25x50
M5
32x50
M5
Coppia di serraggio
[Nm]
0,4
0,7
1,3
2,8
5,6
9,6
23
46
Tab. 2
Coppia di serraggio
[Nm]
1,3
4,3
4,3
4,3
4,3
8,5
8,5
8,5
Tab. 3
