Austausch des Laufwagens der Kugelumlauf-führung
Bitte zuerst Arbeitsschritte 1, 7 und 8 ausführen

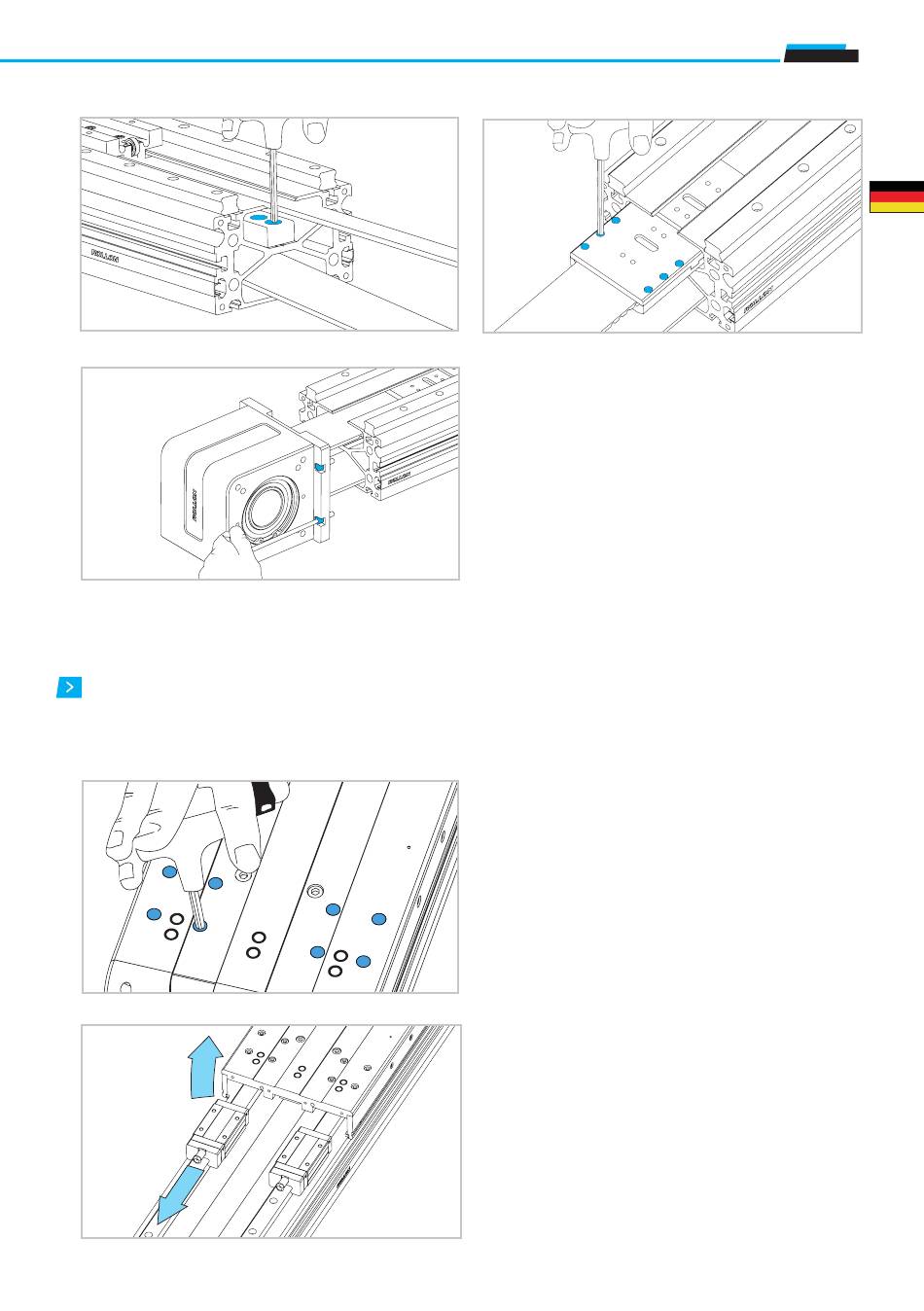

Fig. 13
Achten Sie besonders darauf, den Riemen sowohl in
Bezug auf den Laufsitz als auch auf die Blockierposi-
tion des Riemenspannelements zu zentrieren.
WARNHINWEIS: Die Sicherheitsblockierung darf beim
Betrieb NIEMALS als Endanschlag verwendet werden.
Fig. 15
20) Lösen Sie die Schrauben, mit denen die vier Führung-
swagen befestigt sind und heben Sie die Wagenplatte
ab.
21) Schieben Sie die Führungswagen in Richtung des Um-
lenkkopfes heraus. Zum Wiedereinbau der neuen Lin-
earführungswagen bitte in umgekehrter Reihenfolge
vorgehen.
Fig. 16
Fig. 17
