Timken ROLLON Robot Bedienungs- Und Wartungsanleitung Seite 25

1) Entfernen Sie die Frontplatte an beiden Enden, indem
Sie die vorderen Schrauben lösen (Abb. 2).
2) Entfernen Sie die innere Abdeckblöcke an beiden Enden
des Laufwagens (Abb. 3).
3) Entfernen Sie die Abdeckplatte des Umlenkkopfes,
indem Sie die vier äußeren Schrauben lösen. (Abb. 4).
4) Lösen Sie das Abdeckband am Antriebskopf, indem Sie
die Verriegelungsplatte entfernen (Abb. 5).
5) Entfernen Sie die Schrauben und Muttern, an beiden
Enden des Abdeckbandes (Abb. 6).
6) Entfernen Sie das Abdeckband.
Ersetzen Sie das Abdeckband und führen Sie die Schrit-
te in umgekehrter Reihenfolge zur Montage durch.

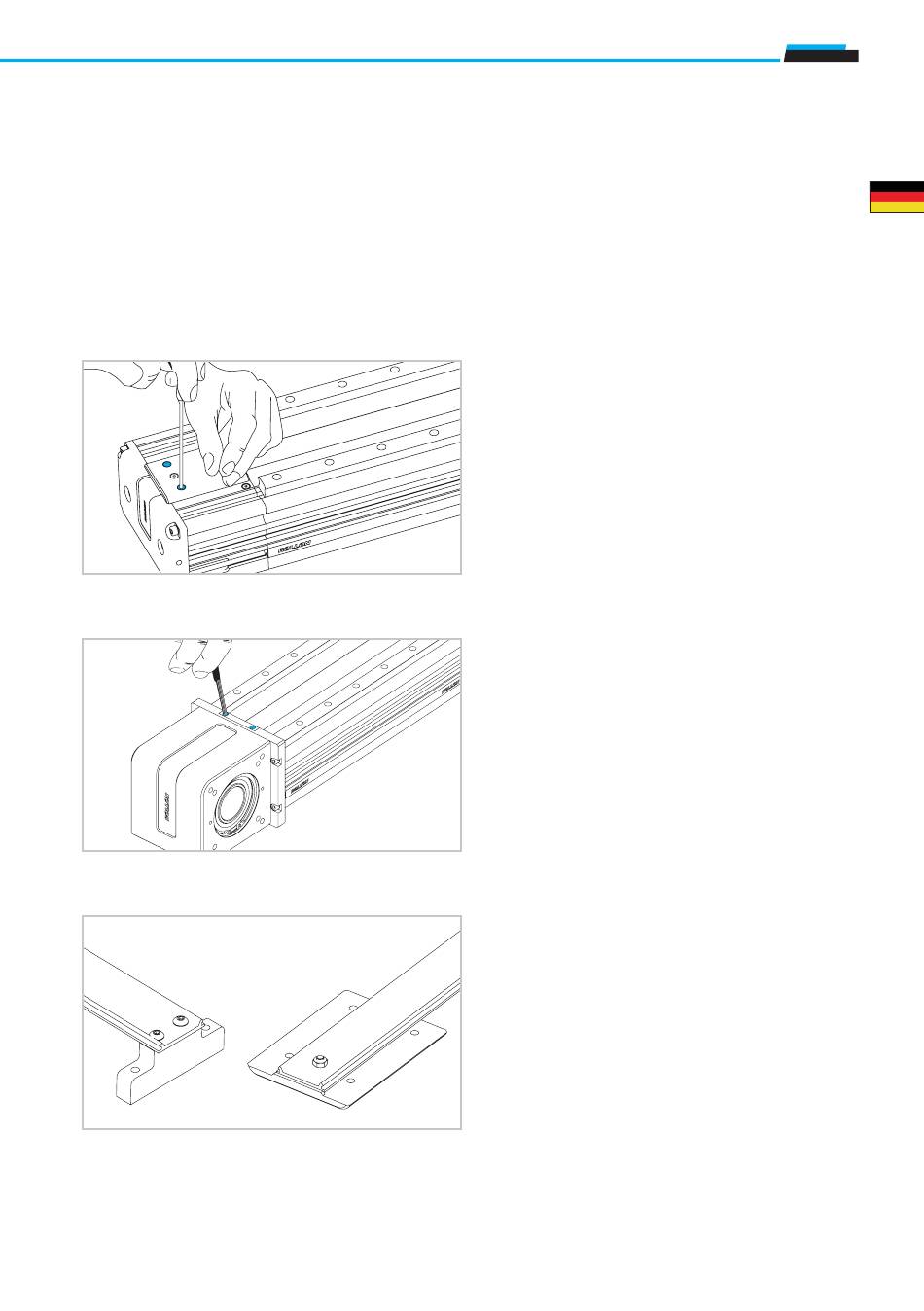

Abb. 4
Abb. 5
Abb. 6
Smart System
UM-23
