Sostituzione pattini a ricircolo di sfere
Prima di iniziare svolgere le operazioni ai punti 1 - 7 - 8

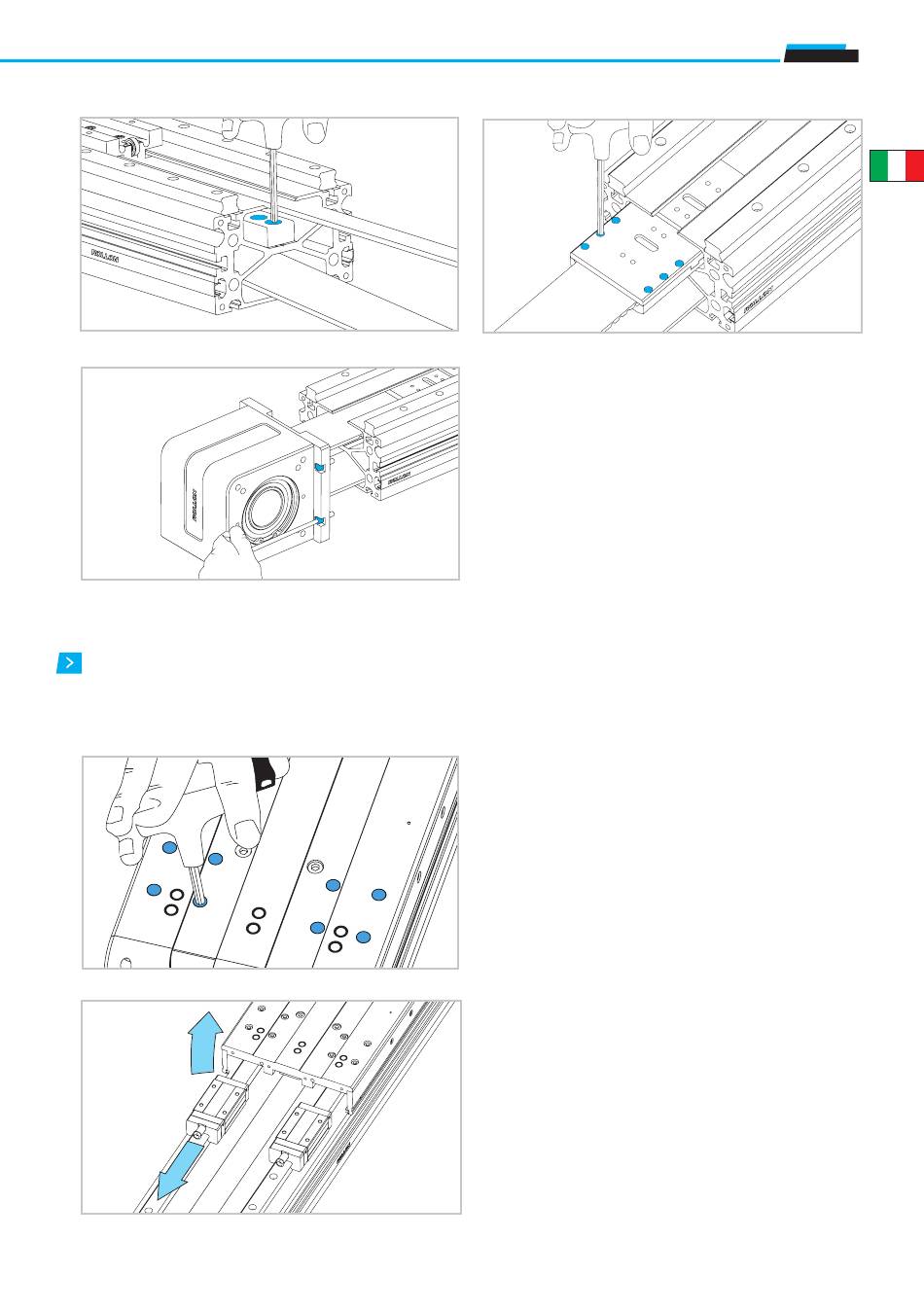

Fig. 13
Prestare particolare cura al centraggio della cinghia
stessa sia rispetto alle cave di scorrimento che alla
posizione di bloccaggio nei serracinghia.
ATTENZIONE: il blocco di sicurezza non è MAI da consi-
derarsi come fine corsa operativo, ma solo come mezzo
tecnico.
Fig. 15
20) Svitare le viti che fissano i 4 pattini e sollevare la piastra
del carro.
21) Estrarre i pattini dal lato della testata folle. Per ri-assem-
blare svolgere le stesse operazioni in ordine inverso fa-
cendo particolare attenzione all'allineamento del carro.
Fig. 16
Fig. 17
