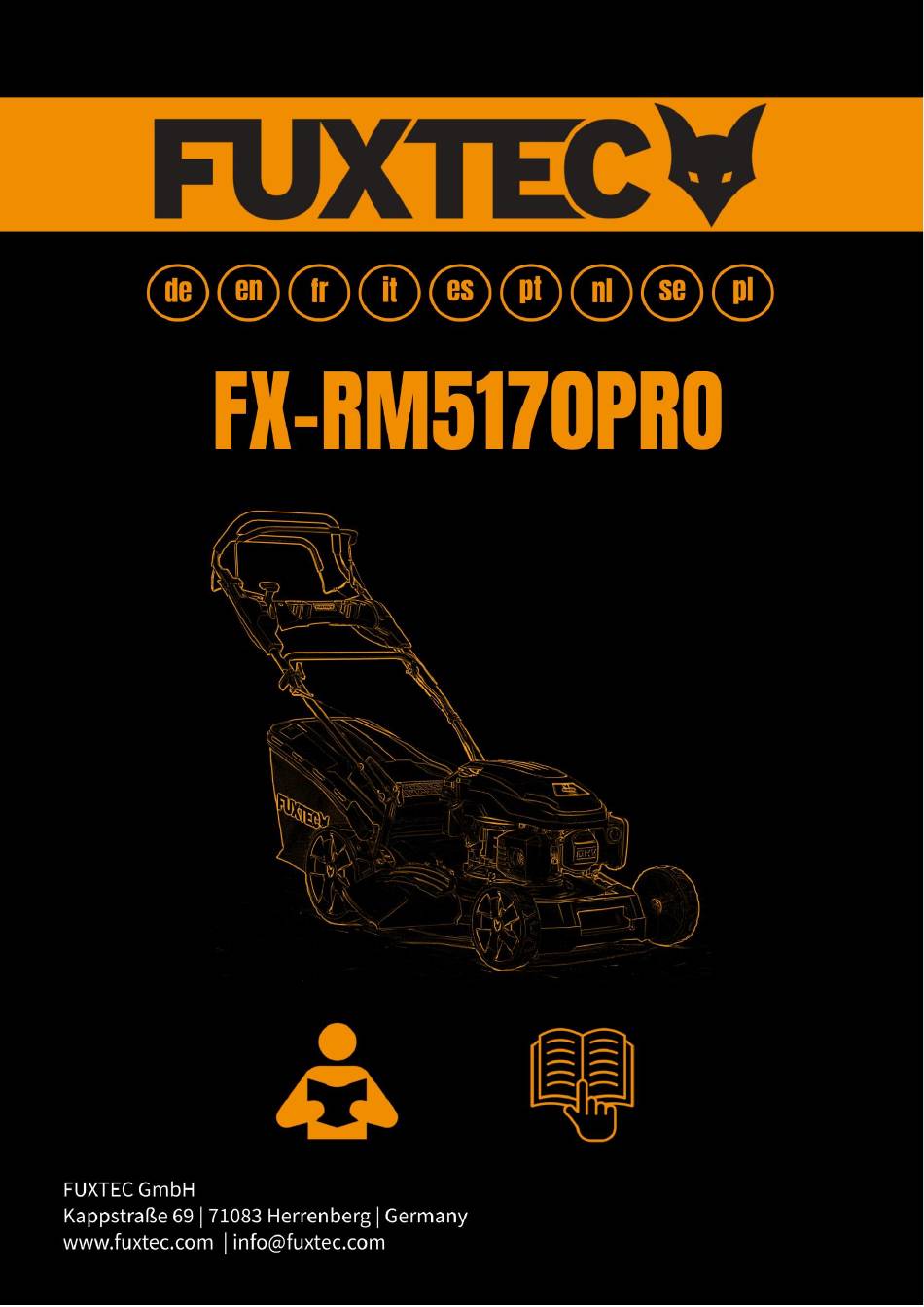

- Seite 1 Manual_FX-RM5170PRO_Int24 _rev3...
- Seite 3 Manual_FX-RM5170PRO_Int24 _rev3 Inhalt DEUTSCHE VERSION ................... 7 Einführung und Sicherheit .......................7 Sicherheitshinweise für Rasenmäher ..................8 Informationen und Warnhinweise ..................10 Montage ..........................11 Vor der ersten Nutzung ......................17 Arbeiten mit dem Mäher ....................... 20 Wartungsarbeiten ......................... 22 Sicherheitshinweise ....................... 28 Lagerung ..........................
- Seite 5 Manual_FX-RM5170PRO_Int24 _rev3 Antes da primeira utilização .................... 148 Trabalhar com o cortador de relva ................... 150 Trabalhos de manutenção ....................152 Instruções de segurança ....................159 Armazenamento ......................161 Eliminação de resíduos ....................161 Dados técnicos ........................ 162 UE Konformitätserklärung / Declaração de Conformidade ..........163 NEDERLANDSE VERSIE ..................
- Seite 6 Manual_FX-RM5170PRO_Int24 _rev3 Wprowadzenie i bezpieczeństwo ..................212 Instrukcje bezpieczeństwa dla kosiarek do trawy ............. 213 Informacje i ostrzeżenia ....................216 100. Montaż ..........................217 101. Przed pierwszym użyciem ....................223 102. Praca z kosiarką ....................... 225 103. Prace konserwacyjne ....................... 227 104.
-
Seite 7: Deutsche Version
Manual_FX-RM5170PRO_Int24 _rev3 DEUTSCHE VERSION 1. Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. -
Seite 8: Sicherheitshinweise Für Rasenmäher
Manual_FX-RM5170PRO_Int24 _rev3 Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten: Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden. Gehörschäden, falls Sie keinen geeigneten Gehörschutz tragen oder den Rasenmäher über einen längeren Zeitraum verwenden. -
Seite 9: Beim Einsatz
Manual_FX-RM5170PRO_Int24 _rev3 - Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen. - Tragen Sie bei Arbeiten mit oder an dem Gerät immer festes Schuhwerk, lange Hose und die entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). -
Seite 10: Informationen Und Warnhinweise
Manual_FX-RM5170PRO_Int24 _rev3 Informationen und Warnhinweise Hubraum des Motors : 170 cm³ Bitte nur Normalbenzin mit einer Oktanzahl von mindestens 95 tanken. Tankinhalt beträgt maximal 1,0l. Verletzungsgefahr: halten Sie Ihre Hände und Füße fern! Achtung: bitte lesen Sie die Bedienungsanleitung sorgfältig durch! Der Mäher wird ohne Öl ausgeliefert! Schallleistungspegel des Mähers: 98dB Hinweise zur Nutzung der Primerpumpe bei einem... -
Seite 11: Montage
Manual_FX-RM5170PRO_Int24 _rev3 Zum Stoppen des Motors lassen Sie den Gashebel los! 3. Montage Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. -
Seite 12: Montage Oberer Und Unterer Holm
Manual_FX-RM5170PRO_Int24 _rev3 Mo Montieren Sie die beiden vorderen Radabdeckungen und die beiden hinteren Radabdeckungen wie in der Abbildung gezeigt. Montage oberer und unterer Holm Klappen Sie den Griff des Rasenmähers vorsichtig aus und achten Sie darauf, dass Sie dabei die Steuerkabel des Rasenmähers nicht einklemmen oder beschädigen. - Seite 13 Manual_FX-RM5170PRO_Int24 _rev3 Führen Sie das Motorantrieb- und Hinterradantriebskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte.
- Seite 14 Manual_FX-RM5170PRO_Int24 _rev3 Kabel Motorantrieb Kabel Hinterradantrieb Montage des Bedienungspanels Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild).
- Seite 15 Manual_FX-RM5170PRO_Int24 _rev3 Montage des Grasfangkorbes Stecken Sie die Kunststoffränder des Korbes auf den Rahmen und befestigen Sie die Clips wie unten abgebildet. Der Grasfangkorb enthält eine praktische Füllstandsanzeige, die anzeigt, ob der Korb voll Gras ist und geleert werden muss (siehe folgendes Bild). Heben Sie den hinteren Auswurfschutz an, entfernen Sie das Mulchkit und setzen Sie den Grasfangkorb ein (siehe folgendes Bild).
-
Seite 16: Stützen / Keil Zum Anheben Und Halten Der Heckklappe
Manual_FX-RM5170PRO_Int24 _rev3 Das Mulchkit ist in die hintere Abdeckung integriert. Wenn die hintere Abdeckung heruntergeklappt ist, blockiert das Mulchkit die hintere Auswurföffnung und erfüllt seinen Zweck. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert! Nehmen Sie einen Träger aus Position 1 heraus und setzen Sie ihn in Position 2 ein. -
Seite 17: Seitlicher Auswurfschacht
Manual_FX-RM5170PRO_Int24 _rev3 Seitlicher Auswurfschacht Für die Nutzung des Seitenauswurfs, heben Sie die Abdeckung an und hängen Sie den Seitenauswurfschacht ein (siehe Bild). WICHTIGE HINWEISE: Nicht jedes Modell besitzt einen Seitenauswurf. Wenn Sie mulchen möchten, muss der Seitenauswurf vorher deinstalliert werden. 4. - Seite 18 Manual_FX-RM5170PRO_Int24 _rev3 Einfülldeckel Ölmessstab (Bei der Messung des Öllevels, bitte den Ölmessstab nicht einschrauben) Maximale Füllhöhe Minimum Füllhöhe...
-
Seite 19: Benzin Einfüllen
Manual_FX-RM5170PRO_Int24 _rev3 Benzin einfüllen Maximal Füllhöhe Tankdeckel Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin. Entfernen Sie den Tankdeckel Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. Nicht überfüllen. Wischen Sie verschütteten Kraftstoff auf, bevor Sie den Motor starten. -
Seite 20: Schnitthöheneinstellung
Manual_FX-RM5170PRO_Int24 _rev3 Schnitthöheneinstellung Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht. 5. - Seite 21 Manual_FX-RM5170PRO_Int24 _rev3 Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃ - 20℃ 1x - 2x >20℃ Wichtiger Hinweis: nicht jedes Modell ist mit einer Primerpumpe ausgestattet. Zum Starten des Motors, ziehen Sie im Anschluss den Griff für das Motorkabel an den Griff es oberen Holms an.
-
Seite 22: Variable Geschwindigkeitseinstellung
Manual_FX-RM5170PRO_Int24 _rev3 Um den Motor wieder zu stoppen, lassen Sie einfach den Griff mit dem Motorkabel los. Der Motor stoppt und das Messer dreht noch einige Runden bis es zum vollständigen Stillstand kommt. Variable Geschwindigkeitseinstellung Die Geschwindigkeit kann während der Fahrt von 2,7 - 5,0 km/h eingestellt werden. Betätigen Sie den rechten Griff am Armaturenbrett und stellen Sie eine der 4 verschiedenen Geschwindigkeiten ein. -
Seite 23: Wechseln Des Schneidmessers
Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden. -
Seite 24: Nutzen Der Easy Clean Funktion
Manual_FX-RM5170PRO_Int24 _rev3 verhindern, dass sich die Klinge beim Anziehen der Schraube dreht. Messerhalter Messer Messerhalterschraube Unterlegscheibe Nutzen der Easy Clean Funktion An der linke Seite des Mähwerks finden Sie an einigen Modellen einen Wasseranschluss zum Waschen des Mähwerks. Wenn Sie die Wasseranschluss verwenden, muss die Maschine in der niedrigsten Höhenposition auf dem Rasen stehen. - Seite 25 Manual_FX-RM5170PRO_Int24 _rev3 Luftfilter Wenn der Motor ohne Luftfilter oder mit einem beschädigten Luftfilter betrieben wird, kann Schmutz in den Motor gelangen, was zu einem schnellen Verschleiß des Motors führt. • Drücken Sie die Laschen der Abdeckung nach unten und nehmen Sie die Abdeckung ab. •...
-
Seite 26: Zündkerze
Manual_FX-RM5170PRO_Int24 _rev3 Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor: • Ziehen Sie den Zündkerzenstecker ab und entfernen Sie jeglichen Schmutz im Bereich der Zündkerze. Zündkerze Zündkerzenabdeckung •... -
Seite 27: Justieren Der Kabel
Manual_FX-RM5170PRO_Int24 _rev3 • Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist. • Messen Sie den Elektrodenabstand der Zündkerze mit einer geeigneten Lehre. Der Abstand sollte 0,028 ~ 0,031 Zoll (0,7 ~ 0,8 mm) betragen. -
Seite 28: Sicherheitshinweise
Manual_FX-RM5170PRO_Int24 _rev3 7. Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE • Dieses Produkt ist ausschließlich zum Mähen bestimmt. Verwenden Sie es nicht für andere als die vorgesehenen Zwecke. Andernfalls besteht die Gefahr, dass es beschädigt wird oder zu Verletzungen führt. • Lassen Sie niemals Kinder oder Personen, die nicht mit dem Inhalt dieser Bedienungsanleitung vertraut sind, mit dem Gerät arbeiten. - Seite 29 Manual_FX-RM5170PRO_Int24 _rev3 • Setzen Sie den Rasenmäher nicht ein, wenn es regnet oder wenn das Gras nass ist. • Gehen Sie beim Mähen in erhöhtem Gelände (am Hang) besonders vorsichtig vor. Mähen Sie immer senkrecht zum Hang, parallel zur Kontur und nicht direkt bergauf/bergab. •...
-
Seite 30: Lagerung
Manual_FX-RM5170PRO_Int24 _rev3 8. Lagerung Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie es entsprechend den folgenden Anweisungen lagern. Dadurch wird die Lebensdauer der Maschine verlängert. • Das gleiche Benzin darf nicht länger als einen Monat im Tank bleiben. •... -
Seite 31: Technische Daten
Manual_FX-RM5170PRO_Int24 _rev3 10. Technische Daten Motor OHV, luftgekühlt, 4-Takt Nennleistung 2,9 kW Motordrehzahl 2800 U/pro Minute Hubraum 170 cm³ Starter Seilzug / eStart (nur bei eS-Modell) Tankvolumen 1,0l Öltankvolumen 0,5l Schnitthöhen 25mm-75mm Schnittbreite 508 mm Durchmesser Räder 18cm vorne / 23cm hinten Volumen Grasfangkorb Schallleistungspegel 98dB... -
Seite 32: Eu Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 07.11.2023...
