Fuxtec FX-RM Serie Original Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für FX-RM Serie:
- Bedienungsanleitung (321 Seiten) ,
- Original bedienungsanleitung (137 Seiten) ,
- Zusammenbauanleitung (3 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RM Serie
Inhaltszusammenfassung für Fuxtec FX-RM Serie

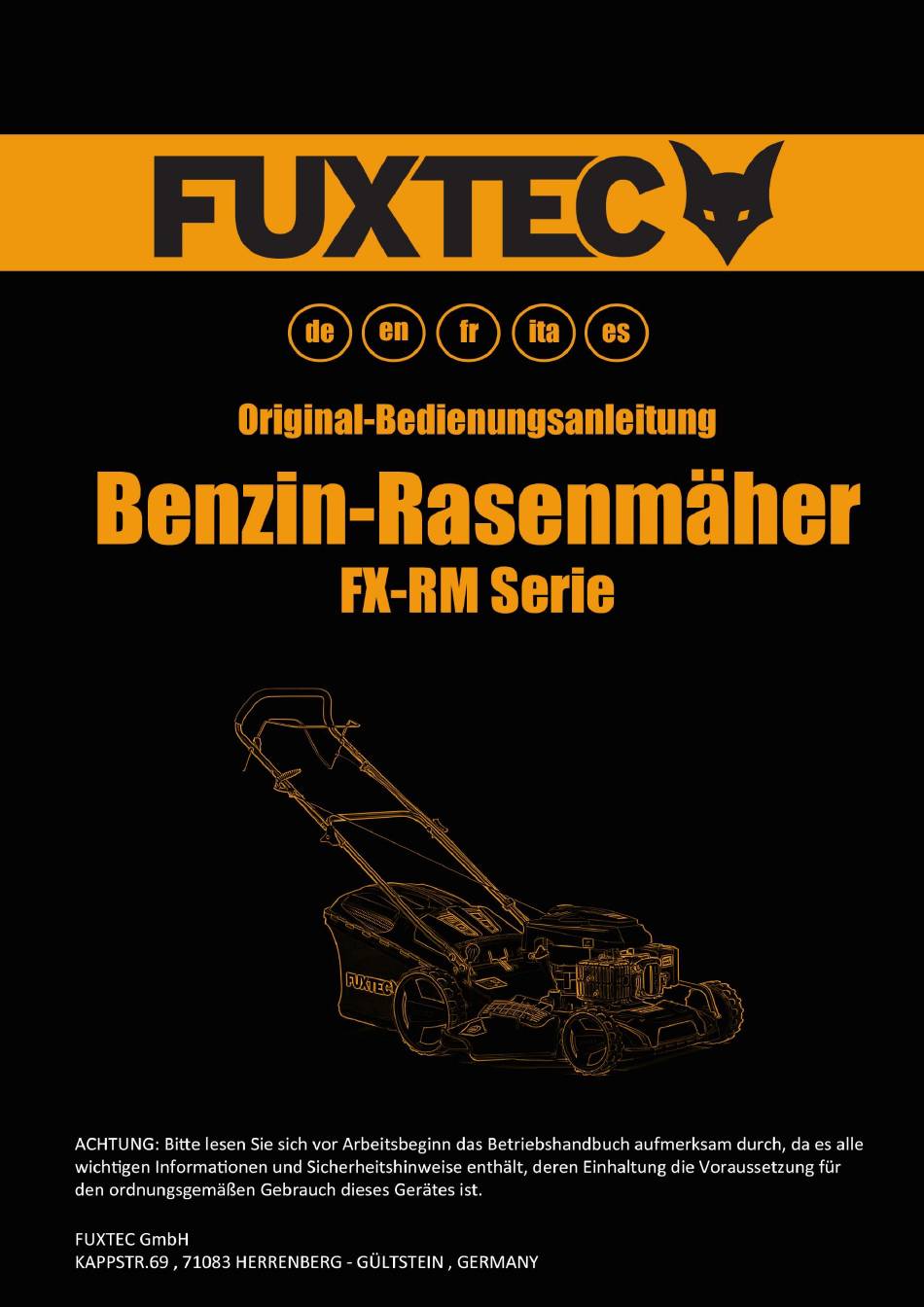

- Seite 1 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24...
- Seite 2 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns über Ihr Vertrauen! Lesen Sie vor der ersten Inbetriebnahme und vor jeder Benutzung unbedingt diese Gebrauchsanweisung! Hier finden Sie alle Hinweise für einen sicheren Gebrauch und eine lange Lebensdauer des Gerätes.
-
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Inhaltsverzeichnis INHALTSVERZEICHNIS........................3 BESTIMMUNGSGEMÄßE VERWENDUNG ..................4 PRODUKTSPEZIFIKATIONEN ......................6 IHR GERÄT IM ÜBERBLICK ......................8 VORWORT UND VORBEREITUNG ....................10 BESCHREIBUNG VON SICHERHEITSSYMBOLEN ................13 ALLGEMEINE BEDIENUNGS- UND SICHERHEITSHINWEISE ............14 MONTAGE / VOREINSTELLUNGEN .....................16 STARTEN / STOPPEN DES MOTORS ....................24 BEDIENUNGSHINWEISE ZUM RASENMÄHER ................25... -
Seite 4: Bestimmungsgemäße Verwendung
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Bestimmungsgemäße Verwendung Der bestimmungsgemäße Gebrauch dieser Maschine umfasst − Das Mähen von Rasenflächen Die Maschine darf nicht – Anderweitig als in dieser Anleitung beschrieben verwendet werden. – im gewerblichen Gebrauch eingesetzt werden. – mit anderem Zubehör als den nach den Angaben des Herstellers verwendet werden. -
Seite 5: Restrisiken
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Notfall Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern. -
Seite 6: Produktspezifikationen
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Produktspezifikationen RM4346 RM4646 RM5196 Modelltyp RM4346 RM4646 RM5196 RM5196eS Motortyp 4-Takt 4-Takt 4-Takt 4-Takt 4-Takt 4-Takt 4-Takt Schnittbreite (mm) Einstellbare Schnitthöhe 25 - 70 25 - 70 25 - 75 25 - 75 25 - 75... - Seite 7 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Modelltyp RM5396 RM5396eSPRO RM5196eSPRO Motortyp OHV 4-Takt OHV 4-Takt OHV 4-Takt Schnittbreite (mm) Einstellbare 25 - 75 25 - 75 25 - 75 Schnitthöhe (mm) Schnittgutsammel- kapazität (l) Tank (l) Öl Kapazität (l) Hubraum (cm³) Nenndrehzahl (rpm) 2.800...
-

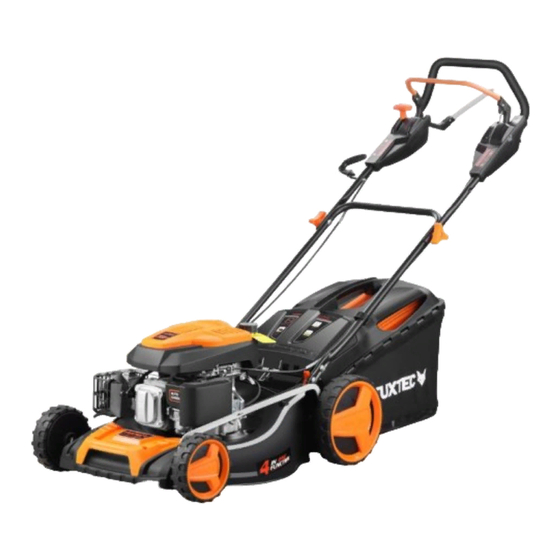

Seite 8: Ihr Gerät Im Überblick
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Ihr Gerät im Überblick Außer FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396PeSPRO (siehe nächste Seite) - Seite 9 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Modelle FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396eSPRO...
-
Seite 10: Vorwort Und Vorbereitung
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Vorwort und Vorbereitung Vorwort a) Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem sachgerechten Gebrauch des Gerätes vertraut. b) Lassen Sie niemals Kinder und andere Personen, die sich mit dem Gebrauch des Gerätes nicht auskennen, den Rasenmäher verwenden. - Seite 11 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Sicherheitsanweisungen a) Verwenden Sie das Gerät nicht in einem abgeschlossenen Raum, wo sich gefährliches Kohlenmonoxid ansammeln kann. b) Mähen Sie nur im Tageslicht oder unter gutem künstlichem Licht. Falls möglich, vermeiden Sie es das Gerät unter feuchten Bedingungen zu verwenden.
- Seite 12 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 p) Starten Sie den Motor nicht, wenn jemand vor der Auslassöffnung steht. q) Platzieren Sie Ihre Hände oder Füße nicht in der Nähe der rotierenden Teile. Halten Sie sich zu jeder Zeit von den Auslassöffnungen fern.
-
Seite 13: Beschreibung Von Sicherheitssymbolen
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Beschreibung von Sicherheitssymbolen Die folgenden Symbole sind auf dem Gerät zu finden, um Sie an die Pflege und Warnungen zu erinnern, die erforderlich sind. Die Bedeutung der Symbole: WICHTIG : Dieses Gerät könnte Hände und Füße amputieren und Objekte schleudern. Eine Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren Verletzungen oder sogar zum Tod führen. -
Seite 14: Allgemeine Bedienungs- Und Sicherheitshinweise
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Allgemeine Bedienungs- und Sicherheitshinweise • Lesen Sie die Bedienungsanleitung sorgfältig durch. Machen Sie sich mit den Steuerelementen und der sachgerechten Verwendung des Gerätes vertraut. • Platzieren Sie Ihre Hände und Füße niemals in der Nähe der rotierenden Geräteteile. Halten Sie sich zu jeder Zeit von der Austrittsöffnung fern... - Seite 15 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 • Bei rotierenden Maschinen sollten Sie waagerecht und nicht vertikal über den Abhang mähen. • Lassen Sie Kinder oder Personen, die mit der Bedienung nicht vertraut sind, niemals diesen Rasenmäher benutzen. Lokale Richtlinien können das Alter des Benutzers einschränken.
-
Seite 16: Montage / Voreinstellungen
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Montage / Voreinstellungen Lesen Sie diese Anleitung vollständig und sorgfältig, bevor Sie Ihren Rasenmäher montieren und benutzen. WICHTIG: Der Rasenmäher wird OHNE ÖL ODER KRAFTSTOFF verkauft. Ihr neuer Rasenmäher wurde im Werk zusammengebaut und geprüft. -
Seite 17: Aufbauvariante 2 (51Er + 53Er Modelle)
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 AUFBAUVARIANTE 2 (51ER + 53ER MODELLE) Entnehmen Sie den Rasenmäher aus der Verpackung Unterer Holm (B) aus Zubehörpaket (oder Hauptpaket) entnehmen und mit Schrauben + Muttern (2) an Hauptgerät (oberes Loch) verschrauben Oberen Holm (A) an montierten unteren Holm (B) mit orangenen Flügelmuttern + Schrauben (1) -
Seite 18: Einstellen Der Schnitthöhe
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 WICHTIG: bei einigen Modellen sind die Vorderräder abmontiert um Versandschäden an der Achse zu vermeiden. Die Räder werden ganz einfach mit den mitgelieferten Muttern auf die Achse geschraubt. EINSTELLEN DER SCHNITTHÖHE Heben Sie die Räder für eine niedrige Schnitthöhe an und senken Sie die Räder für eine hohe Schnitthöhe. - Seite 19 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 dies kann zu Startschwierigkeiten und unruhigem Lauf des Motors führen. ACHTUNG: Entfernen Sie jegliche Öl- oder Benzinreste. Lagern, verschütten oder verwenden Sie Benzin nicht in der Nähe von offenen Flammen. ACHTUNG: Mit Alkohol vermengte Kraftstoffe (genannt Gasohol) oder die Verwendung von Ethanol oder Methan kann Feuchtigkeit anziehen, was zur Trennung und Entstehung von Säure während...
- Seite 20 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Montage Holmapparatur Montage Grasfangkorb...
- Seite 21 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Batteriemontage Modell FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396eSPRO 1. Füllen Sie nach dem Zusammenbau der Maschine Kraftstoff und Öl ein. Stellen Sie sicher, dass der Bremshebel und der Hebel für den Eigenantrieb gelöst sind. (Abb.1) 2. Öffnen Sie den Batteriedeckel und prüfen Sie, ob die Batterie richtig eingelegt ist.
- Seite 22 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Warnung: Kontaktieren Sie den FUXTEC Kundenservice, wenn die Batterie nicht mehr ordnungsgemäß funktioniert oder offensichtliche Schäden zu sehen sind. Status der Stromversorgung: LED-Anzeige LED-Leuchte zeigt den Betriebsstatus an (Unterspannung / Ausreichend / Voll) 1 Balken: Rote LED-Leuchte - Batterie zeigt Unterspannungsalarm an 2 Balken: Rotes und oranges LED-Licht - Batterie zeigt ausreichende Spannung an 3 Balken: Rotes, oranges und grünes LED-Licht - Batterie zeigt volle Spannung an...
- Seite 23 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Bitte nehmen Sie die Batterie aus der Konsole heraus, wenn die verbleibende Elektrizität nicht mehr ausreicht. Schließen Sie die Batterie an das Ladegerät an und verbinden Sie das Ladegerät mit dem Stromnetz. Achtung! Vergewissern Sie sich vor dem Herausnehmen der Batterie, dass der Bremshebel gelöst und die Maschine angehalten ist.
-
Seite 24: Starten / Stoppen Des Motors
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Starten / Stoppen des Motors Starten (außer FX-RM5196eS, FX-RM5196eSPRO, FX-RM5396PeSPRO sieh vorherige Seiten) Stellen Sie sicher, dass der Motor mit ausreichend Öl und Benzin befüllt ist, bevor Sie diesen starten. Ziehen Sie den Bremshebel (oberer Hebel) gegen den Handgriff und ziehen den Starterseilzug leicht an bis ein Widerstand spürbar ist. -
Seite 25: Bedienungshinweise Zum Rasenmäher
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Bedienungshinweise zum Rasenmäher NUTZUNG DES HINTERRADANTRIEBS Schubgriff Schalthebel Radantrieb Bremshebel ACHTUNG: Bremshebel muss gezogen werden, wenn Sie den Motor starten. Lösen Sie ihn, um den Motor auszuschalten. Schalthebel Radantrieb - Um die angetriebene Vorwärtsbewegung des Gerätes einzuschalten. - Seite 26 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 FLEXSPEED ANTRIEB (NUR RM5196PRO, FX-RM5196ESPRO, FX-RM5396ESPRO) Am oberen Bügel befindet sich die Geschwindigkeitsregulierung des FlexSpeed Getriebes. Dieser Option bietet Ihnen die Möglichkeit die Geschwindigkeit des Hinterradantriebes unterschiedlich zu regulieren. Schieben Sie den Hebel nach vorne in Richtung des Motors, so verlangsamt sich der Vortrieb. Dies ist besonders ratsam in unebenem Gelände.
-
Seite 27: Verwendung Des Grasfangkorbes
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 VERWENDUNG DES GRASFANGKORBES Hintere Klappe (A) öffnen und halten, danach den Grasfangkorb (B) nehmen und einhängen (C) VERWENDUNG DES SEITENAUSWURFES Seitenauswurfklappe (A) öffnen und halten. Seitenauswurf (B) nehmen und einhacken VERWENDUNG DES MULCHKIT Hintere Klappe (A) öffnen und halten, danach Mulchkit (B) in die dafür vorgesehene Öffnung einsetzen. -
Seite 28: Instandhaltung Und Reinigung (Easy Clean)
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Hinweis: Ein Mulchmesser ist bereits montiert und muss NICHT zusätzlich montiert werden. Die hier abgebildeten Mulcheinsätze (oder auch Mulchkit genannt) sind modellabhängig und können von den Abbildungen ggf. abweichen. Instandhaltung und Reinigung (EASY CLEAN) WICHTIG –... - Seite 29 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 - Halten Sie das Gerät an Stellen fest, die einen festen Halt bieten. Beachten Sie dabei die Gewichtverteilung. REINIGUNG (EASY CLEAN Funktion) Reinigen Sie die Maschine nach jeder Schnittarbeit vorsichtig mit Wasser. Entfernen Sie die Gras- und Schlammablagerungen, die sich innerhalb des Fahrwerks abgelagert haben.
-
Seite 30: Pflege, Wartung Und Lagerung
Sie den Rasenmäher stärker kippen um das Öl über den Einfüllstutzen auszukippen. 4. Halten Sie den Motor im Gleichgewicht. Entfernen Sie den Ölmessstab. Fügen Sie ungefähr 0,5L neues empfohlenes Öl (FUXTEC 4MAX 4Takt-Öl) langsam in den Behälter bis zur oberen Anzeige des... -
Seite 31: Luftfilter
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Ölmessstabs. Überfüllen Sie den Behälter nicht. 5. Prüfen Sie den Füllstand mit dem Ölmessstab Zündkerze Entfernen Sie die Zündkerze und reinigen Sie diese mit einer Drahtbürste, nachdem der Motor ausreichend abgekühlt ist. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,6 mm. - Seite 32 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Entleeren des Benzintanks und des Vergaser Option A (Empfohlen): Benutzen Sie eine FUXTEC Absaugpumpe um das Benzin aus dem Tank zu saugen oder lassen Sie den Rasenmäher leer laufen. Option B: 1. Platzieren Sie einen vom Hersteller empfohlenen Benzinkanister unter den Vergaser und verwenden Sie einen Trichter, um Verschüttungen zu vermeiden.
- Seite 33 Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Wartungsplan Fehlerbehebung Motor startet nicht mögliche Ursachen Fehlerbehebung 1. Überprüfen kein Kraftstoff mehr im Tank auffüllen Benzinstand unreines Benzin: Motor gelagert ohne Pflege, sachgerechtes entleeren des Tankes entleeren des Tankes und den Vergaser. oder verunreinigtes Benzin befüllt Füllen Sie neuen Kraftstoff (Super Bleifrei)
-
Seite 34: Aufbewahrung
• Reinigen Sie den Luftfilter gemäß der Anleitung KUNDENDIENST Original-Ersatzteile werden durch FUXTEC bereitgestellt. Wir empfehlen, dass Sie das Gerät zur jährlichen Instandhaltung und Inspektion der Schutzeinrichtungen zu einer autorisierten Servicestelle bringen. Um mehr Informationen über Service und Ersatzteile zu erhalten, kontaktieren Sie bitte den FUXTEC Kundenservice. -
Seite 35: Gewährleistung
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Gewährleistung Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nichtbestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. -
Seite 36: Ersatzteile
Original Bedienungsanleitung FUXTEC FX-RM Series_de_en_fr_ita_es_rev24 Ersatzteile Ersatzteil / spare part Model Artikelnummer 4646,4839P 10002625 4260586991840 4646ECO,4346,4346ECO 10003007 4260586994872 Vergaser / FX-RM5196/FX-RM5196PRO/FX- Carbuator RM5196eS/5396P ab BJ2021,2022,FX- 10003361 4260586997378 RM5196eSPRO,FX-RM5396, FX- RM5396eSPRO 5196/5196PRO/5196eS/5396P 10002614 4260586991802 FX-RM4646,4646ECO,4839P, 4346, 10002618 4260586991840 4346ECO Luffilter /... -
Seite 37: Eg-Konformitätserklärung
Geräuschemissionsrichtlinie 2000/14/EG für zur Verwendung im Freien vorgesehene Geräte und Maschinen Herrenberg, 16.06.2023 Leonhard Zirkler (Geschäftsführer) Hersteller: FUXTEC GmbH KAPPSTRASSE 69 71083 HERRENBERG-GÜLTSTEIN GERMANY Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstrasse 69 ● 71083 Herrenberg-Gültstein ● Germany Leonhard Zirkler, Geschäftsführer...
