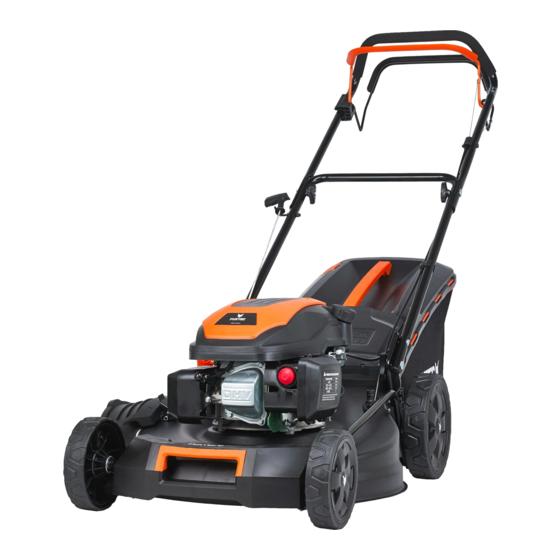

Fuxtec FX-RM5170 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RM5170
Inhaltszusammenfassung für Fuxtec FX-RM5170

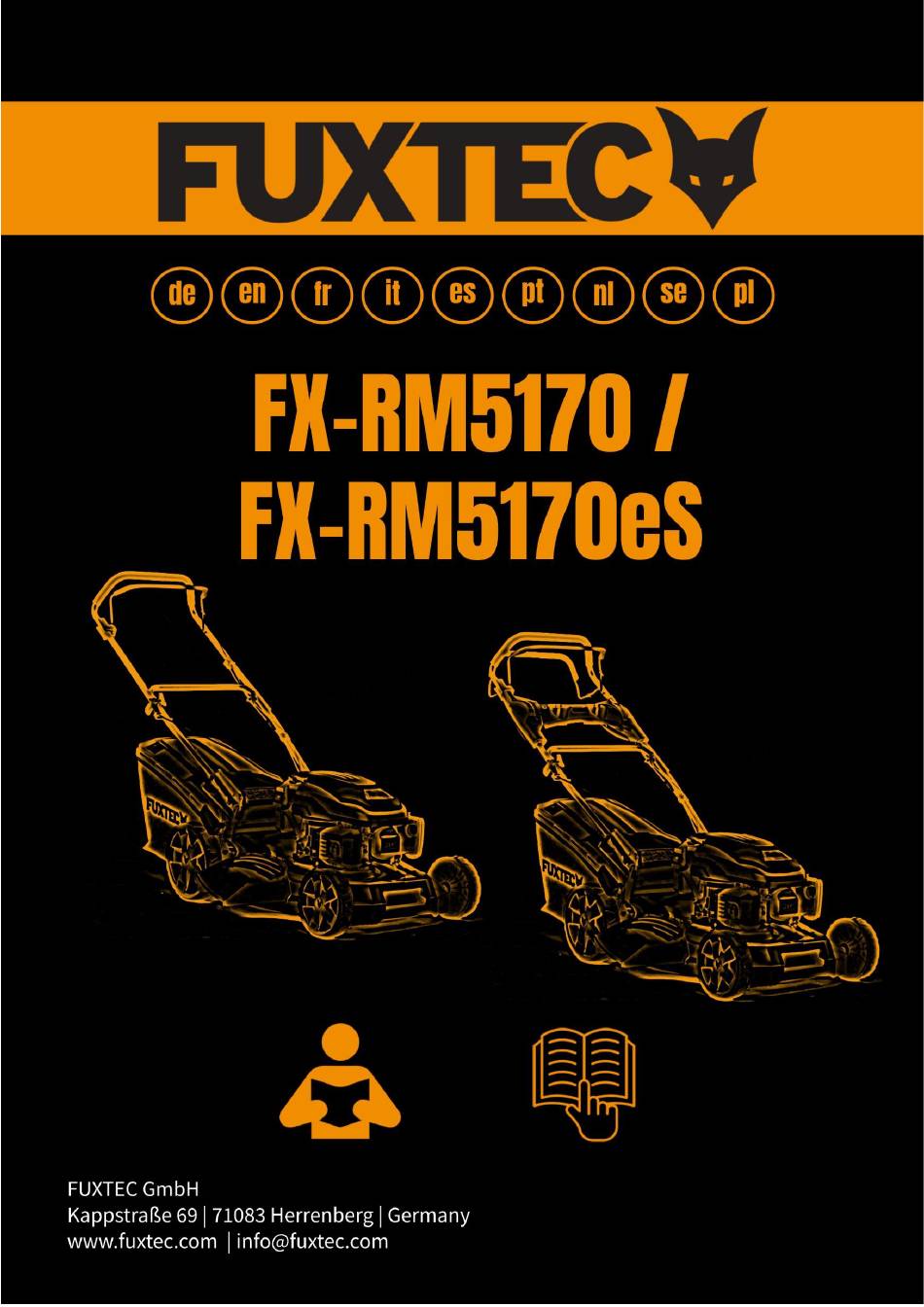

- Seite 1 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3...
- Seite 3 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Inhalt DEUTSCHE VERSION ..........................7 Einführung und Sicherheit ......................7 Sicherheitshinweise für Rasenmäher ..................8 Informationen und Warnhinweise .................... 10 Montage ............................ 12 Vor der ersten Nutzung ......................19 Arbeiten mit dem Mäher ......................22 Wartungsarbeiten ........................24 Sicherheitshinweise ........................29 Lagerung ............................
- Seite 5 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Trabalhar com o cortador de relva ..................157 Trabalhos de manutenção ....................159 Instruções de segurança ...................... 165 Armazenamento ........................166 Eliminação de resíduos ......................167 Dados técnicos........................167 UE Konformitätserklärung / Declaração de Conformidade ..........169 NEDERLANDSE VERSIE ......................... 170 Introductie en beveiliging ....................
- Seite 6 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Informacje i ostrzeżenia ...................... 228 100. Montaż ..........................229 101. Przed pierwszym użyciem ....................236 102. Prace konserwacyjne ......................241 103. Instrukcje bezpieczeństwa ....................247 104. Przechowywanie ........................249 105. Usuwanie odpadów ......................249 106. Dane techniczne ........................249 107.
-
Seite 7: Deutsche Version
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 DEUTSCHE VERSION 1. Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. -
Seite 8: Sicherheitshinweise Für Rasenmäher
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 - Seien Sie immer aufmerksam bei der Verwendung des Produkts, so dass Sie Gefährdungen früh erkennen und darauf reagieren können. Schnelles Eingreifen kann ernsthafte Verletzungen und Sachschäden verhindern. Restrisiken Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten: a) Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden. - Seite 9 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Vor dem Einsatz - Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird.
-
Seite 10: Informationen Und Warnhinweise
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Schalten Sie das Gerät aus und erst danach stellen Sie die Einheit an einen sicheren Ort. Lagern Sie das Gerät nicht in Reichweite von Kindern. Stellen Sie sicher, dass die Lüftungsschlitze im Gerät sauber sind. Halten Sie alle Muttern, Bolzen und Schrauben festangezogen, um sicherzustellen, dass der Rasenmäher in sicheren Arbeitszustand ist. - Seite 11 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Hinweise zur Nutzung der Primerpumpe bei einem Kaltstart! Zum Stoppen des Motors lassen Sie den Gashebel los! Angaben zur Starterbatterie (nur bei einem eS- Modell). Hinweise für die Starterbatterie bei längerer Nichtbenutzung bzw. Lagerung (nur bei einem eS- Modell).
-
Seite 12: Montage
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 4. Montage Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. Ihr neuer Rasenmäher wurde in der Produktionsstätte getestet, d.h. - Seite 13 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Klappen Sie den Griff des Rasenmähers vorsichtig aus und achten Sie darauf, dass Sie dabei die Steuerkabel des Rasenmähers nicht einklemmen oder beschädigen. Öffnen Sie den Griff und schrauben Sie die Griffteile mit den vier Flügelmuttern, jeweils einer Unterlegscheibe und den Schrauben wie unten abgebildet fest. Setzen Sie den Seilzug des Starters auf der rechten Seite des Griffs ein und befestigen Sie diesen mit dem Kunststoffgriff (siehe folgende Bilder).
- Seite 14 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3...
- Seite 15 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Führen Sie das Motorantrieb- und Hinterradantriebskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte. Kabel Motorantrieb Kabel Hinterradantrieb Montage des Bedienungspanels (FX-RM5170eS) Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild).
- Seite 16 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Montage des Grasfangkorbes Stecken Sie die Kunststoffränder des Korbes auf den Rahmen und befestigen Sie die Clips wie unten abgebildet. Der Grasfangkorb enthält eine praktische Füllstandsanzeige, die anzeigt, ob der Korb voll Gras ist und geleert werden muss (siehe folgendes Bild). Heben Sie den hinteren Auswurfschutz an, entfernen Sie das Mulchkit und setzen Sie den Grasfangkorb ein (siehe folgendes Bild).
- Seite 17 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Mulchkit Das Mulchkit ist in die hintere Abdeckung integriert. Wenn die hintere Abdeckung heruntergeklappt ist, blockiert das Mulchkit die hintere Auswurföffnung und erfüllt seinen Zweck. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert! Nehmen Sie einen Träger aus Position 1 heraus und setzen Sie ihn in Position 2 ein.
-
Seite 18: Wichtige Hinweise
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Seitlicher Auswurfschacht Für die Nutzung des Seitenauswurfs, heben Sie die Abdeckung an und hängen Sie den Seitenauswurfschacht ein (siehe Bild). WICHTIGE HINWEISE: Nicht jedes Modell besitzt einen Seitenauswurf. Wenn Sie mulchen möchten, muss der Seitenauswurf vorher deinstalliert werden. -
Seite 19: Vor Der Ersten Nutzung
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 5. Vor der ersten Nutzung Öl einfüllen ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. - Seite 20 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Benzin einfüllen Maximal Füllhöhe Tankdeckel Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin. Entfernen Sie den Tankdeckel Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. Nicht überfüllen. Wischen Sie verschütteten Kraftstoff auf, bevor Sie den Motor starten.
- Seite 21 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Schnitthöheneinstellung Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht.
-
Seite 22: Arbeiten Mit Dem Mäher
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 6. Arbeiten mit dem Mäher Starten / Stoppen des Motors Drücken Sie bei einem Kaltstart zunächst die Primerpumpe bevor Sie den Gasgriff am oberen Holm anziehen. Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃... - Seite 23 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Im Anschluss ziehen Sie vorsichtig am Griff des Starterkabels, bis Sie einen leichten Wiederstand spüren. Nun ziehen sie mit Schwung am Starterseil um den Motor zu starten. Bei einem Kaltstart können sie 2-3 Versuche benötigen, bis der Motor läuft. Griff Starterseilzug Um den Motor wieder zu stoppen, lassen Sie einfach den Griff mit dem Motorkabel los.
-
Seite 24: Wartungsarbeiten
Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden. - Seite 25 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Wechseln des Schneidmessers Kippen Sie den Mäher nach rechts, so dass die Luftfilterseite nach oben zeigt. Dadurch wird verhindert, dass Kraftstoff ausläuft und der Mäher schwer anspringt. Untersuchen Sie die Klinge auf Schäden, Risse und übermäßigen Rost oder Korrosion. Eine stumpfe Klinge kann geschärft werden, aber eine Klinge, die übermäßig abgenutzt, verbogen, gerissen oder anderweitig beschädigt ist, muss ersetzt werden.
-
Seite 26: Luftfilter
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Nutzen der Easy Clean Funktion An der linke Seite des Mähwerks finden Sie an einigen Modellen einen Wasseranschluss zum Waschen des Mähwerks. Wenn Sie die Wasseranschluss verwenden, muss die Maschine in der niedrigsten Höhenposition auf dem Rasen stehen. Dadurch wird sichergestellt, dass das Wasser während der Reinigung unter dem Mähwerk bleibt. - Seite 27 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Schaumstoffeinlage Laschen zur Öffnung Muttern Luftfilterkasten Luftfilterdeckel Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor: • Ziehen Sie den Zündkerzenstecker ab und entfernen Sie jeglichen Schmutz im Bereich der Zündkerze.
-
Seite 28: Zündkerzenschlüssel
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Zündkerzenschlüssel Wichtig: Ein Zündkerzenschlüssel ist nicht im Lieferumfang enthalten • Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist. • Messen Sie den Elektrodenabstand der Zündkerze mit einer geeigneten Lehre. Der Abstand sollte 0,028 ~ 0,031 Zoll (0,7 ~ 0,8 mm) betragen. -
Seite 29: Allgemeine Sicherheitshinweise
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 Justieren der Kabel Bevor die Maschine in Betrieb genommen wird, sollte die Seileinstellung immer überprüft werden. Die Kabel können überprüft werden, indem die Griffe vollständig betätigt werden und geprüft wird, ob das Kabel straff ist. Ist dies nicht der Fall, muss es angezogen werden. Lässt sich der Griff nicht leicht vollständig betätigen, sollte das Kabel gelockert werden. - Seite 30 Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 eingesetzt werden soll, und entfernen Sie Steine, Drähte, Stöcke, Splitter, Knochen und andere Fremdkörper, die sich darin verfangen oder abgelenkt werden und zu Verletzungen führen könnten GEBRAUCHSANWEISUNG • Alle Muttern, Stifte und Bolzen müssen ordnungsgemäß angezogen sein, damit die Maschine in einwandfreiem und betriebsbereitem Zustand ist.
-
Seite 31: Lagerung
Manual_FX-RM5170_FX-RM5170eS_Int24_rev3 wenn Sie den Rasenmäher unbeaufsichtigt lassen oder wenn Sie die Schnitthöhe einstellen wollen. vor dem Entfernen und Entleeren des groben Auswurfkanals. • Wenn ein Fremdkörper auftritt, stellen Sie den Motor ab und prüfen Sie gründlich, ob eine Beschädigung vorliegt. Im Falle einer Beschädigung bringen Sie den Rasenmäher zur Reparatur in ein spezialisiertes Servicezentrum. -
Seite 32: Entsorgung
2800 U/pro Minute Hubraum 170 cm³ Starter Seilzug / eStart (nur bei eS-Modell) Tankvolumen 1,0l Öltankvolumen 0,5l Schnitthöhen 25mm-75mm Schnittbreite 508 mm Durchmesser Räder 18cm vorne / 23cm hinten Volumen Grasfangkorb Schallleistungspegel 98dB Vibration 3,64 km/h Gewicht 28kg (FX-RM5170) / 29,5kg (FX-RM5170eS) -
Seite 33: Eu Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 07.11.2023...
