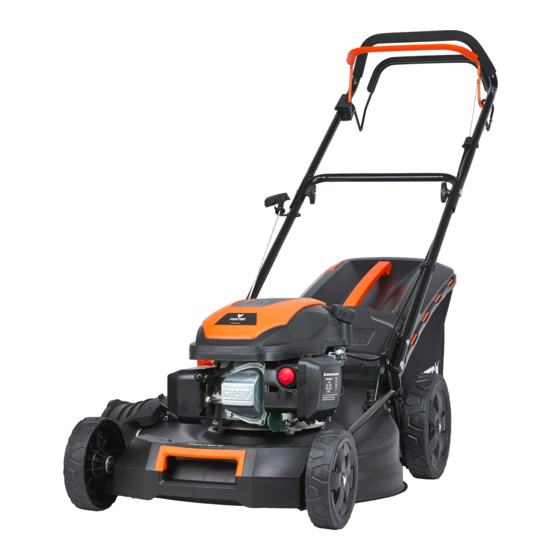

Fuxtec FX-RM5170 Original Bedienungsanleitung
Benzin-rasenmäher
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RM5170
Inhaltszusammenfassung für Fuxtec FX-RM5170

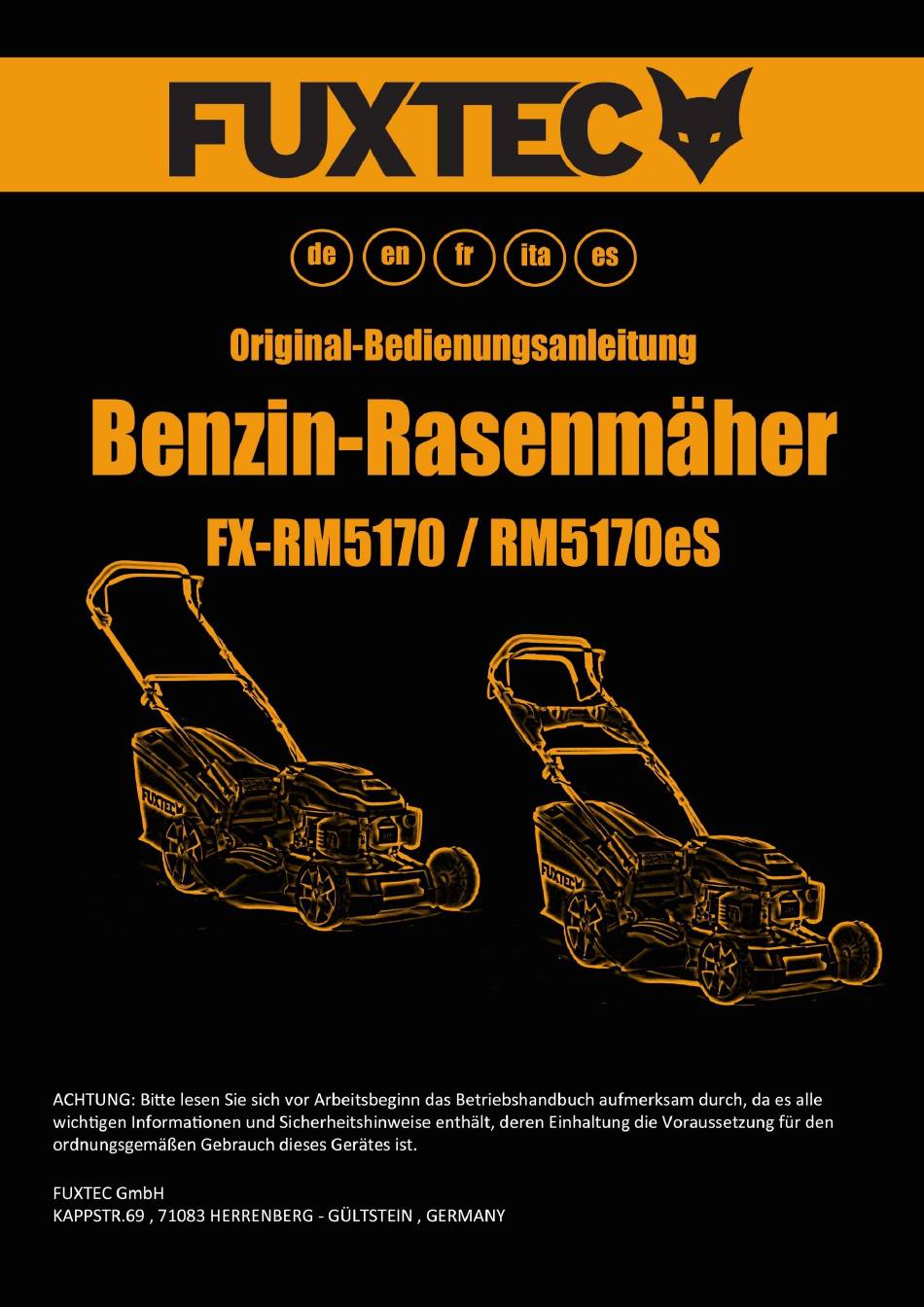

- Seite 1 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS...
-
Seite 2: Inhaltsverzeichnis
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Inhalt Einführung und Sicherheit ........................7 Bestimmungsgemäße Verwendung ....................7 Vibrations- und Lärmminderung ......................7 Notfall ..............................8 Restrisiken ............................8 Sicherheitshinweise für Rasenmäher ...................... 8 Allgemeine Sicherheitshinweise ......................8 Vor dem Einsatz ..........................9 Beim Einsatz ............................ - Seite 3 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Technische Daten ..........................31 Konformitätserklärung / Declaration of Conformity ................32 Introduction and safety ......................... 34 Intended use ............................34 Vibration and noise reduction ......................34 Emergency ............................34 Residual risks ............................. 35 Safety instructions for lawnmowers ..................... 35 General safety instructions .......................
- Seite 4 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Disposal ..............................57 Technical data ............................58 Konformitätserklärung / Declaration of Conformity ................59 Introduction et sécurité ......................... 61 Utilisation conforme .......................... 61 Réduction des vibrations et du bruit ....................61 Urgence ............................. 61 Risques résiduels ..........................
- Seite 5 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Données techniques ..........................85 Déclaration de conformité / Declaration of Conformity ............... 86 Introduzione e sicurezza ........................88 Utilizzo previsto ..........................88 Contenimento vibrazioni e rumore ....................88 Emergenza ............................89 Rischi residui ............................89 Disposizioni di sicurezza per tagliaerba ....................
- Seite 6 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Smaltimento ............................112 Dati tecnici ............................112 Dichiarazione di conformità / Declaration of Conformity ..............113 Introducción y seguridad ........................115 Uso previsto ............................. 115 Contención de vibraciones y ruidos ....................115 Emergencia ............................116 Riesgos residuales ...........................
-
Seite 7: Einführung Und Sicherheit
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Eliminación ............................139 Datos técnicos ............................. 139 Declaración de conformidad / Declaration of Conformity ..............140 Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. -
Seite 8: Notfall
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Notfall - Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern. -
Seite 9: Vor Dem Einsatz
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS - Verwenden Sie das Gerät nur bei Tageslicht oder unter guter künstlicher Beleuchtung. - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. -
Seite 10: Nach Dem Einsatz
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Bevor Sie den Rasenmäher anheben oder transportieren, schalten Sie den Motor aus bis das Schneidmesser zum Stillstand gekommen ist. Stellen Sie die Schnitthöhe nicht ein, bis der Motor ausgeschaltet ist und das Schneidmesser zum Stillstand gekommen ist. Öffnen Sie niemals die Entladeklappe, während der Motor läuft. -
Seite 11: Informationen Und Warnhinweise
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Informationen und Warnhinweise Hubraum des Motors : 170 cm³ Bitte nur Normalbenzin mit einer Oktanzahl von mindestens 95 tanken. Tankinhalt beträgt maximal 1,0l. Verletzungsgefahr: halten Sie Ihre Hände und Füße fern! Achtung: bitte lesen Sie die Bedienungsanleitung sorgfältig durch! Der Mäher wird ohne Öl... -
Seite 12: Montage
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Zum Stoppen des Motors lassen Sie den Gashebel los! Angaben zur Starterbatterie (nur bei einem eS- Modell). Hinweise für die Starterbatterie bei längerer Nichtbenutzung bzw. Lagerung (nur bei einem eS- Modell). Montage Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die... -
Seite 13: Montage Oberer Und Unterer Holm
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Montage oberer und unterer Holm Klappen Sie den Griff des Rasenmähers vorsichtig aus und achten Sie darauf, dass Sie dabei die Steuerkabel des Rasenmähers nicht einklemmen oder beschädigen. Öffnen Sie den Griff und schrauben Sie die Griffteile mit den vier Flügelmuttern, jeweils einer Unterlegscheibe und den Schrauben wie unten abgebildet fest. - Seite 14 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Führen Sie das Motorantrieb- und Hinterradantriebskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte. Kabel Motorantrieb Kabel Hinterradantrieb...
-
Seite 15: Montage Des Bedienungspanels (Fx-Rm5170Es)
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Montage des Bedienungspanels (FX-RM5170eS) Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild). Montage des Grasfangkorbes Stecken Sie die Kunststoffränder des Korbes auf den Rahmen und befestigen Sie die Clips wie unten abgebildet. -
Seite 16: Mulchkit
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Griff Grasfangkorb Heckklappe Mulchkit Das Mulchkit ist in die hintere Abdeckung integriert. Wenn die hintere Abdeckung heruntergeklappt ist, blockiert das Mulchkit die hintere Auswurföffnung und erfüllt seinen Zweck. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert! Nehmen Sie einen Träger aus Position 1 heraus und setzen Sie ihn in Position 2 ein. -
Seite 17: Stützen / Keil Zum Anheben Und Halten Der Heckklappe
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Stützen / Keil zum Anheben und Halten der Heckklappe Nehmen Sie den Keil / Stütze aus Position 1 heraus und setzen Sie sie in Position 2 ein. Heben Sie den hinteren Auswurfschutz an und installieren Sie die Stütze / den Keil, damit die Heckklappe am Auswurfschatz höher gehalten werden kann. -
Seite 18: Vor Der Ersten Nutzung
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Vor der ersten Nutzung Öl einfüllen ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. -
Seite 19: Benzin Einfüllen
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Benzin einfüllen Maximal Füllhöhe Tankdeckel Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin. Entfernen Sie den Tankdeckel Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. -
Seite 20: Schnitthöheneinstellung
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Schnitthöheneinstellung Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht. -
Seite 21: Arbeiten Mit Dem Mäher
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Arbeiten mit dem Mäher Starten / Stoppen des Motors Drücken Sie bei einem Kaltstart zunächst die Primerpumpe bevor Sie den Gasgriff am oberen Holm anziehen. Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃... - Seite 22 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Im Anschluss ziehen Sie vorsichtig am Griff des Starterkabels, bis Sie einen leichten Wiederstand spüren. Nun ziehen sie mit Schwung am Starterseil um den Motor zu starten. Bei einem Kaltstart können sie 2-3 Versuche benötigen, bis der Motor läuft.
-
Seite 23: Wartungsarbeiten
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Wartungsarbeiten Allgemeine Hinweise zur Wartung: Alle Muttern, Bolzen und Schrauben müssen ordnungsgemäß angezogen sein, damit die Maschine in einem sicheren und betriebsfähigen Zustand ist. Regelmäßige Wartung ist die Grundvoraussetzung für die Sicherheit des Benutzers, den Erhalt des Betriebszustandes und der Leistungsfähigkeit des Rasenmähers. -
Seite 24: Wechseln Des Schneidmessers
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Wechseln des Schneidmessers Kippen Sie den Mäher nach rechts, so dass die Luftfilterseite nach oben zeigt. Dadurch wird verhindert, dass Kraftstoff ausläuft und der Mäher schwer anspringt. Untersuchen Sie die Klinge auf Schäden, Risse und übermäßigen Rost oder Korrosion. -
Seite 25: Nutzen Der Easy Clean Funktion
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Nutzen der Easy Clean Funktion An der linke Seite des Mähwerks finden Sie an einigen Modellen einen Wasseranschluss zum Waschen des Mähwerks. Wenn Sie die Wasseranschluss verwenden, muss die Maschine in der niedrigsten Höhenposition auf dem Rasen stehen. -
Seite 26: Zündkerze
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Schaumstoffeinlage Laschen zur Öffnung Muttern Luftfilterkasten Luftfilterdeckel Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor: •... - Seite 27 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS • Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel. Zündkerzenschlüssel Wichtig: Ein Zündkerzenschlüssel ist nicht im Lieferumfang enthalten • Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist.
-
Seite 28: Justieren Der Kabel
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Justieren der Kabel Bevor die Maschine in Betrieb genommen wird, sollte die Seileinstellung immer überprüft werden. Die Kabel können überprüft werden, indem die Griffe vollständig betätigt werden und geprüft wird, ob das Kabel straff ist. Ist dies nicht der Fall, muss es angezogen werden. Lässt sich der Griff nicht leicht vollständig betätigen, sollte das Kabel gelockert werden. - Seite 29 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS • Benutzen Sie den Rasenmäher niemals ohne die Schutzabdeckung. • Verwenden Sie den Rasenmäher niemals mit losem Schneidmesser. Kontrollieren Sie immer, ob alle zugehörigen Schrauben fest angezogen sind. • Abgestumpfte Messer sollten ausgetauscht werden.
-
Seite 30: Lagerung
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Wenn der Rasenmäher ungewöhnlich vibriert stellen Sie den Motor sofort ab. Um einen sicheren Betrieb zu gewährleisten, überprüfen Sie regelmäßig, ob die Bolzen, Schrauben und Muttern des Rasenmähers fest angezogen sind. ACHTUNG: KRAFTSTOFF IST EINE LEICHT ENTZÜNDLICHE FLÜSSIGKEIT. -
Seite 31: Entsorgung
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS Entsorgung HINWEIS Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt, Recycling raw materials instead of waste disposal. Technische Daten Motor OHV, luftgekühlt, 4-Takt Nennleistung 2,9 kW Motordrehzahl 2800 U/pro Minute Hubraum 170 cm³... -
Seite 32: Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 06.12.2022... -
Seite 86: Déclaration De Conformité / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Conservation des documents techniques : FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Direction Herrenberg, 06.12.2022... - Seite 140 EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Conservación de la documentación técnica: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Alemania, L. Zirkler, Dirección General...
- Seite 141 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM5170 / RM5170eS...
