Fuxtec FX-RM4180 Original Bedienungsanleitung
Benzin-rasenmäher
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RM4180
Inhaltszusammenfassung für Fuxtec FX-RM4180

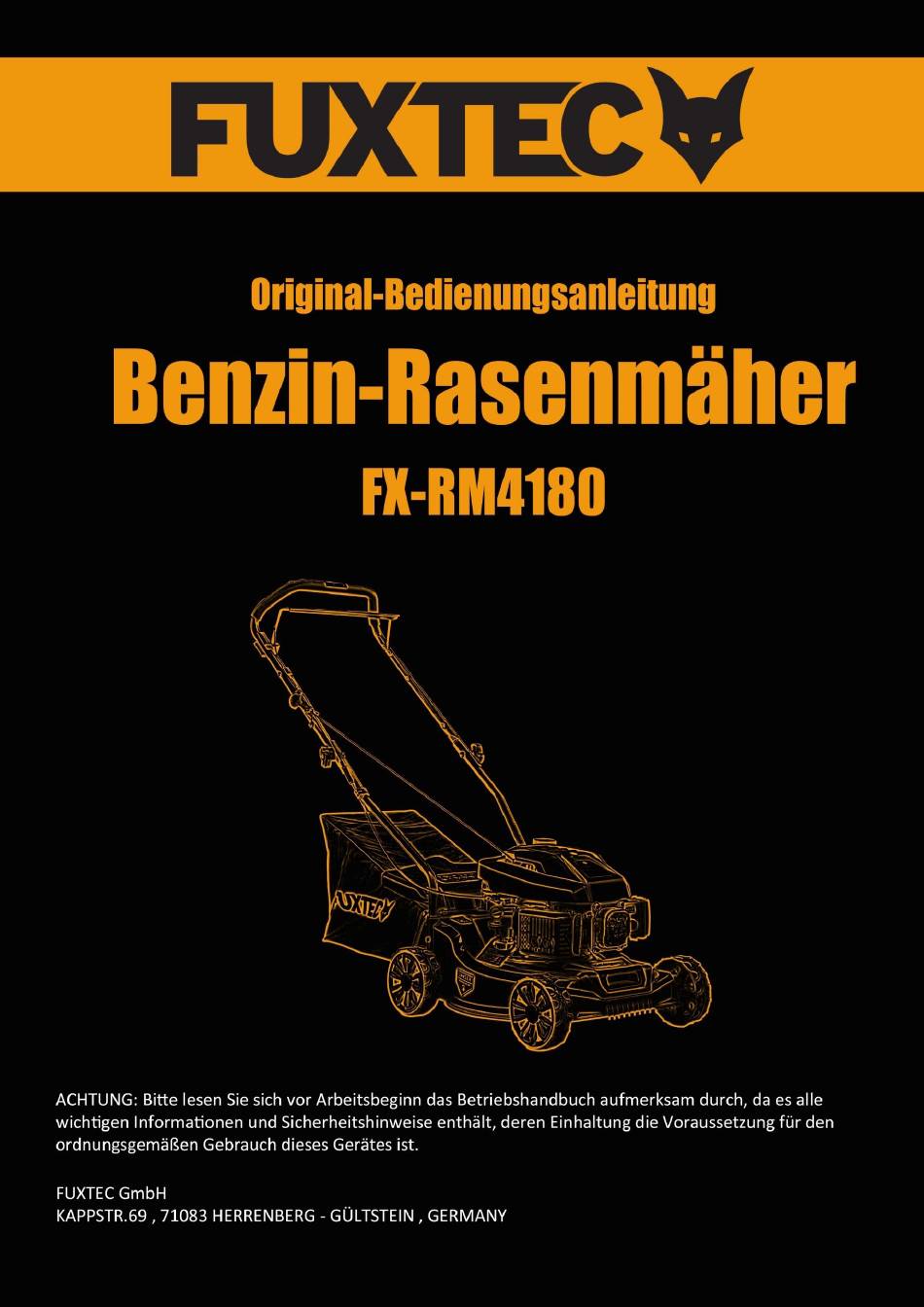

- Seite 1 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180...
-
Seite 2: Inhaltsverzeichnis
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Inhalt Einführung und Sicherheit ........................3 Bestimmungsgemäße Verwendung ....................3 Vibrations- und Lärmminderung ......................3 Notfall ..............................4 Restrisiken ............................4 Sicherheitshinweise für Rasenmäher ...................... 4 Allgemeine Sicherheitshinweise ......................4 Vor dem Einsatz ..........................5 Beim Einsatz ............................ 5 Nach dem Einsatz .......................... -
Seite 3: Einführung Und Sicherheit
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. -
Seite 4: Notfall
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Notfall - Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern. -
Seite 5: Vor Dem Einsatz
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. - Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧... -
Seite 6: Nach Dem Einsatz
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 bis das Schneidmesser zum Stillstand gekommen ist. Stellen Sie die Schnitthöhe nicht ein, bis der Motor ausgeschaltet ist und das Schneidmesser zum Stillstand gekommen ist. Öffnen Sie niemals die Entladeklappe, während der Motor läuft. Vor dem Entfernen des Grasfängers den Motor ausschalten und warten, bis das Schneidmesser zum Stillstand gekommen ist. -
Seite 7: Präsentation

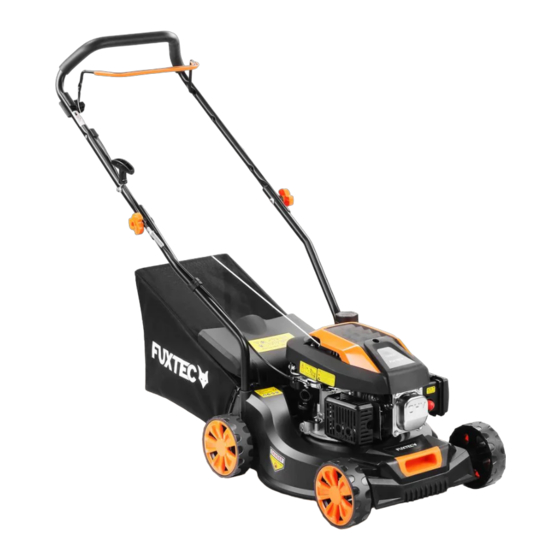

Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Präsentation Abbildung 1: Rasenmäher 1. Ein-/Aushebel Griff 2. Oberer Holm 3. Flügelschraube 4. Unterer Holm 5. Luftfilterabdeckung 6. Primerpumpe 7. Öleinfüllstutzen 8. Fangkorbabdeckung... -
Seite 8: Informationen Und Warnhinweise
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Informationen und Warnhinweise Hubraum des Motors : 79,88 cm³ Bitte nur Normalbenzin mit einer Oktanzahl von mindestens 95 tanken. Verletzungsgefahr: halten Sie Ihre Hände und Füße fern! Achtung: bitte lessen Sie die Bedienungsanleitung sorgfältig durch. Vor der ersten Benutzung des Mähers ist mindestens 0,45l Motoröl einzufüllen... - Seite 9 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Leistungsdaten des Mähers + Warnhinweise geeignete Arbeitskleidung zu tragen (Handschuhe, festes Schuhwerk und Gehörschutz). Warnhinweise: Bitte lesen Sie die Bedienungsanleitung sorgfälti durch. Bevor Sie bei heißem Motor Benzin nachfüllen, lassen Sie den Motor einige Minuten abkühlen, sonst kann sich eventuell verschüttetes Benzin...
-
Seite 10: Wichtige Hinweise Zur Montage Des Mähers
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. -
Seite 11: Montage Der Räder Und Einstellung Der Schnitthöhe
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Befestigen Sie den oberen Teil des Griffs mit den mitgelieferten Schrauben mit Flügelmuttern am unteren Teil des Griffs (siehe folgende Abbildung). Montage der Räder und Einstellung der Schnitthöhe Schieben Sie den Gewindestift (Abb. 1) durch das Rad. -
Seite 12: Montage Des Grasfangkorbes
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Montage des Grasfangkorbes Befestigen Sie den Textilteil des Grasfangkorbes mit Hilfe von den mitgelieferten Kunststoffverbindern am Metallrahmen des Korbes. Um den Fangkorb am Mäher zu befestigen, heben Sie zunächst die Kunststoffabdeckung am Mäher an und haken Sie dann den Fangkorb am Mäher ein. - Seite 13 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Stellen Sie den Rasenmäher beim Einfüllen des Öls auf eine ebene Fläche. • Ziehen Deckel Ölmessstab Öleinfüllöffnung heraus (siehe Abbildung) • Stecken Sie den Messstab nach dem Einfüllen des Öls wieder in die Bohrung und drücken Sie ihn fest.
-
Seite 14: Starten Des Motors
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Füllen Sie vor dem nächsten Einsatz frischen Kraftstoff in den Tank. Weitere Informationen finden Sie im Kapitel Lagerungshinweise. Starten des Motors Bei einem Kaltstart des Motors drücken Sie 2-3 Mal die Primerpumpe um Benzin in den Vergasr zu Pumpen (siehe folgende Abbildung). -
Seite 15: Wartungsarbeiten
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Wartungsarbeiten Wechseln des Schneidmessers Achtung! Wir empfehlen Ihnen, sich für diese Aufgabe an den FUXTEC Kundendienst und die FUXTEC Werkstatt zu wenden. Achtung! Lassen Sie vor dem Ausbau des Messers das Öl aus dem Öltank ab. - Seite 16 Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden.
-
Seite 17: Sicherheitshinweise
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 ACHTUNG: Verwenden Sie immer nur Originalersatzteile. Ersatzteile minderer Qualität können den Rasenmäher schwer beschädigen und ein Sicherheitsrisiko darstellen. Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE • Dieses Produkt ist ausschließlich zum Mähen bestimmt. Verwenden Sie es nicht für andere als die vorgesehenen Zwecke. Andernfalls besteht die Gefahr, dass es beschädigt wird oder zu Verletzungen führt. - Seite 18 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 immer senkrecht zum Hang, parallel zur Kontur und nicht direkt bergauf/bergab. • Lassen Sie den Rasenmäher auf keinen Fall unbeaufsichtigt laufen; wenn Sie den Rasenmäher laufen lassen, schalten Sie den Motor ab den Motor ab. •...
-
Seite 19: Lagerung
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Lagerung Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie es entsprechend den folgenden Anweisungen lagern. Dadurch wird die Lebensdauer der Maschine verlängert. • Lassen Sie den Kraftstoff vollständig aus dem Kraftstofftank und dem Vergaser ab. -
Seite 20: Technische Daten
Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180 Technische Daten Motor OHV, luftgekühlt, 4-Takt Nennleistung 1,3 kW Motordrehzahl 3000 U/pro Minute Hubraum 79,8 cm³ Starter Seilzug Tankvolumen 1,0l Öltankvolumen 0,6l Schnitthöhen 25mm / 40mm / 55mm Schnittbreite 40,6cm Durchmesser Räder vorne / hinten je 155mm... -
Seite 21: Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 15.11.2022... - Seite 22 Original-Bedienungsanleitung FUXTEC Benzin-Rasenmäher FX-RM4180...
