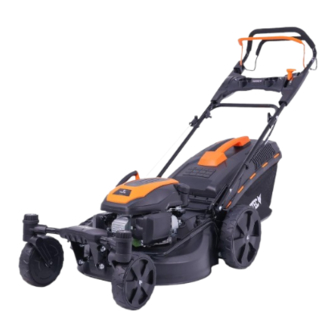

Fuxtec FX-RM5170agile Original Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RM5170agile
Inhaltszusammenfassung für Fuxtec FX-RM5170agile

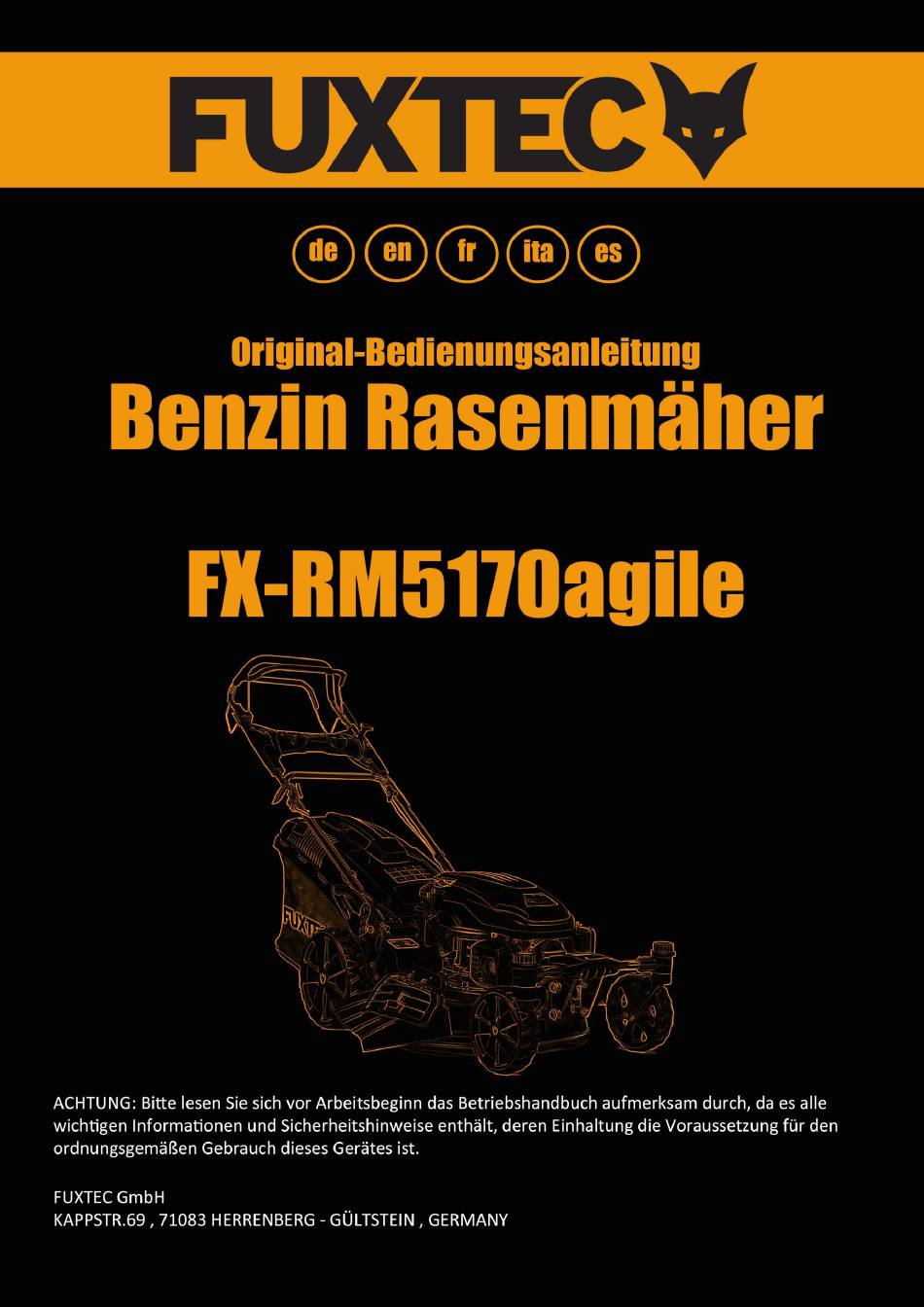

- Seite 1 Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01...
- Seite 2 Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Deutsche Version…………………………… Seite 3 English Version………………………………. Page 30 Version française……………………………. Page 58 Versione italiana……………………………. Pagina 86 Versión española…………………………... Página 114...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Inhalt Einführung und Sicherheit .................. 4 Bestimmungsgemäße Verwendung ....................4 Vibrations- und Lärmminderung ......................4 Notfall ..............................5 Restrisiken ............................5 Sicherheitshinweise für Rasenmäher ..............5 Allgemeine Sicherheitshinweise ......................5 Vor dem Einsatz ..........................6 Beim Einsatz ............................ 6 Nach dem Einsatz .......................... -
Seite 4: Einführung Und Sicherheit
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Justieren der Kabel ..........................24 Sicherheitshinweise ..................25 Lagerung ......................27 Entsorgung ....................... 27 Technische Daten ..................... 28 Konformitätserklärung / Declaration of Conformity ......... 29 Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. -
Seite 5: Notfall
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 längeren Zeitraum zu verteilen. Notfall - Machen Sie sich mit dem Gebrauch des Produkts vertraut indem Sie die Bedienungsanleitung vollständig lesen. Merken Sie sich die Sicherheitshinweise und befolgen Sie diese genauestens. Dies wird Ihnen helfen Risiken und Gefährdungen zu verhindern. -
Seite 6: Vor Dem Einsatz
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 - Verwenden Sie das Gerät nur bei trockenen Wetterbedingungen. Halten Sie es von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. - Schalten Sie bei folgenden Bedingungen das Gerät ab und entfernen Sie den Akku: ⬧... -
Seite 7: Nach Dem Einsatz
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 bis das Schneidmesser zum Stillstand gekommen ist. Stellen Sie die Schnitthöhe nicht ein, bis der Motor ausgeschaltet ist und das Schneidmesser zum Stillstand gekommen ist. Öffnen Sie niemals die Entladeklappe, während der Motor läuft. Vor dem Entfernen des Grasfängers den Motor ausschalten und warten, bis das Schneidmesser zum Stillstand gekommen ist. -
Seite 8: Montage
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Achtung: bitte lesen Sie die Bedienungsanleitung sorgfältig durch! Der Mäher wird ohne Öl ausgeliefert! Schallleistungspegel des Mähers: 98dB Hinweise zur Nutzung der Primerpumpe bei einem Kaltstart! Zum Stoppen des Motors lassen Sie den Gashebel los! Montage Wichtige Hinweise zur Montage des Mähers... -
Seite 9: Montage Oberer Und Unterer Holm
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Nehmen Sie den Rasenmäher aus der Kartonverpackung und überprüfen Sie, dass keine losen Teile in der Verpackung verblieben sind. Montage oberer und unterer Holm Klappen Sie den Griff des Rasenmähers vorsichtig aus und achten Sie darauf, dass Sie dabei die Steuerkabel des Rasenmähers nicht einklemmen oder beschädigen. - Seite 10 Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Führen Sie das Motorantrieb- und Motorgeschwindigkeitskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte. Kabel Motorantrieb Motorgeschwindigkeitskabel...
-
Seite 11: Montage Des Bedienungspanels
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Montage des Bedienungspanels Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild). Bitte beachten Sie, dass einige Modelle den Wahlhebel auf der linken und einige auf der rechten Seite haben Montage des Grasfangkorbes Befestigen Sie zunächst den Griff des Fangkorbes mit den drei mitgelieferten Schrauben. -
Seite 12: Mulchkit
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Griff Grasfangkorb Heckklappe Mulchkit Mit Hilfe des mitgelieferten Mulchkits können Sie die hintere Auswurföffnung blockieren. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert! -
Seite 13: Stützen / Keil Zum Anheben Und Halten Der Heckklappe
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Stützen / Keil zum Anheben und Halten der Heckklappe Nehmen Sie zwei Stützkeile aus ihrem Beutel und heben Sie den hinteren Auswurfschutz an. Installieren Sie die beiden Stützen, die den hinteren Auswurfschutz halten können, damit das Gras effizienter vom Deck entfernt werden kann. -
Seite 14: Vor Der Ersten Nutzung
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Vor der ersten Nutzung Öl einfüllen ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. -
Seite 15: Benzin Einfüllen
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Benzin einfüllen Maximal Füllhöhe Tankdeckel Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin. Entfernen Sie den Tankdeckel Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. -
Seite 16: Schnitthöheneinstellung
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Schnitthöheneinstellung Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht. -
Seite 17: Arbeiten Mit Dem Mäher
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Arbeiten mit dem Mäher Starten / Stoppen des Motors Drücken Sie bei einem Kaltstart zunächst die Primerpumpe bevor Sie den Gasgriff am oberen Holm anziehen. Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃... -
Seite 18: Variable Geschwindigkeitseinstellung Des Motors
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Bringen Sie den Motorgeschwindigkeitshebel in die Position "CHOKE" Im Anschluss ziehen Sie vorsichtig am Griff des Starterkabels, bis Sie einen leichten Widerstand spüren. Nun ziehen sie mit Schwung am Starterseil um den Motor zu starten. Bei einem Kaltstart können sie 2-3 Versuche benötigen, bis der Motor läuft. -
Seite 19: Stoppen Des Motors
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Stoppen des Motors Um den Motor zu stoppen, ziehen Sie den Hebel nach hinten und lassen Sie im Anschluss den Motorantriebshebel los. Wartungsarbeiten Allgemeine Hinweise zur Wartung: Alle Muttern, Bolzen und Schrauben müssen ordnungsgemäß angezogen sein, damit die Maschine in einem sicheren und betriebsfähigen Zustand ist. -
Seite 20: Wechseln Des Schneidmessers
Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden. -
Seite 21: Nutzen Der Easy Clean Funktion
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Wenn Sie die Klinge zum Schärfen oder Austauschen ausbauen, benötigen Sie für den Einbau einen Drehmomentschlüssel. Tragen Sie geeignete Arbeitshandschuhe, um Ihre Hände zu schützen. Entfernen Sie die Schraube mit einem Steckschlüssel. Verwenden Sie einen Holzklotz, um zu verhindern, dass sich die Klinge beim Entfernen der Schraube dreht. -
Seite 22: Luftfilter
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Luftfilter Wenn der Motor ohne Luftfilter oder mit einem beschädigten Luftfilter betrieben wird, kann Schmutz in den Motor gelangen, was zu einem schnellen Verschleiß des Motors führt. • Drücken Sie die Laschen der Abdeckung nach unten und nehmen Sie die Abdeckung ab. -
Seite 23: Zündkerze
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor: • Ziehen Sie den Zündkerzenstecker ab und entfernen Sie jeglichen Schmutz im Bereich der Zündkerze. -
Seite 24: Justieren Der Kabel
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 • Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist. • Messen Sie den Elektrodenabstand der Zündkerze mit einer geeigneten Lehre. Der Abstand sollte 0,028 ~ 0,031 Zoll (0,7 ~ 0,8 mm) betragen. Korrigieren Sie den Abstand ggf. durch... -
Seite 25: Sicherheitshinweise
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE • Dieses Produkt ist ausschließlich zum Mähen bestimmt. Verwenden Sie es nicht für andere als die vorgesehenen Zwecke. Andernfalls besteht die Gefahr, dass es beschädigt wird oder zu Verletzungen führt. • Lassen niemals... - Seite 26 Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 ausreichender künstlicher Beleuchtung). • Setzen Sie den Rasenmäher nicht ein, wenn es regnet oder wenn das Gras nass ist. • Gehen Sie beim Mähen in erhöhtem Gelände (am Hang) besonders vorsichtig vor. Mähen Sie immer senkrecht zum Hang, parallel zur Kontur und nicht direkt bergauf/bergab.
-
Seite 27: Lagerung
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 ACHTUNG: Vor der Durchführung von Wartungs- oder Reparaturarbeiten den Motor abstellen und die Zündkerze abziehen. Lagerung Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie es entsprechend den folgenden Anweisungen lagern. Dadurch wird die Lebensdauer der Maschine verlängert. -
Seite 28: Technische Daten
Original-Bedienungsanleitung FUXTEC FX-RM5170agile rev01 Technische Daten Motor OHV, luftgekühlt, 4-Takt Nennleistung 2,9 kW Motordrehzahl 2800 U/pro Minute Hubraum 170 cm³ Starter Seilzug / eStart (nur bei eS-Modell) Tankvolumen 1,0l Öltankvolumen 0,5l Schnitthöhen 25mm-75mm Schnittbreite 508 mm Durchmesser Räder 18cm vorne / 23cm hinten... -
Seite 29: Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 14.11.2023...
