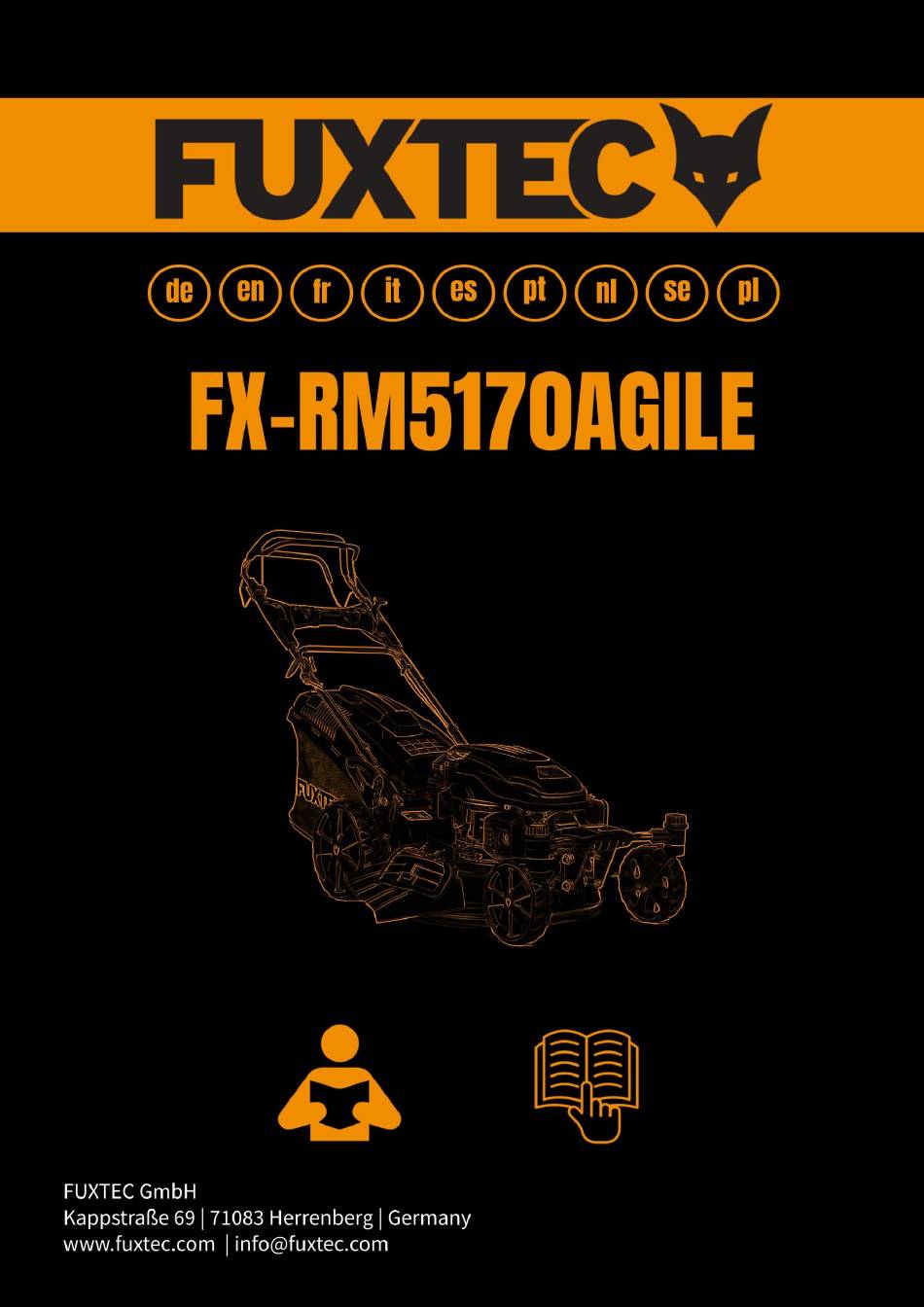

- Seite 1 Manual_FX-RM5170AGILE_Int24_rev1...
-
Seite 2: Inhaltsverzeichnis
Manual_FX-RM5170AGILE_Int24_rev1 Inhalt DEUTSCHE VERSION ................... 7 ENGLISH VERSION .................... 36 VERSION FRANCAISE ..................61 VERSIONE ITALIANA ..................89 VERSION ESPANOLA ..................116 VERSAO PORTUGUESA ................... 143 NEDERLANDSE VERSIE ..................172 SVENSK VERSION .................... 201 POLSKA WERSJA JEZYKOWA ................229... - Seite 3 Manual_FX-RM5170AGILE_Int24_rev1 Inhalt DEUTSCHE VERSION ................... 7 Einführung und Sicherheit ......................7 Sicherheitshinweise für Rasenmäher ..................8 Informationen und Warnhinweise .................... 11 Montage ............................ 13 Vor der ersten Nutzung ......................20 Arbeiten mit dem Mäher ......................23 Wartungsarbeiten ........................25 Sicherheitshinweise ........................31 Lagerung ............................
-
Seite 7: Deutsche Version
Manual_FX-RM5170AGILE_Int24_rev1 DEUTSCHE VERSION 1. Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. -
Seite 8: Sicherheitshinweise Für Rasenmäher
Manual_FX-RM5170AGILE_Int24_rev1 Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten: • Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden. • Gehörschäden, falls Sie keinen geeigneten Gehörschutz tragen oder den Rasenmäher über einen längeren Zeitraum verwenden. -
Seite 9: Vor Dem Einsatz
Manual_FX-RM5170AGILE_Int24_rev1 Vor dem Einsatz - Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie seinen Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird. -
Seite 10: Nach Dem Einsatz
Manual_FX-RM5170AGILE_Int24_rev1 Staub gibt. Wenn Sie die Arbeit unterbrechen, lassen Sie das Gerät niemals unbeaufsichtigt und bewahren Sie es an einem sicheren Ort auf. Nach dem Einsatz Schalten Sie das Gerät aus und erst danach stellen Sie die Einheit an einen sicheren Ort. Lagern Sie das Gerät nicht in Reichweite von Kindern. -
Seite 11: Informationen Und Warnhinweise
Manual_FX-RM5170AGILE_Int24_rev1 3. Informationen und Warnhinweise Hubraum des Motors : 170 cm³ Bitte nur Normalbenzin mit einer Oktanzahl von mindestens 95 tanken. Tankinhalt beträgt maximal 1,0l. Verletzungsgefahr: halten Sie Ihre Hände und Füße fern! Achtung: bitte lesen Sie die Bedienungsanleitung sorgfältig durch! Der Mäher wird ohne Öl ausgeliefert! Schallleistungspegel des Mähers: 98dB Hinweise zur Nutzung der Primerpumpe bei einem... - Seite 12 Manual_FX-RM5170AGILE_Int24_rev1 Zum Stoppen des Motors lassen Sie den Gashebel los!
-
Seite 13: Montage
Manual_FX-RM5170AGILE_Int24_rev1 4. Montage Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. Ihr neuer Rasenmäher wurde in der Produktionsstätte getestet, d.h. - Seite 14 Manual_FX-RM5170AGILE_Int24_rev1...
- Seite 15 Manual_FX-RM5170AGILE_Int24_rev1...
- Seite 16 Manual_FX-RM5170AGILE_Int24_rev1 Führen Sie das Motorantrieb- und Motorgeschwindigkeitskabel in das Loch des entsprechenden Hebels ein, siehe Abbildung unten. Der Pfeil zeigt an, wo das Kabel eingehackt werden sollte. Kabel Motorantrieb Motorgeschwindigkeitskabel Montage des Bedienungspanels Nehmen Sie das Bedienungspanels aus dem Karton und befestigen sie es mit den zwei mitgelieferten Schrauben (siehe folgendes Bild).
- Seite 17 Manual_FX-RM5170AGILE_Int24_rev1 Befestigen Sie zunächst den Griff des Fangkorbes mit den drei mitgelieferten Schrauben. Stecken Sie im Anschluss die Kunststoffränder des Korbes auf den Rahmen und befestigen Sie die Clips wie unten abgebildet. Der Grasfangkorb enthält eine praktische Füllstandsanzeige, die anzeigt, ob der Korb voll Gras ist und geleert werden muss (siehe folgendes Bild).
-
Seite 18: Stützen / Keil Zum Anheben Und Halten Der Heckklappe
Manual_FX-RM5170AGILE_Int24_rev1 Mulchkit Mit Hilfe des mitgelieferten Mulchkits können Sie die hintere Auswurföffnung blockieren. Der Rasen wird nicht aufgefangen und wird durch die Rotation des Messers weiter zerkleinert! Stützen / Keil zum Anheben und Halten der Heckklappe Nehmen Sie zwei Stützkeile aus ihrem Beutel und heben Sie den hinteren Auswurfschutz an. Installieren Sie die beiden Stützen, die den hinteren Auswurfschutz halten können, damit das Gras effizienter vom Deck entfernt werden kann. -
Seite 19: Seitlicher Auswurfschacht
Manual_FX-RM5170AGILE_Int24_rev1 Seitlicher Auswurfschacht Für die Nutzung des Seitenauswurfs, heben Sie die Abdeckung an und hängen Sie den Seitenauswurfschacht ein (siehe Bild). WICHTIGE HINWEISE: Nicht jedes Modell besitzt einen Seitenauswurf. Wenn Sie mulchen möchten, muss der Seitenauswurf vorher deinstalliert werden. -
Seite 20: Vor Der Ersten Nutzung
Manual_FX-RM5170AGILE_Int24_rev1 5. Vor der ersten Nutzung Öl einfüllen ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. -
Seite 21: Benzin Einfüllen
Manual_FX-RM5170AGILE_Int24_rev1 Benzin einfüllen Maximal Füllhöhe Tankdeckel Der Motor wird ohne Benzin geliefert, tanken Sie vor dem Starten des Motors 1,0 Liter Benzin. Entfernen Sie den Tankdeckel Füllen Sie Kraftstoff bis zum unteren Rand der Füllstandsgrenze im Hals des Kraftstofftanks ein. Nicht überfüllen. Wischen Sie verschütteten Kraftstoff auf, bevor Sie den Motor starten. -
Seite 22: Schnitthöheneinstellung
Manual_FX-RM5170AGILE_Int24_rev1 Schnitthöheneinstellung Stellen Sie mit Hilfe des Hebels zur Schnitthöheneinstellung die gewünschte Höhe ein, auf welches das Gras geschnitten werden soll. Achtung: Es besteht erhebliche Verletzungsgefahr. Bitte führen Sie daher diesen Vorgang nur durch, wenn der Motor abgestellt ist und das Schneidmesser still steht. Einstellung der Vorderräder: Ziehen Sie das Schloss nach oben und drehen Sie es in die Position "CLOSE", die Richtung des Vorderrades kann auch fixiert werden, so dass es nur nach vorne zeigt. -
Seite 23: Arbeiten Mit Dem Mäher
Manual_FX-RM5170AGILE_Int24_rev1 6. Arbeiten mit dem Mäher Starten / Stoppen des Motors Drücken Sie bei einem Kaltstart zunächst die Primerpumpe bevor Sie den Gasgriff am oberen Holm anziehen. Temperatur Drücken der Primerpumpe <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃... -
Seite 24: Variable Geschwindigkeitseinstellung Des Motors
Manual_FX-RM5170AGILE_Int24_rev1 Im Anschluss ziehen Sie vorsichtig am Griff des Starterkabels, bis Sie einen leichten Widerstand spüren. Nun ziehen sie mit Schwung am Starterseil um den Motor zu starten. Bei einem Kaltstart können sie 2-3 Versuche benötigen, bis der Motor läuft. Griff Starterseilzug Um den Motor wieder zu stoppen, lassen Sie einfach den Griff mit dem Motorkabel los. -
Seite 25: Stoppen Des Motors
Manual_FX-RM5170AGILE_Int24_rev1 Stoppen des Motors Um den Motor zu stoppen, ziehen Sie den Hebel nach hinten und lassen Sie im Anschluss den Motorantriebshebel los. 7. Wartungsarbeiten Allgemeine Hinweise zur Wartung: Alle Muttern, Bolzen und Schrauben müssen ordnungsgemäß angezogen sein, damit die Maschine in einem sicheren und betriebsfähigen Zustand ist. -
Seite 26: Wechseln Des Schneidmessers
Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. Das Schneidmesser ist aus gepresstem Stahl gefertigt. Um ein optimales Mähergebnis zu erzielen, schärfen Sie das Messer regelmäßig, etwa alle 25 Betriebsstunden. -
Seite 27: Nutzen Der Easy Clean Funktion
Manual_FX-RM5170AGILE_Int24_rev1 Messerhalter Messer Messerhalterschraube Unterlegscheibe Nutzen der Easy Clean Funktion An der linke Seite des Mähwerks finden Sie an einigen Modellen einen Wasseranschluss zum Waschen des Mähwerks. Wenn Sie die Wasseranschluss verwenden, muss die Maschine in der niedrigsten Höhenposition auf dem Rasen stehen. - Seite 28 Manual_FX-RM5170AGILE_Int24_rev1 Wenn der Motor ohne Luftfilter oder mit einem beschädigten Luftfilter betrieben wird, kann Schmutz in den Motor gelangen, was zu einem schnellen Verschleiß des Motors führt. • Drücken Sie die Laschen der Abdeckung nach unten und nehmen Sie die Abdeckung ab. •...
-
Seite 29: Zündkerze
Manual_FX-RM5170AGILE_Int24_rev1 Zündkerze Um eine gute Leistung zu erzielen, muss die Zündkerze einen korrekten Zwischenraum haben und frei von Ablagerungen sein. Zur Wartung der Zündkerze gehen Sie wie folgt vor: • Ziehen Sie den Zündkerzenstecker ab und entfernen Sie jeglichen Schmutz im Bereich der Zündkerze. Zündkerze Zündkerzenabdeckung •... -
Seite 30: Justieren Der Kabel
Manual_FX-RM5170AGILE_Int24_rev1 • Überprüfen Sie die Zündkerze. Tauschen Sie sie aus, wenn die Elektroden abgenutzt sind oder der Isolator Risse oder Sprünge aufweist. • Messen Sie den Elektrodenabstand der Zündkerze mit einer geeigneten Lehre. Der Abstand sollte 0,028 ~ 0,031 Zoll (0,7 ~ 0,8 mm) betragen. -
Seite 31: Sicherheitshinweise
Manual_FX-RM5170AGILE_Int24_rev1 8. Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE • Dieses Produkt ist ausschließlich zum Mähen bestimmt. Verwenden Sie es nicht für andere als die vorgesehenen Zwecke. Andernfalls besteht die Gefahr, dass es beschädigt wird oder zu Verletzungen führt. • Lassen Sie niemals Kinder oder Personen, die nicht mit dem Inhalt dieser Bedienungsanleitung vertraut sind, mit dem Gerät arbeiten. - Seite 32 Manual_FX-RM5170AGILE_Int24_rev1 • Gehen Sie beim Mähen in erhöhtem Gelände (am Hang) besonders vorsichtig vor. Mähen Sie immer senkrecht zum Hang, parallel zur Kontur und nicht direkt bergauf/bergab. • Lassen Sie den Rasenmäher auf keinen Fall unbeaufsichtigt laufen; wenn Sie den Rasenmäher laufen lassen, schalten Sie den Motor ab den Motor ab.
-
Seite 33: Lagerung
Manual_FX-RM5170AGILE_Int24_rev1 9. Lagerung Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, sollten Sie es entsprechend den folgenden Anweisungen lagern. Dadurch wird die Lebensdauer der Maschine verlängert. • Das gleiche Benzin darf nicht länger als einen Monat im Tank bleiben. •... - Seite 34 Manual_FX-RM5170AGILE_Int24_rev1 Tankvolumen 1,0l Öltankvolumen 0,5l Schnitthöhen 25mm-75mm Schnittbreite 508 mm Durchmesser Räder 18cm vorne / 23cm hinten Volumen Grasfangkorb Schallleistungspegel 98dB Vibration 3,64 km/h Gewicht 37,5kg...
-
Seite 35: Eu Konformitätserklärung / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 14.11.2023... - Seite 258 Manual_FX-RM5170AGILE_Int24_rev1...
