Fuxtec FX-RMR66 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-RMR66
Inhaltszusammenfassung für Fuxtec FX-RMR66

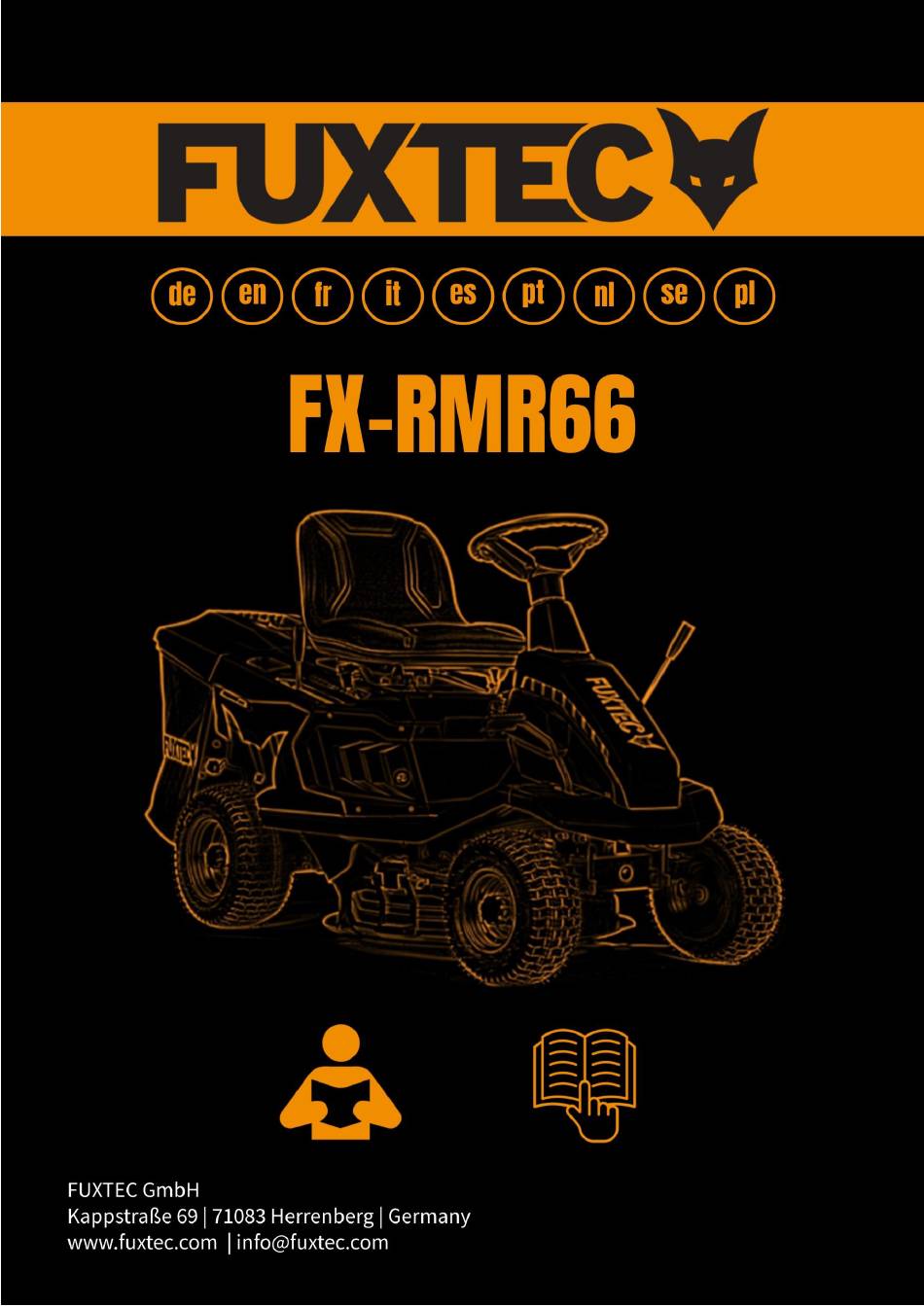

- Seite 1 Manual_FX-RMR66_Int24_rev1...
-
Seite 2: Inhaltsverzeichnis
Manual_FX-RMR66_Int24_rev1 Inhalt DEUTSCHE VERSION ................... 6 Einführung und Sicherheit ......................6 Informationen und Warnhinweise .................... 10 Präsentation ..........................12 Montage ............................ 13 Arbeiten mit dem Mäher ......................23 Sicherheitseinrichtungen ......................31 Wartung und Reinigung ......................31 Sicherheitshinweise ........................32 Lagerung ............................ 34 Entsorgung .......................... -
Seite 6: Deutsche Version
Manual_FX-RMR66_Int24_rev1 DEUTSCHE VERSION 1. Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zum Rasenmähen im privaten Bereich bestimmt. Das Gerät ist entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen zu verwenden. -
Seite 7: Restrisiken
Manual_FX-RMR66_Int24_rev1 Restrisiken Auch wenn Sie diesen Rasenmäher vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Rasenmähers auftreten: Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden. Gehörschäden, falls Sie keinen geeigneten Gehörschutz tragen oder den Rasenmäher über einen längeren Zeitraum verwenden. -
Seite 8: Beim Einsatz
Manual_FX-RMR66_Int24_rev1 - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird. - Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Teilen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen. - Tragen Sie bei Arbeiten mit oder an dem Gerät immer festes Schuhwerk, lange Hose und die entsprechende persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, griffige Arbeitshandschuhe etc.). -
Seite 9: Nach Dem Einsatz
Manual_FX-RMR66_Int24_rev1 • Die Motordrehzahl nicht ändern oder den Motor überdrehen. Das Betreiben des Motors bei übermäßiger Geschwindigkeit kann das Risiko von Personenschäden erhöhen. • Vor dem Verlassen des Fahrersitzes: • Die Klingen abkoppeln und die Anbaugeräte absenken; • In den Leerlauf schalten und die Parkbremse anziehen; •... -
Seite 10: Informationen Und Warnhinweise
Manual_FX-RMR66_Int24_rev1 Lassen Sie Reparaturen ausschließlich durch einen qualifizierten Techniker oder eine Servicestelle durchführen. 2. Informationen und Warnhinweise ACHTUNG: Lesen Sie die Original Bedienungsanleitung vor der Nutzung. ACHTUNG: Ziehen Sie den Schlüssel ab und lesen Sie die Anleitung, bevor Sie Wartungs- oder Reparaturarbeiten durchführen. - Seite 11 Manual_FX-RMR66_Int24_rev1 GEFAHR: ERHEBLICHE VERLETZUNGSGEFAHR Nicht mit den Händen in das Gehäuse der Schneidevorrichtung greifen: ACHTUNG: Entfernen Sie die Zündung und lesen Sie die Anleitung, bevor Sie Wartungs- oder Reparaturarbeiten durchführen.
-
Seite 12: Präsentation
Manual_FX-RMR66_Int24_rev1 3. Präsentation Lenkrad Sitz Auffangkorb Bremspedal Schalthebel Gangschaltung Schalthebel Mähwerk Schalthebel Kupplung Pedal für das Mähwerk beim Rückwärtsfahren Parkbremse Höhenverstellhebel Zündung Easy Clean Anschluss... -
Seite 13: Montage
Manual_FX-RMR66_Int24_rev1 4. Montage Wichtige Hinweise zur Montage des Mähers Bevor Sie den Benzinrasenmäher zusammenbauen und in Betrieb nehmen, lesen Sie bitte zuerst die gesamte Bedienungsanleitung und die darin enthaltenen Anweisungen sorgfältig durch. WICHTIGE INFORMATION: Der Rasenmäher wird OHNE KRAFTSTOFF UND ÖL im Motor geliefert. Ihr neuer Rasenmäher wurde in der Produktionsstätte getestet, d.h. - Seite 14 Manual_FX-RMR66_Int24_rev1 Sicherung, Ladegerät und Zündschlüssel Werkzeugsets und Trichter Trichter Seitenauswurf DEN RASENMÄHER AUS DER VERPACKUNG NEHMEN 1) Öffnen Sie die Verpackung vorsichtig und achten Sie darauf, dass keine Teile verloren gehen. 2) Überprüfen Sie die Dokumentation in der Verpackung, einschließlich dieser Anleitung. 3) Nehmen Sie alle Teile aus dem Karton.
-
Seite 15: Montage Der Heckplatte
Manual_FX-RMR66_Int24_rev1 Montage der Heckplatte... -
Seite 16: Montage Des Lenkrads
Manual_FX-RMR66_Int24_rev1 Richten Sie die Löcher der Platte mit den Löchern auf der Rückseite der Maschine aus und ziehen Sie die Mutter (M6) und die Schrauben (M6x12 & M8x25) fest. Montage des Lenkrads Setzen Sie zuerst die Muffe in die Lenkradwelle ein (siehe Nr. 1), setzen Sie dann die Zierabdeckung ein (siehe Nr. - Seite 17 Manual_FX-RMR66_Int24_rev1 Diese Stufe ist vom Hersteller vorinstalliert, der Benutzer kann den Sitz nach vorne oder hinten verstellen. (Richten Sie die Löcher am Sitz mit den Löchern an der Befestigungsplatte aus und befestigen Sie den Sitz mit Schrauben (M8x20) und Unterlegscheiben, wie in der Abbildung unten gezeigt).
- Seite 18 Manual_FX-RMR66_Int24_rev1 ACHTUNG: Achten Sie auf die korrekte Verbindung des Steckers unter dem Sitz (siehe folgende Abbildung). Montage des Grasfangkorbes Nehmen Sie den Metallrahmen wie abgebildet heraus.
- Seite 19 Manual_FX-RMR66_Int24_rev1 Verbinden Sie die Rahmenteile miteinander, wie im folgenden Bild dargestellt. Kombinieren Sie den Fangsack mit dem Metallrahmen wie folgende Abbildung zeigt.
- Seite 20 Manual_FX-RMR66_Int24_rev1 Verbinden Sie den Grasfangkorb und die obere Abdeckung mit Schrauben (ST5.0x16 und ST5.0X35). An der Heckplatte befindet sich ein Schnittschutzschalter. Unabhängig davon, welche Funktion Sie verwenden: Seitenauswurf, Mulchen oder Heckauswurf. Bitte beachten Sie: Der Grasfangsack muss vor dem Mähen ordnungsgemäß...
-
Seite 21: Montage Der Hebel
Manual_FX-RMR66_Int24_rev1 Montage der Hebel Befestigen Sie den Griff wie auf den folgenden Abbildungen gezeigt. -
Seite 22: Installation Der Batterie
Manual_FX-RMR66_Int24_rev1 Installation der Batterie Verbinden Sie die Batterie mit dem elektrischen System wie auf dem folgenden Bild gezeigt. Öl und Benzin einfüllen... -
Seite 23: Arbeiten Mit Dem Mäher
Manual_FX-RMR66_Int24_rev1 ACHTUNG: Der Mäher wird ohne Öl im Motor ausgeliefert. Alle Motoren werden vor dem Verpacken im Werk getestet. Das meiste Öl wird vor dem Versand entfernt; ein kleiner Teil des Öls verbleibt jedoch im Motor. Während des Transportes bewegt sich das Öl im Motorraum. -
Seite 24: Schnitthöheneinstellung
Manual_FX-RMR66_Int24_rev1 Vorbereitung für das Mähen und Häckseln von Gras (Mulchfunktion) Installieren Sie das Mulchkit wie auf dem folgenden Bild gezeigt: Schnitthöheneinstellung Seitenauswurf Heben Sie die seitliche Abdeckung an, wie in der Abbildung unten gezeigt, und befestigen Sie dann den Trichter für den Seitenauswurf. Befestigen Sie diesen wie in der nachstehenden Abbildung gezeigt. -
Seite 25: Starten Des Motors
Manual_FX-RMR66_Int24_rev1 Starten des Motors Nehmen Sie auf dem Fahrersitz Platz. Schalten Sie den Antrieb in den Leerlauf, wie in der folgenden Abbildung gezeigt. - Seite 26 Manual_FX-RMR66_Int24_rev1 Schalten Sie das Mähwerk aus (siehe folgende Abbildung). Betätigen Sie die Bremse Stellen Sie den Kupplungshebel in die Startposition. Stecken Sie den Zündschlüssel ein und drehen Sie ihn auf ON, um den elektrischen Kontakt herzustellen, dann...
-
Seite 27: Fahren Ohne Nutzung Des Mähwerks
Manual_FX-RMR66_Int24_rev1 drehen Sie ihn, um den Motor zu starten. Lassen Sie den Zündschlüssel los, nachdem der Motor gestartet ist. Sobald der Motor anspringt, schalten Sie den Gashebel in die Stellung für die Mindestgeschwindigkeit. Fahren ohne Nutzung des Mähwerks Stellen Sie die Schnitthöhe auf die höchste Position ein. Schalten Sie den Kupplungsgriff in die Fahrposition. -
Seite 28: Nutzung Des Mähwerks Während Des Rückwärtsfahrens
Manual_FX-RMR66_Int24_rev1 Schalten Sie den Gashebel in die Position für maximale Geschwindigkeit. Schalten Sie das Mähwerk mit dem Hebel auf Position OPEN "B" ein. Nutzung des Mähwerks während des Rückwärtsfahrens Betätigen Sie das Bremspedal, bis die Maschine anhält; Bringen Sie den Schalthebel in die Position "N" Schalten Sie das Mähwerk mit dem Hebel auf Position OPEN "B"... -
Seite 29: Nutzung Der Feststellbremse
Manual_FX-RMR66_Int24_rev1 Nutzung der Feststellbremse Stellen Sie den Fahrhebel auf die Position "N". Drücken Sie das Bremspedal, um die Geschwindigkeit weiter zu reduzieren, bis die Maschine zum Stillstand kommt. Stellen Sie das Mähwerk ab (CLOSE "A"). Schieben Sie den Knopf in die Position "P" und lassen Sie dann das Bremspedal los. Leeren des Grasfangkorbs... -
Seite 30: Stoppen Des Motors
Manual_FX-RMR66_Int24_rev1 Die Grasfangeinrichtung kann nur bei ausgekuppeltem Schneidwerk entleert werden; andernfalls bleibt der Motor stehen. Verringern Sie die Motordrehzahl Aktivieren Sie die Feststellbremse, wenn Sie sich an Hängen befinden Fassen Sie den hinteren Hebel an und kippen Sie den Grasfangsack nach oben, um ihn zu entleeren. Stoppen des Motors Bringen Sie den Gashebel in die Stellung für die Minimalgeschwindigkeit. -
Seite 31: Sicherheitseinrichtungen
Manual_FX-RMR66_Int24_rev1 Stellen Sie den Motor ab, indem Sie den Zündschlüssel auf Off drehen Ziehen Sie den Schlüssel ab. 6. Sicherheitseinrichtungen Verlassen Sie, während der Motor, läuft den Sitz, schaltet sich der Motor automatisch aus. Drehen Sie den Schlüssel in die Aus-Position bei laufendem Motor, so schaltet sich der Motor aus. Sollten Sie beim Rückwärtsmähen, das Rückwärtspedal loslassen, schaltet der Motor automatisch ab. -
Seite 32: Nutzen Der Easy Clean Funktion
Verschlissene oder falsch angezogene Schrauben und Muttern können zu schweren Schäden am Motor oder am Rahmen führen. Wenn das Messer stark gegen ein Hindernis stößt, halten Sie den Rasenmäher an und nehmen Sie Kontakt mit dem FUXTEC Kundendienst auf. ACHTUNG: Verwenden Sie immer nur Originalersatzteile. Ersatzteile minderer Qualität können den Rasenmäher schwer beschädigen und ein Sicherheitsrisiko darstellen. - Seite 33 Manual_FX-RMR66_Int24_rev1 • Benutzen Sie den Rasenmäher niemals ohne die Schutzabdeckung. • Verwenden Sie den Rasenmäher niemals mit losem Schneidmesser. Kontrollieren Sie immer, ob alle zugehörigen Schrauben fest angezogen sind. • Abgestumpfte Messer sollten ausgetauscht werden. • Bei der Arbeit mit dem Rasenmäher müssen sie auf einen sicheren Stand achten. •...
-
Seite 34: Lagerung
Manual_FX-RMR66_Int24_rev1 • Füllen Sie Kraftstoff nur bei abgestelltem Motor ein. Öffnen Sie niemals den Kraftstofftank und füllen Sie keinen Kraftstoff ein, wenn der Motor heiß ist oder läuft. • Wenn Kraftstoff verschüttet wurde, starten Sie den Motor nicht. Entfernen Sie den Rasenmäher von der Stelle, an der der Kraftstoff verschüttet wurde, und achten Sie darauf, eine mögliche Entzündung zu vermeiden. -
Seite 35: Technische Daten
Manual_FX-RMR66_Int24_rev1 Über Entsorgungsmöglichkeiten informieren Sie sich bitte bei Ihrer Kommune/Stadt, Recycling raw materials instead of waste disposal. 11. Technische Daten Motor OHV, luftgekühlt, 4-Takt Nennleistung 4,5 kW Motordrehzahl 2800 U/pro Minute Hubraum 224 cm³ Starter eStart Tankvolumen 2,5l Öltankvolumen 0,5l Schnitthöhen 30mm-75mm Schnittbreite...
