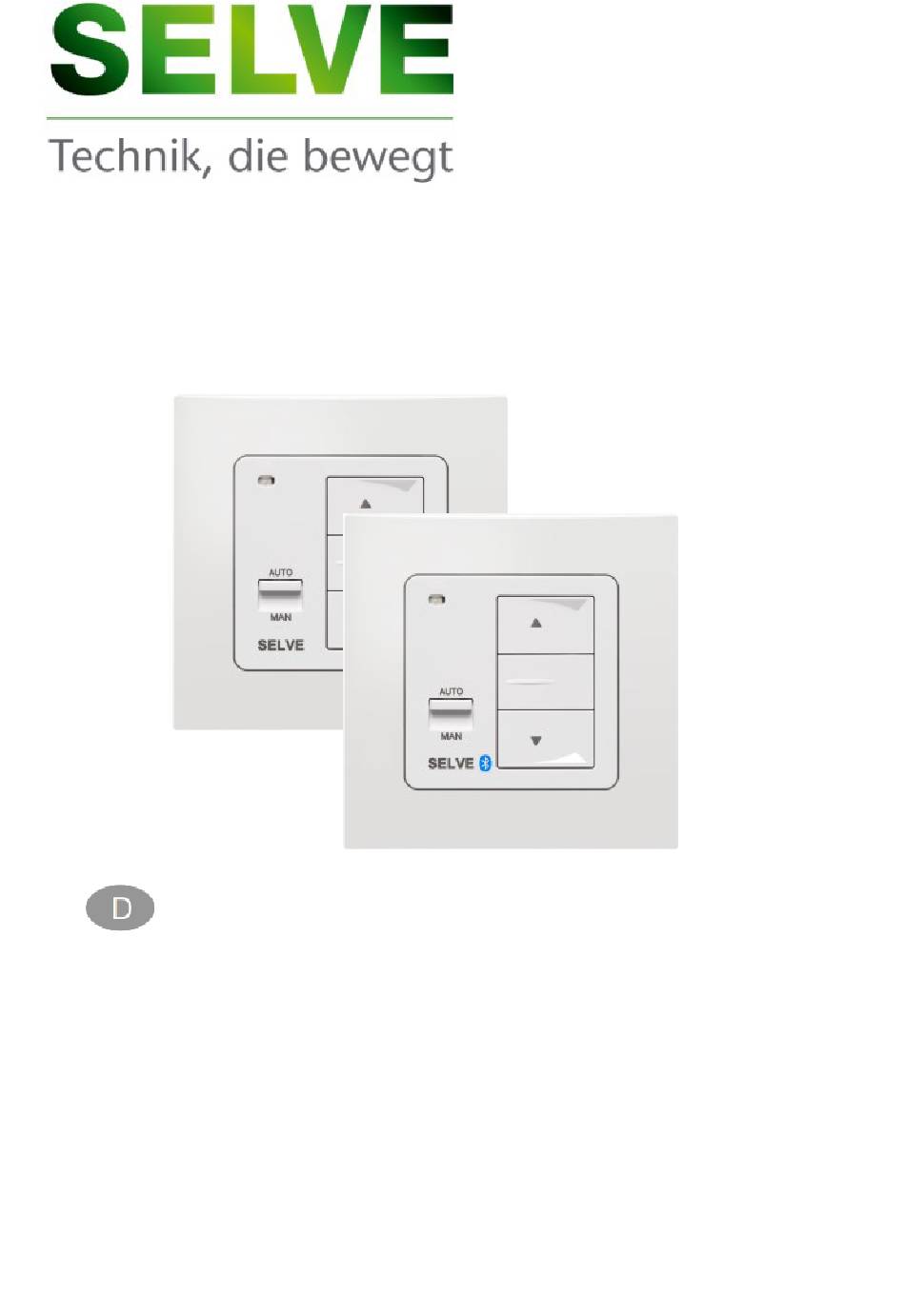

- Seite 1 Control / Timer BT (Art. Nr. 29 77 30 / 29 77 01) Bedienungsanleitung / Quick-Guide Bitte bewahren Sie die Anleitung auf! commeo...
-
Seite 2: Inhaltsverzeichnis
Hinweis Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme und beachten Sicherheitshinweise. SELVE nach Erscheinen dieser Bedienungsanleitung nicht haftbar für Änderungen der Normen und Standards. Inhaltsverzeichnis Sicherheitshinweise ....................3 Allgemeines ......................4 Bestimmungsgemäße Verwendung ............4 Anzeigen- und Tastenerklärungen ................ 5 Status-LED .................... -
Seite 3: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten. Nur in trockenen Räumen verwenden. Verwenden Sie nur unveränderte SELVE-Originalteile. Halten Sie Personen aus dem Fahrbereich der Anlagen fern. Kinder von Steuerungen fernhalten. -
Seite 4: Allgemeines
übergeordnete, einfache Raumbedienung mehrerer commeo Empfänger in Reichweite. 2.1 Bestimmungsgemäße Verwendung Der commeo Control / commeo Timer BT darf nur für die Ansteuerung von Rollladen- und Sonnenschutzanlagen verwendet werden. Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem... -
Seite 5: Anzeigen- Und Tastenerklärungen

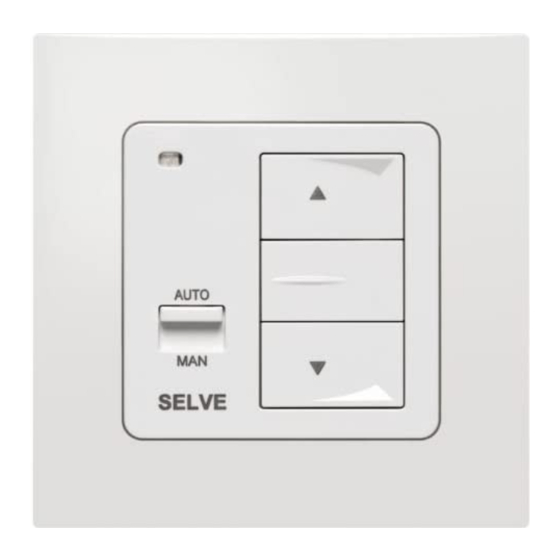

Anzeigen- und Tastenerklärungen Bedienteilvorderansicht commeo Control / commeo Timer BT Status-LED AUF-Taste STOPP-Taste Manuell-/Automatik AB-Taste Schiebeschalter ® Bluetooth -Logo beim commeo Timer BT Bedienteilrückansicht commeo Control commeo Timer BT Kodierschalter 1 2 3 Batterie CR2032 commeo Control 1 Obere Position ... -
Seite 6: Status-Led
3.1 Status-LED Je nach Betriebszustand signalisiert die Status-LED des commeo Control / Timer BT folgende Zustände: Status-LED Beschreibung Die Initialisierungsphase des Gerätes beim Start wird durch eine orangene LED Orange signalisiert. Sie erlischt nach vollständiger Initialisierung. Eine orange blinkende Status-LED blinkt Orange signalisiert, dass die Laufzeit des lokalen Antriebs eingestellt werden muss. -
Seite 7: Montage
Es besteht Verletzungsgefahr durch Stromschlag. Anschluss nur durch eine autorisierte Fachkraft durchführen! Wird mehr als ein Antrieb über den commeo Control / Timer BT angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Beachten Sie den Schaltstrom des Gerätes. Bedienteil... -
Seite 8: Anschluss Als Antriebssteuergerät
® Hier können über die Bluetooth -App mehrere, in Reichweite befindlichen SELVE commeo Empfänger (wie z.B. commeo Antriebe, commeo Receive, commeo Adapter Plug, etc.) in dem commeo Timer BT eingerichtet werden. Per App können daraufhin über einen commeo Timer BT die zur Verfügung stehende Anzahl an Geräte gesteuert und mit Schaltzeiten... -
Seite 9: Anschluss Als Gruppensteuergerät
Der folgende Anschlussplan zeigt die erweiterte, bedrahtete Vernetzung mehrerer commeo Controls und/oder commeo Timer BT über den potentialfreien Ausgange. Hinweis: Die Nebenstellen des commeo Control / Timer BT sind zu den SELVE Geräten i-Control, i-Timer Plus, i-R Control kompatibel. -
Seite 10: Inbetriebnahme
Eine einmalige Fahrtunterbrechung bei Auf- und Abfahrten, sowie eine orange blinkende Status-LED signalisieren die Einstellung der Laufzeit. Hinweis: Die Laufzeitberechnung beim commeo Control / Timer BT muss ohne Spannungsunterbrechung durchgeführt werden. Wird die Spannung während der Einstellung unterbrochen, muss mit dem ersten... -
Seite 11: Laufzeit Neu Einstellen
4.3.2 Laufzeit neu einstellen Eine bereits eingerichtet Laufzeit kann direkt am commeo Control / Timer BT gelöscht und neu eingestellt werden. Das Löschen der eingerichteten Laufzeit kann über den Service-Modus des commeo Control / Timer BT erfolgen: Bedienung Aktion Drücken Sie die STOPP-Taste für 6 Sekunden und lassen Sie diese nach der Zeit los. -
Seite 12: Funktions-/Begriffserklärungen
Unter einer lokalen Bedienung versteht man die manuelle Bedienung von Antriebe direkt durch den Anwender. Die lokale Bedienung erfolgt direkt am commeo Control / Timer BT oder auch über die erweiterte, lokale Nebenstelle. Eine lokale Bedienung ist sowohl im manuellen, als auch automatischen Betrieb des Antriebs möglich. -
Seite 13: Zwischenposition 1
Im Rollladenbetrieb ist die Zwischenposition 2 eine frei einstellbare Position, die durch ein Doppeltipp auf der AUF Taste aufgerufen wird. Wird der commeo Control / Timer BT im Profil „Jalousie“ betrieben, so wird diese Position als Wendeposition interpretiert. Die Wendung ist der Abstand zwischen der unteren Endlage und der hier eingestellten Position. -
Seite 14: Commeo Funktechnologie
Mit dem Loslassen der STOPP-Taste wird die Position gespeichert. commeo Funktechnologie Der commeo Control / Timer BT empfängt Funksignale auf der Funkfrequenz 868,1 MHz der SELVE Funktechnologie commeo. Hierbei handelt es sich um ein bidirektionales Funksystem bei dem sowohl Daten im Empfänger, als auch im Sender gespeichert werden. -
Seite 15: Lernbereitschaft Im Empfänger Aktivieren
6.1.1 Lernbereitschaft im Empfänger aktivieren Damit ein commeo Sender den commeo Control / Timer BT findet und eingelernt werden kann, muss zunächst die Lernbereitschaft im commeo Control / Timer BT aktiviert werden. Erstinbetriebnahme / Noch kein Sender eingelernt Hierzu unterbrechen Netzspannung des commeo Control / Timer BT für >... -
Seite 16: Empfänger Suchen / Selektieren
6.2.1 Empfänger suchen / selektieren Drücken Sie für 3 Sekunden die SELECT- SELECT Taste des entsprechenden commeo Senders, der im Empfänger ein-, bzw. ausgelernt werden soll. Durch das Drücken wird der SELECT-Modus gestartet und der commeo Sender sucht selbstständig alle in Reichweite befindlichen Empfänger, die in der Lernbereitschaft sind. -
Seite 17: Ein-, Bzw. Auslernen Des Senders
6.2.2 Ein-, bzw. Auslernen des Senders Nachdem Sie den Empfänger im SELECT-Modus ausgewählt haben (siehe vorheriges Kapitel) können Sie den Sender wie folgt ein-, bzw. auslernen. Drücken Sie kurz die PROG-Taste um den PROG Lernprozess durchzuführen. Dabei wird Wechsel ein-, bzw. ausgelernt. Eine grüne LED bedeutet, dass der commeo Grün Sender im Empfänger eingelernt wurde. -
Seite 18: Sendertabelle Im Empfänger Löschen
6.3 Sendertabelle im Empfänger löschen Sollten Sie nicht mehr vorhandene Sender im commeo Control / Timer BT eingelernt haben, können Sie die gesamte Senderliste aus dem Empfänger löschen. Hierzu muss sich der commeo Sender im SELECT- Modus befinden und der entsprechende commeo Control / Timer BT ausgewählt sein (siehe Kapitel oben). -
Seite 19: Bluetooth ® -Pairing
Sie können beliebige viele Geräte mit einem commeo Timer BT koppeln. Um ein Gerät zu verbinden müssen Sie folgende Schritte durchführen. Bedienung Aktion Starten Sie die App „SELVE commeo Timer“ auf Ihrem Smart-Gerät. Betätigen Sie auf der Startseite der App (Timerliste) den „+“ Button unten auf der Seite um einen neuen commeo Timer BT mit dem Gerät zu... -
Seite 20: Uhrzeit / Datum Einstellung
Bedienung Aktion Drücken Sie die STOPP-Taste des commeo Timer BT für 6 Sekunden um in den Service-Modus zu wechseln, sofern dieser noch nicht aktiv ist. Dies wird durch eine blau blinkende Status-LED am Gerät signalisiert. Drücken erneut STOPP-Taste für 12 Sekunden um die Bluetooth ®... -
Seite 21: Faq / Häufige Fragen
Falscher Anschluss Anschluss prüfen Antrieb läuft in falsche Falscher Anschluss Drähte ▲ und ▼ am Richtung Netzteil tauschen. Der commeo Control / Ein Notsignal liegt an. Notsignal abwarten oder Timer BT führt die beseitigen. lokalen Befehle über Die Laufzeit des Laufzeit einstellen. -
Seite 22: Technische Daten
Technische Daten Nennspannung 230-240 V AC / 50-60 Hz Leistungsaufnahme < 1,4 W max. 5 A / 250 V AC bei cos = 1 Schaltstrom Schutzart IP 20 Schutzklasse II nach bestimmungsgemäßer Montage Zulässige Umge- bungstemperatur 0 °C bis +55 °C Unterputz ... -
Seite 23: Allgemeine Konformitätserklärung
