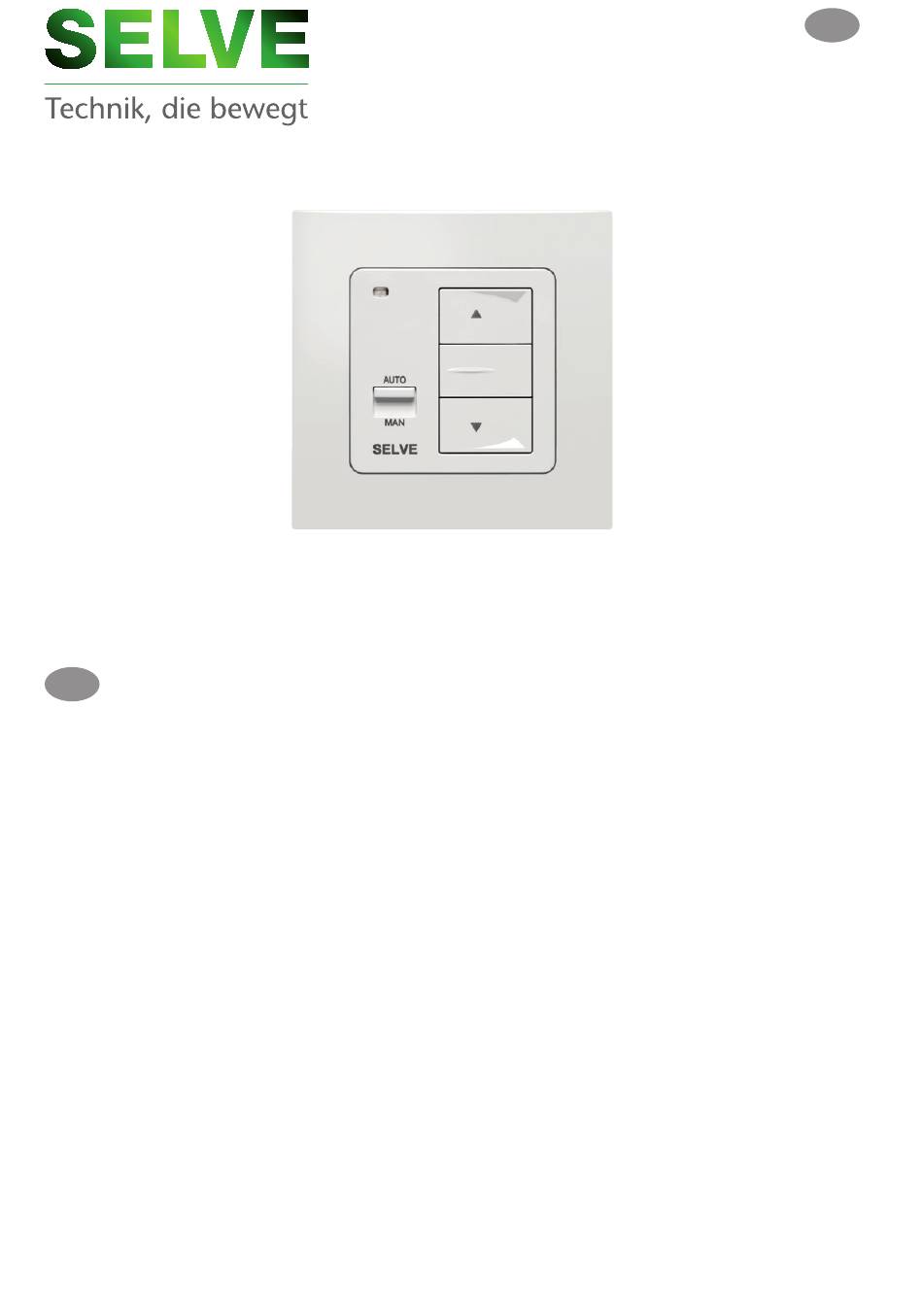

- Seite 1 Betriebsanleitung commeo Control Bitte bewahren Sie die Anleitung auf! commeo...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis WICHTIG: Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme. Beachten Sie die Sicherheitshinweise. SELVE ist nach Erscheinen dieser Betriebsanleitung nicht haftbar für Änderungen der Normen und Standards. 1. Sicherheitshinweise ............... 4 2. Allgemeines ................5 2.1. Bestimmungsgemäße Verwendung ....... 5 3. Anzeigen- und Tastenerklärung ..........6 3.1. Status-LED ............... 7... -
Seite 3: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten. • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Personen aus dem Fahrbereich der Anlagen fernhalten. • Kinder von Steuerungen fernhalten. -
Seite 4: Allgemeines
Bedienung mit jedem commeo-Funksender. 2.1. Bestimmungsgemäße Verwendung Der commeo Control darf nur für die Ansteuerung von Roll laden- und Sonnenschutz anlagen verwendet werden. • Funkanlagen dürfen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden (z. B. Krankenhäuser, Flughäfen). -
Seite 5: Anzeigen- Und Tastenerklärung

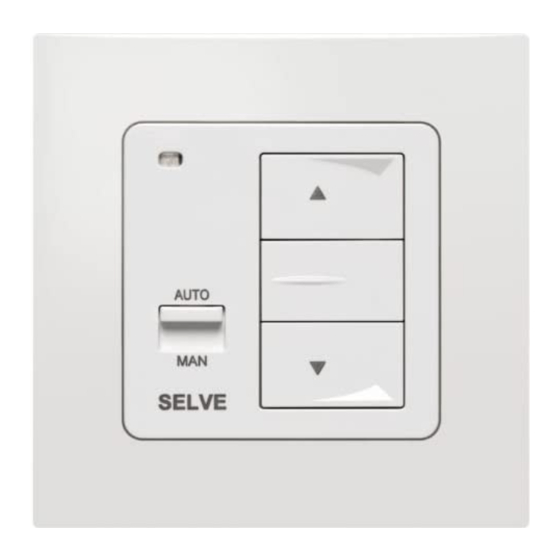

Anzeigen- und Tastenerklärung 3. Anzeigen- und T astenerklärung Ansicht von vorn Status-LED Manuell-/Automatik- AB-Taste Schiebeschalter STOPP-Taste Ansicht von hinten Kodierschalter 1 2 3 1 Obere Position Notsignalfunktion EIN Untere Position Notsignalfunktion AUS (Werkszustand) 2 Obere Position Gruppensteuergerät Untere Position Antriebssteuergerät (Werkszustand) 1 2 3 3 Obere Position ... -
Seite 6: Status-Led
Die LED signalisiert mit einem kurzen, roten Rot (kurz) Aufleuchten einen Fehler beim Ausführen eines Fahrbefehls. Die LED signalisiert, dass an dem Gerät ein Rot (dauerhaft) Notsignal anliegt. Die LED signalisiert, dass der commeo Control Blau (kurz) im Servicemodus ist. -
Seite 7: Montage
Reichweite erheblich reduzieren. • Verletzungsgefahr durch Stromschlag. Warnung! • Anschluss nur durch eine autorisierte Fachkraft. • Wird mehr als ein Antrieb über den commeo Control an gesteuert, müssen die An triebe durch Relais- steuerungen entkoppelt werden. Beachten Sie den Schaltstrom des Gerätes. - Seite 8 Montage Montageschritte 1. Schalten Sie die Netzspannung der Kabel in der Anschlussdose spannungsfrei. 2. Entfernen Sie die Schutzkappe(n) am Netzteil. 3. Schließen Sie das Netzteil entsprechend Ihrer Anwendung nach den folgenden Anschlussschemata an. 4. Setzen Sie anschließend die Schutzkappe(n) wieder auf das Netz- teil.
-
Seite 9: Anschluss Als Antriebssteuergerät
Dieser Anschlussplan erlaubt das direkte Bedienen eines beliebigen, bedrahteten Antriebs, der an den potentialfreien Ausgang des Netz- teils angeschlossen wird. Optional kann die Bedienung auch über die Nebenstelle (5-V-Klein- signalspannung) oder über einen zusätzlichen SELVE-commeo- Handsender erfolgen. commeo Control Optional:... -
Seite 10: Anschluss Als Gruppensteuergerät
Vernetzung mehrerer Geräte. Der folgende Anschlussplan zeigt die erweiterte, bedrahtete Ver- netzung mehrerer commeo Control über den potentialfreien Aus- gang. Hinweis: Die Nebenstellen des commeo Control sind mit den SELVE- Geräten i-Control, i-Timer Plus, i-R Control kompatibel. Antriebssteuergerät commeo Control... -
Seite 11: Inbetriebnahme
Eine einmalige Fahrtunterbrechung bei Auf- und Abfahrten, sowie eine orange blinkende Status-LED signalisieren die Einstellung der Laufzeit. Hinweis: Die Laufzeitberechnung beim commeo Control muss ohne Spannungsunterbrechung durchgeführt werden. Wird die Spannung während der Einstellung unterbrochen, muss mit dem ersten Schritt neu gestartet werden! -
Seite 12: Laufzeit Neu Einstellen
Montage 4.3.2. Laufzeit neu einstellen Eine bereits eingerichtete Laufzeit kann direkt am commeo Control gelöscht und neu eingestellt werden. Das Löschen der eingerichteten Laufzeit kann über den Service- Modus des commeo Control erfolgen: Bedienung Drücken Sie die STOPP-Taste für 6 Sekunden und lassen Sie diese nach der Zeit los. -
Seite 13: Funktions-/Begriffserklärungen
Unter einer lokalen Bedienung versteht man die manuelle Bedienung von Antrieben direkt durch den Anwender. Die lokale Bedienung erfolgt direkt an dem commeo Control oder auch über die erweiterte, lokale Nebenstelle. Eine lokale Bedienung ist sowohl im manuellen, als auch automatischen Betrieb des Antriebs möglich. -
Seite 14: Zwischenposition 1
Funktions-/Begriffserklärungen 5.1. Zwischenposition 1 Die Zwischenposition 1 ist eine frei einstellbare Position, die durch ein Doppeltipp auf der AB-Taste aufgerufen wird. Hinweis: Für ein korrektes Anfahren der Zwischenposition 1 muss die Laufzeit des Behangs korrekt eingestellt werden! Einstellen der Zwischenposition 1 Bedienung Fahrt Antrieb mit der AUF-Taste in die obere Endlage fahren. -
Seite 15: Zwischenposition 2/Wendeposition
Im Rollladenbetrieb ist die Zwischenposition 2 eine frei einstellbare Position, die durch ein Doppeltipp auf der AUF-Taste aufgerufen wird. Wird der commeo Control im Profil Jalousie betrieben, so wird diese Position als Wendeposition interpretiert. Die Wendung ist der Abstand zwischen der unteren Endlage und der hier eingestellten Position. -
Seite 16: Selve-Commeo-Funk
SELVE-commeo-Funk 6. SELVE-commeo-Funk Der commeo Control empfängt Funksignale auf der Funkfrequenz 868,1 MHz. Bei commeo handelt es sich um ein bidirektionales Funk- system bei dem sowohl Daten im Empfänger wie auch im Sender gespeichert werden. Dies ermöglicht eine Rückmeldung vom Emp- fänger zum Sender. -
Seite 17: Empfänger Suchen/Selektieren
SELVE-commeo-Funk 6.2.1. Empfänger suchen/selektieren Drücken Sie für 3 Sekunden die SELECT-Taste des entspre- chenden commeo-Senders, der im Empfänger ein- bzw. ausgelernt werden soll. Durch das Drücken wird der SELECT-Modus gestartet und der commeo-Sender sucht selbstständig alle in Reichweite befindlichen Empfänger, die in der Lernbereitschaft sind. Während des Suchlaufs blinkt die Status-LED des Senders schnell orange. -
Seite 18: Sender Einlernen/Auslernen
SELVE-commeo-Funk 6.2.2. Sender einlernen/auslernen Um einen Sender ein- oder auszulernen, den gewünschten Kanal wählen und die PROG-Taste für 1 Sekunde drücken. Ein grünes Aufleuchten der Status-LED bedeutet, dass der Sender eingelernt wurde. Ein rotes Aufleuchten bedeutet, dass der Sender ausgelernt wurde. Status-LED Sender = grün Sender eingelernt Status-LED Sender = rot ... -
Seite 19: Sendertabelle Im Empfänger Löschen
SELVE-commeo-Funk 6.3. Sendertabelle im Empfänger löschen Sollten Sie nicht mehr vorhandene Sender im commeo Control ein- gelernt haben, können Sie die gesamte Senderliste aus dem Emp- fänger löschen. Hierzu muss sich der commeo Sender im SELECT- Modus befinden und der entsprechende commeo Control ausge- wählt sein. -
Seite 20: Entsorgung
Entsorgung/Technische Daten 7. Entsorgung Der commeo Control enthält elektrische Bauteile, die als Elektronik- schrott entsorgt werden müssen. Den commeo Control nicht im Hausmüll entsorgen! Zur Entsorgung des commeo Control sind die Gesetze und Normen des Landes einzuhalten. Den commeo Control über die örtlichen Sammelstellen für Elektro nik-Altgeräte entsor-... -
Seite 21: Allgemeine Konformitätserklärung
Allgemeine Konformitätserklärung 9. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der commeo Control in Übereinstimmung mit den grundlegenden Anfor- derungen und den anderen relevanten Vorschriften der Richtlinien RED 2014/53/EU befindet. Die Konformitätserklärung ist einsehbar unter www.selve.de. -
Seite 22: Hinweise Für Die Fehlersuche
Anschluss prüfen Antrieb läuft in die falsche Falscher Anschluss Drähte ▲ und ▼ am Netzteil Richtung tauschen Der commeo Control führt die Notsignal steht an Notsignal abwarten oder lokalen Befehle über die beseitigen Tasten bzw. der Nebenstellen Laufzeit nicht eingestellt... - Seite 23 SELVE GmbH & Co. KG Werdohler Landstraße 286 D-58513 Lüdenscheid Tel.: +49 2351 925-299 Fax: +49 2351 925-111 Internet: www.selve.de E-Mail: info@selve.de...
