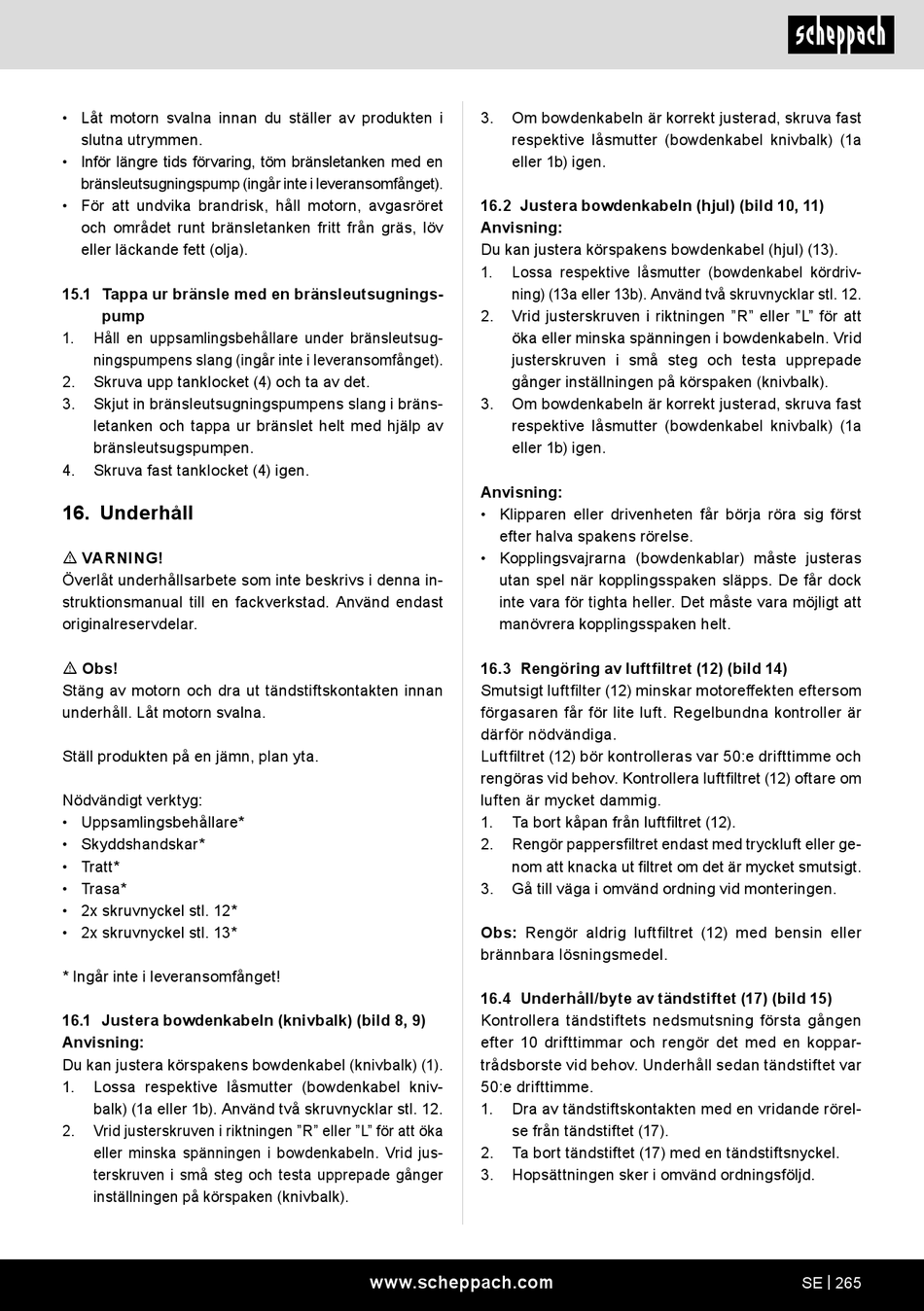

• Låt motorn svalna innan du ställer av produkten i
slutna utrymmen.
• Inför längre tids förvaring, töm bränsletanken med en
bränsleutsugningspump (ingår inte i leveransomfånget).
• För att undvika brandrisk, håll motorn, avgasröret
och området runt bränsletanken fritt från gräs, löv
eller läckande fett (olja).
15.1 Tappa ur bränsle med en bränsleutsugnings-
pump
1.
Håll en uppsamlingsbehållare under bränsleutsug-
ningspumpens slang (ingår inte i leveransomfånget).
2.
Skruva upp tanklocket (4) och ta av det.
3.
Skjut in bränsleutsugningspumpens slang i bräns-
letanken och tappa ur bränslet helt med hjälp av
bränsleutsugspumpen.
4.
Skruva fast tanklocket (4) igen.
16. Underhåll
m VARNING!
Överlåt underhållsarbete som inte beskrivs i denna in-
struktionsmanual till en fackverkstad. Använd endast
originalreservdelar.
m Obs!
Stäng av motorn och dra ut tändstiftskontakten innan
underhåll. Låt motorn svalna.
Ställ produkten på en jämn, plan yta.
Nödvändigt verktyg:
• Uppsamlingsbehållare*
• Skyddshandskar*
• Tratt*
• Trasa*
• 2x skruvnyckel stl. 12*
• 2x skruvnyckel stl. 13*
* Ingår inte i leveransomfånget!
16.1 Justera bowdenkabeln (knivbalk) (bild 8, 9)
Anvisning:
Du kan justera körspakens bowdenkabel (knivbalk) (1).
1.
Lossa respektive låsmutter (bowdenkabel kniv-
balk) (1a eller 1b). Använd två skruvnycklar stl. 12.
2.
Vrid justerskruven i riktningen "R" eller "L" för att öka
eller minska spänningen i bowdenkabeln. Vrid jus-
terskruven i små steg och testa upprepade gånger
inställningen på körspaken (knivbalk).
3.
Om bowdenkabeln är korrekt justerad, skruva fast
respektive låsmutter (bowdenkabel knivbalk) (1a
eller 1b) igen.
16.2 Justera bowdenkabeln (hjul) (bild 10, 11)
Anvisning:
Du kan justera körspakens bowdenkabel (hjul) (13).
1.
Lossa respektive låsmutter (bowdenkabel kördriv-
ning) (13a eller 13b). Använd två skruvnycklar stl. 12.
2.
Vrid justerskruven i riktningen "R" eller "L" för att
öka eller minska spänningen i bowdenkabeln. Vrid
justerskruven i små steg och testa upprepade
gånger inställningen på körspaken (knivbalk).
3.
Om bowdenkabeln är korrekt justerad, skruva fast
respektive låsmutter (bowdenkabel knivbalk) (1a
eller 1b) igen.
Anvisning:
• Klipparen eller drivenheten får börja röra sig först
efter halva spakens rörelse.
• Kopplingsvajrarna (bowdenkablar) måste justeras
utan spel när kopplingsspaken släpps. De får dock
inte vara för tighta heller. Det måste vara möjligt att
manövrera kopplingsspaken helt.
16.3 Rengöring av luftfiltret (12) (bild 14)
Smutsigt luftfilter (12) minskar motoreffekten eftersom
förgasaren får för lite luft. Regelbundna kontroller är
därför nödvändiga.
Luftfiltret (12) bör kontrolleras var 50:e drifttimme och
rengöras vid behov. Kontrollera luftfiltret (12) oftare om
luften är mycket dammig.
1.
Ta bort kåpan från luftfiltret (12).
2.
Rengör pappersfiltret endast med tryckluft eller ge-
nom att knacka ut filtret om det är mycket smutsigt.
3.
Gå till väga i omvänd ordning vid monteringen.
Obs: Rengör aldrig luftfiltret (12) med bensin eller
brännbara lösningsmedel.
16.4 Underhåll/byte av tändstiftet (17) (bild 15)
Kontrollera tändstiftets nedsmutsning första gången
efter 10 drifttimmar och rengör det med en koppar-
trådsborste vid behov. Underhåll sedan tändstiftet var
50:e drifttimme.
1.
Dra av tändstiftskontakten med en vridande rörel-
se från tändstiftet (17).
2.
Ta bort tändstiftet (17) med en tändstiftsnyckel.
3.
Hopsättningen sker i omvänd ordningsföljd.
www.scheppach.com
SE | 265
