Art.Nr.
59112769942
AusgabeNr.
59112769942_1001
Rev.Nr.
30/07/2024

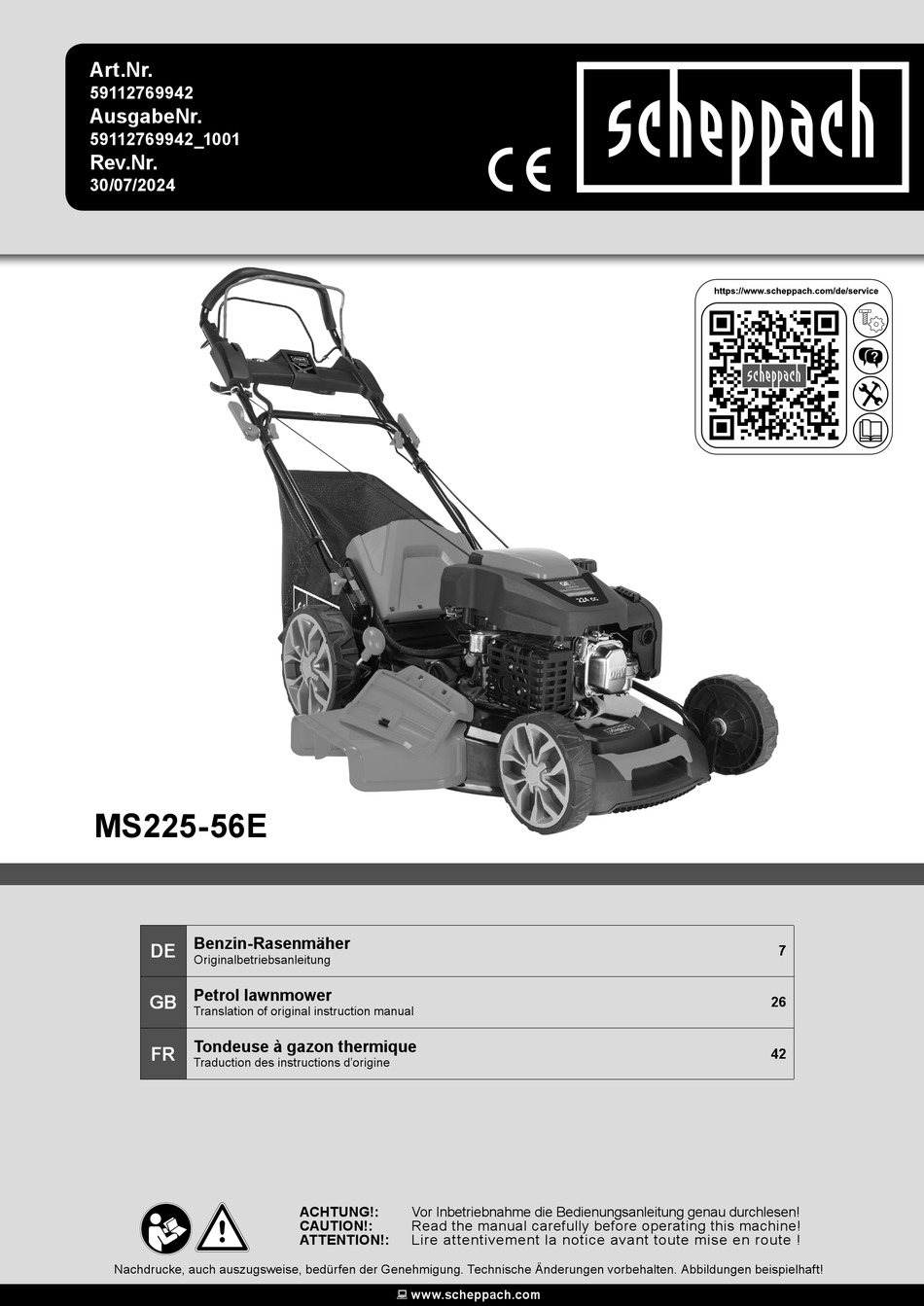

MS225-56E
Benzin-Rasenmäher
DE
Originalbetriebsanleitung
Petrol lawnmower
GB
Translation of original instruction manual
Tondeuse à gazon thermique
FR
Traduction des instructions d'origine
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
ACHTUNG!:
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!:
Read the manual carefully before operating this machine!
ATTENTION!:
Lire attentivement la notice avant toute mise en route !
www.scheppach.com
7
26
42
