Technisches Handbuch de
4.13
Unterteilung, senkrecht/ waagerecht
Unterteilungen werden eingesetzt um das Produkt besser platzieren zu können. Die senkrechte Unterteilung wird
bei schmaler, senkrecht stehender Produkte eingesetzt.
Kleine quadratische Produkte werden mit der waagerechten Unterteilung in der Spirale geführt.

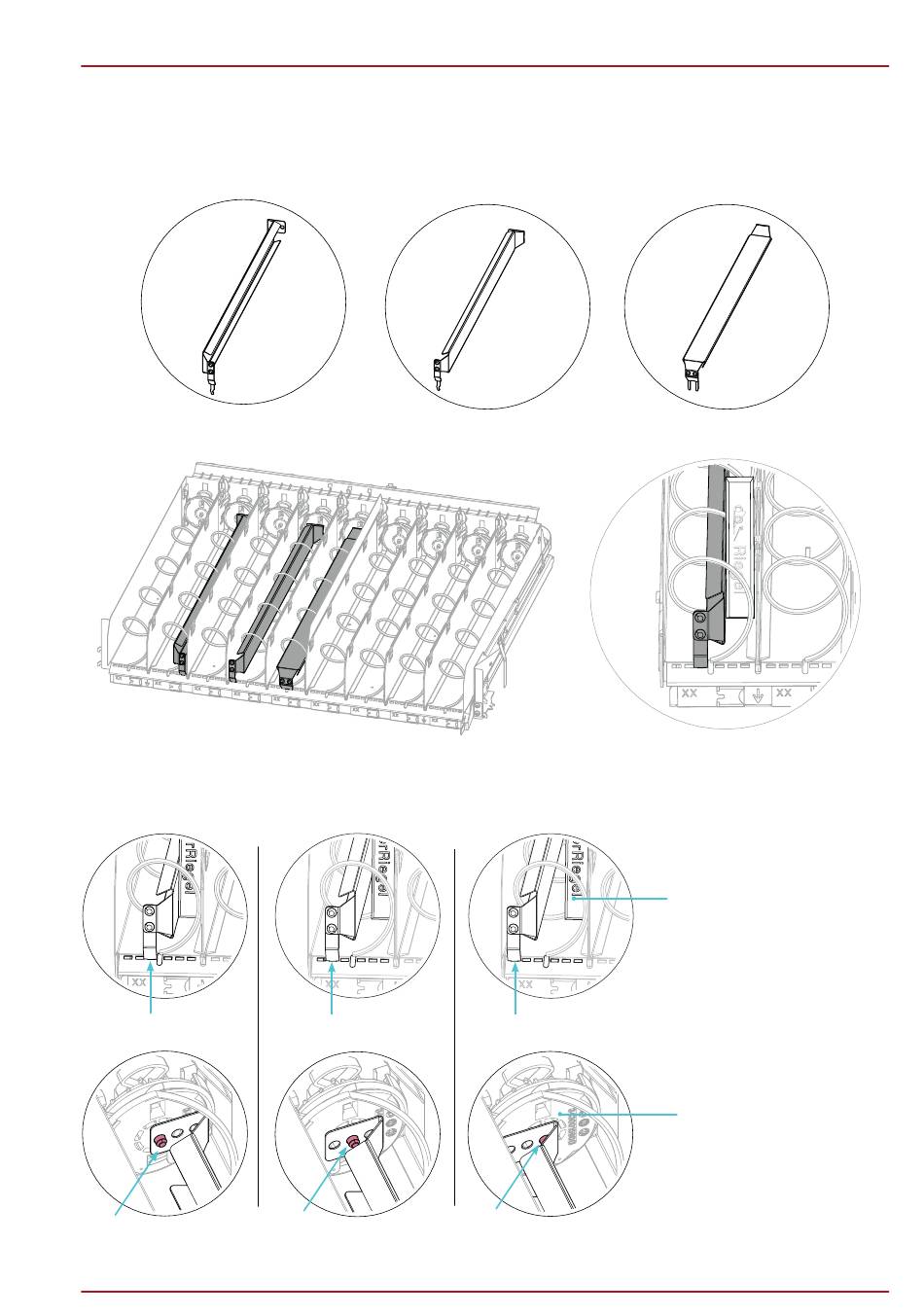

Unterteilung senkrecht rechts
Sie können die senkrechte Unterteilung in drei Positionen stecken und dadurch rechts von dem Bügel bei linker
Spirale eine Verbreiterung erreichten.
In der nachfolgenden Abbildung ist eine linke Spirale mit Riegelware dargestellt. Sie müssen den Bügel entspre-
chend hinten in die Aufnahme aus Kunststoff stecken, damit der Bügel parallel verläuft.
Pos.1
Pos.1
339 66 010 11 _ 021
Unterteilung senkrecht links
Pos.2
Pos.2
Automat umbauen bzw. reparieren
Pos.3
Pos.3
Unterteilung waagerecht
Verbreiterung für
Produkt
Aufnahme aus Kunststoff
29 / 44
