Automat umbauen bzw. reparieren

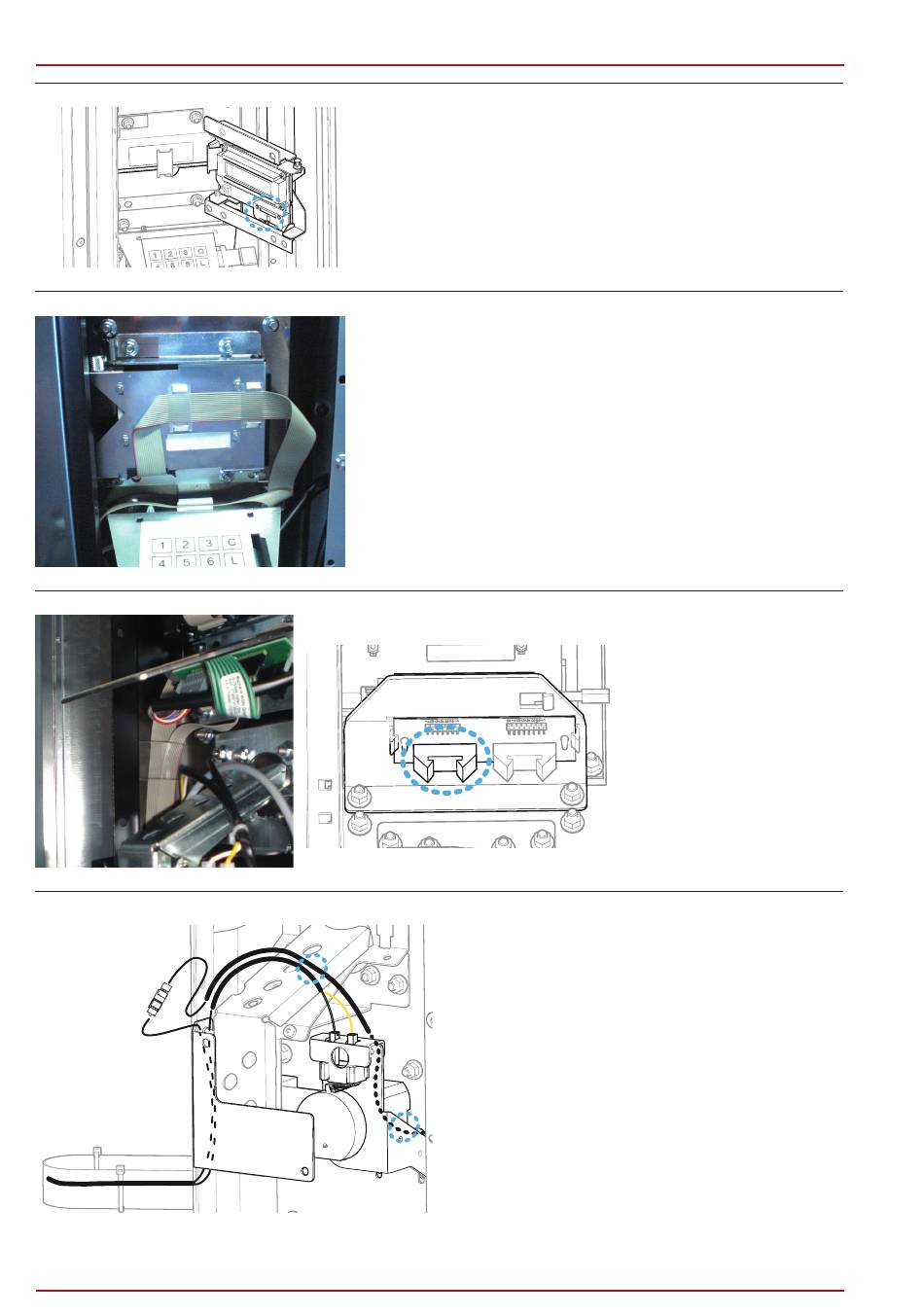

5. 16-poligen Flachstecker am Display einstecken
6. Flachbandkabel an der Rückseite vom Display entsprechend Abbildung verlegen
7. 10-poligen Flachstecker unter der Tastatur einstecken und entsprechend Abbildung verlegen
8. Leitungen vom Taster und Rückgabemotor anschließen
Stocko
20 / 44
Flachsteckhülsen am Taster aufstecken (weiße und
gelbe Leitung)
Leitung vom Rückgabemotor verlegen (weiße und
rote Leitung)
Isoliersteckhülse in Steckergehäuse Stocko einste-
cken
mit Kabelbindern befestigen (blaue Kreise)
SN 48 EB03; SN 48 RB03
339 66 010 11 _ 021
