Technisches Handbuch de

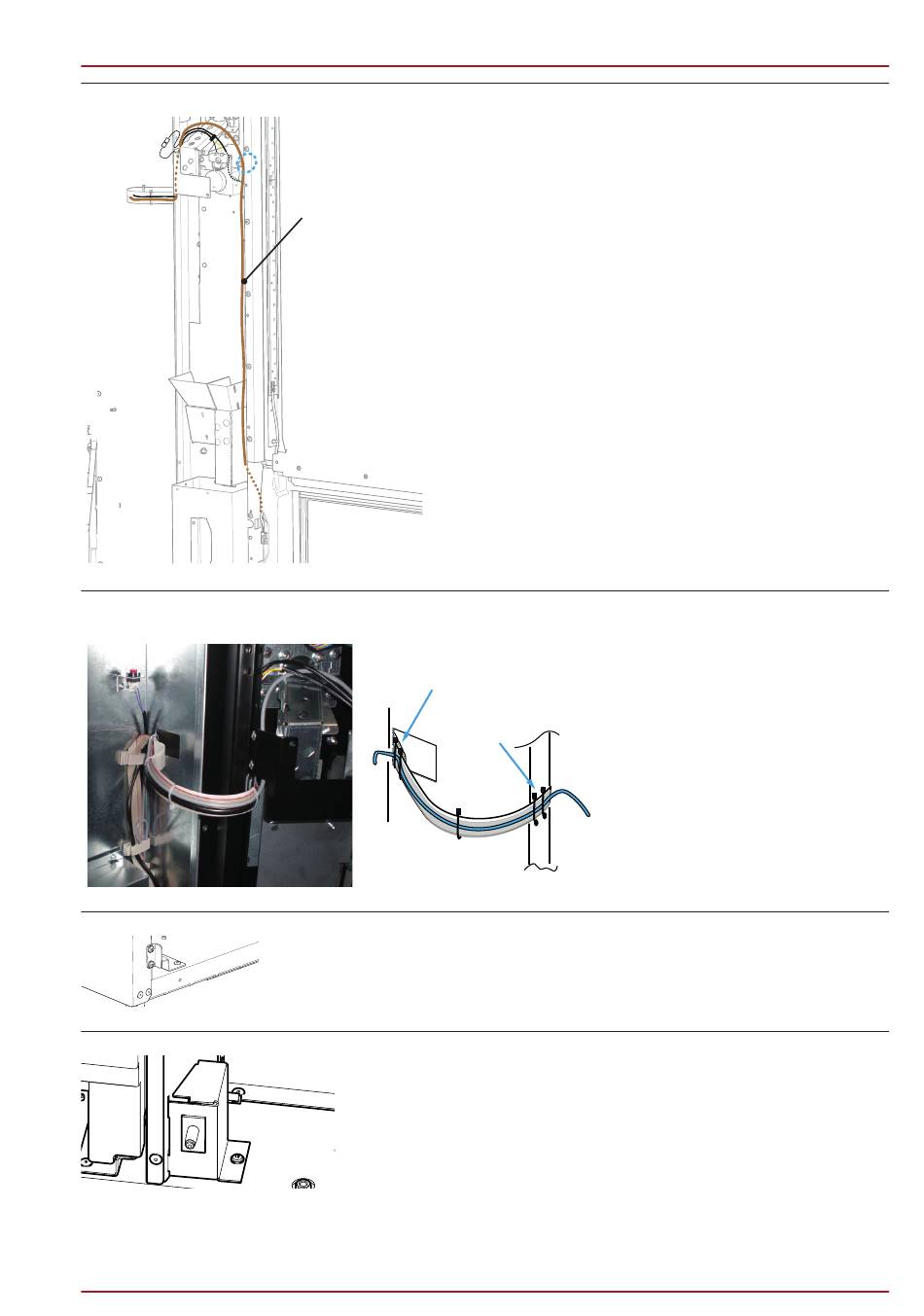

9. Leitung für die LED Beleuchtung herstellen
10. Im Bereich vom Türscharnier die Leitung in großen Bögen nach Abbildung verlegen. Durch Öffnen und Schlie-
ßen der Tür sind die Leitungen mechanischer Belastungen ausgesetzt.
11. Türauflagewinkel einsetzen und mit Schrauben befestigen
12. Türkontaktschalter einklinken und mit Schraube befestigen
339 66 010 11 _ 021
Leitung LED Be-
leuchtung
k
Automat umbauen bzw. reparieren
Leitung zur LED Beleuchtung entsprechend Abbildung
verlegen und mit Kabelbinder sichern (braune Leitung).
Steckverbindung unten herstellen
Abdeckung einsetzen und mit Schrauben befestigen
k mit 2 Kabelbindern befestigen
l
l mit 2 Kabelbindern befestigen
21 / 44
