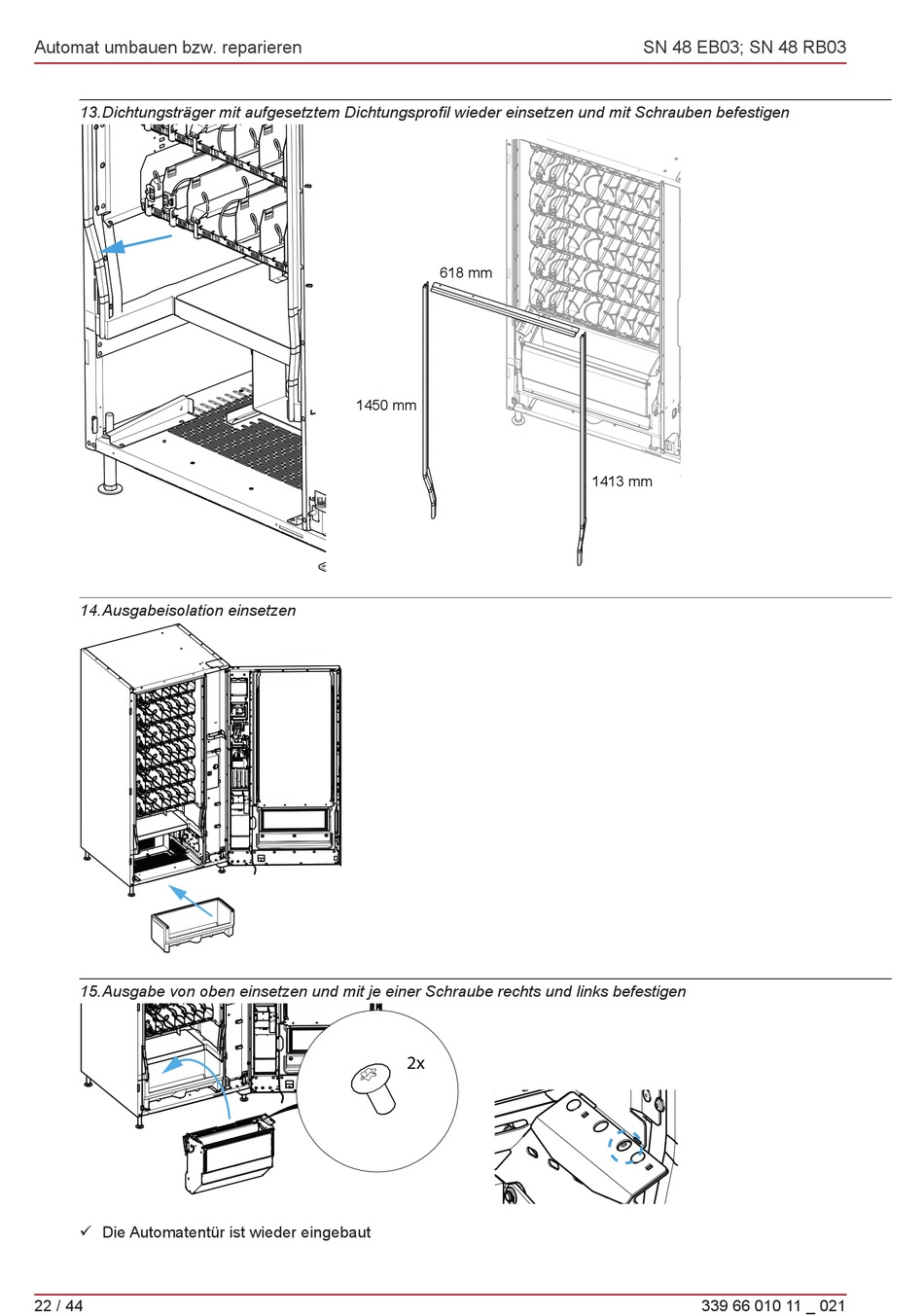

Automat umbauen bzw. reparieren
13. Dichtungsträger mit aufgesetztem Dichtungsprofil wieder einsetzen und mit Schrauben befestigen
14. Ausgabeisolation einsetzen
15. Ausgabe von oben einsetzen und mit je einer Schraube rechts und links befestigen
9 Die Automatentür ist wieder eingebaut
22 / 44
618 mm
1450 mm
2x
SN 48 EB03; SN 48 RB03
1413 mm
339 66 010 11 _ 021
