Technisches Handbuch de

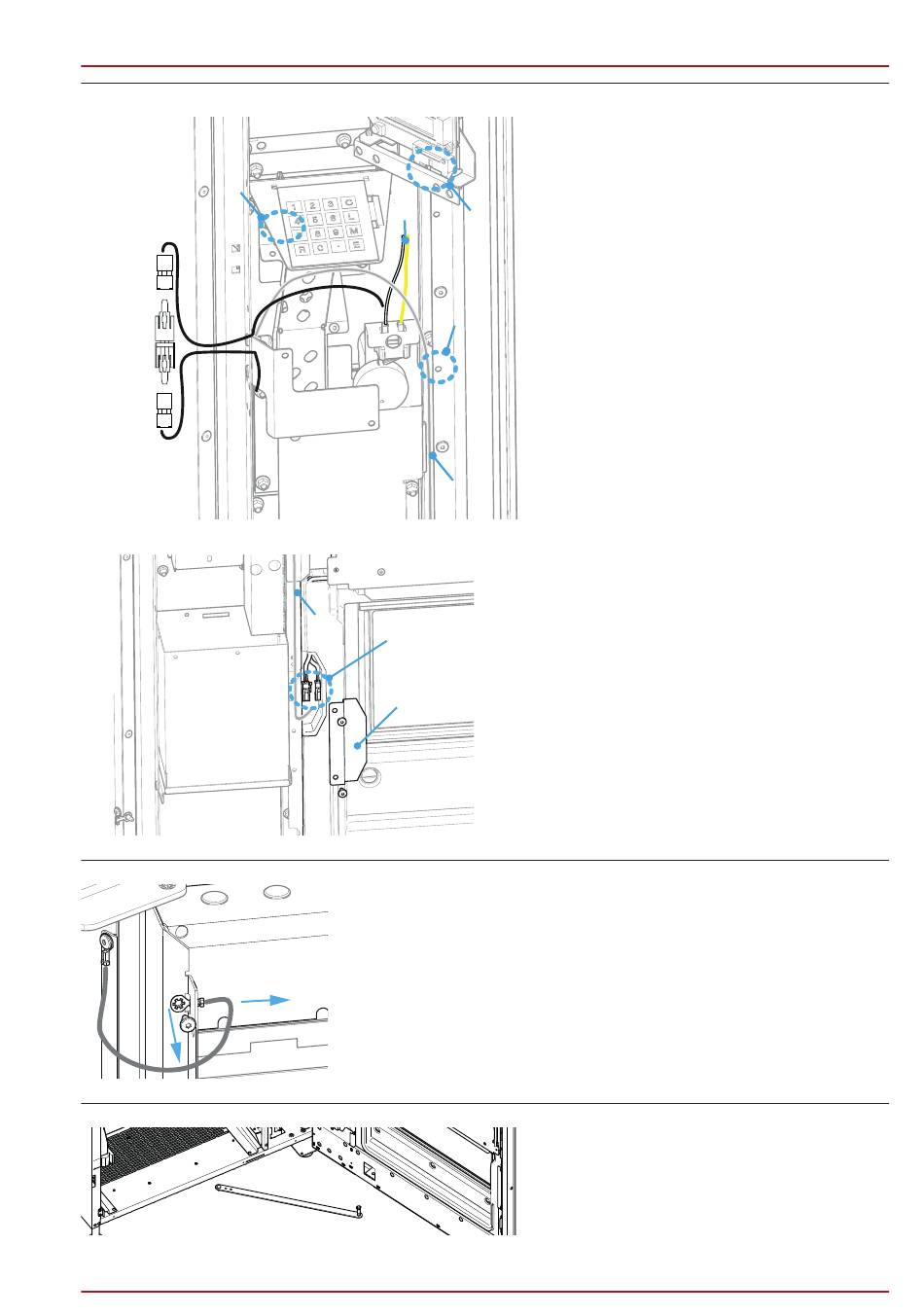

7. Kabelbaum folgendermaßen an der Tür trennen:
b
f
8. Torx Schraube an der Tür lösen und Flachstecker für Masseverbindung frei legen (oben und unten).
9. Türsperre entfernen (falls vorhanden)
339 66 010 11 _ 021
c
a
d
e
e
h
g
Automat umbauen bzw. reparieren
a Flachstecker am aufgeklapptem Display
abziehen
b Flachstecker unter der Folientastatur
abziehen
c Flachsteckhülsen vom Taster abziehen
d Kabelbinder trennen um die Leitungen
frei zu legen
e Leitung zur LED Beleuchtung
f Isoliersteckhülse aus Steckergehäuse
Stocko heraus ziehen (Leitung Rückgabe-
motor)
e Leitung zur LED Beleuchtung
g Schrauben lösen, Abdeckung entfernen
h Steckverbindung lösen
17 / 44
