Automat umbauen bzw. reparieren
4.12

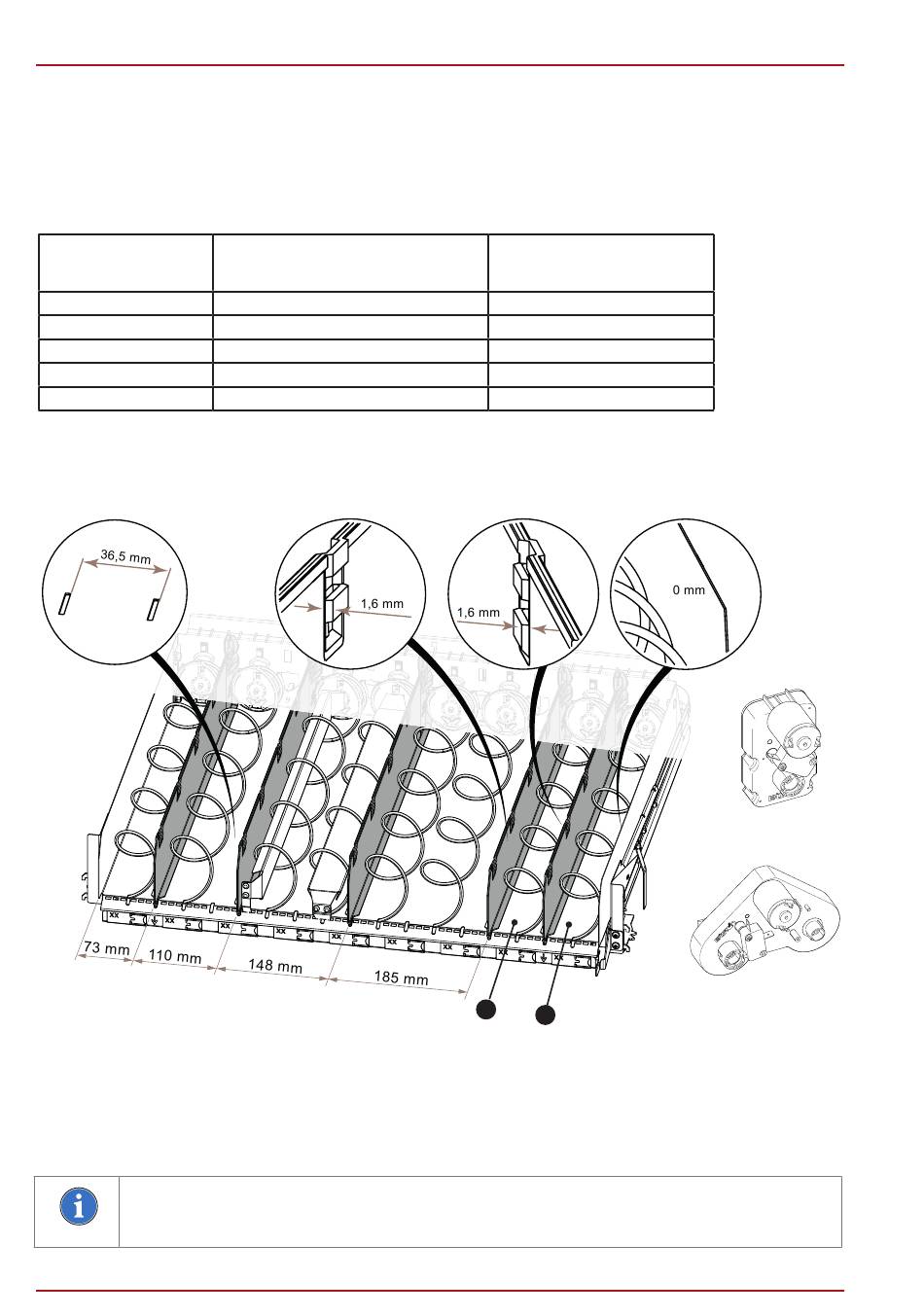

Teilung Warenfach
▪ Ab Werk werden die Spiralwarenfächer in einer Grundkonfiguration gefertigt. Später können die Spiralwarenfächer
an neue Layouts angepasst werden.
▪ Horizontale und vertikale Unterteilungen sind erhältlich.
▪ Die Zwischenwand lässt sich einfach zurückschieben und aushängen. Durch Neupositionierung ergeben sich folgen-
de Maße:
Faktor
1,0
1,5
2,0
2,5
3,0
* 0,5 der Teilung: 73 mm/ 2 = 36,5 mm
1. Die theoretische Warenfachbreite ist 73,0 mm minus 1,6 mm
2. Hier befinden sich auf beiden Seiten der Zwischenwand zwei Erhöhungen mit je 1,6 mm. Die Zwischenwand
hat 2 mm Stärke. Damit ergibt sich eine Warenfachbreite von 73,0 mm minus 5,20 mm = 67,8 mm.
HINWEIS
Die Produkte müssen stets kleiner sein, als die hier angegebene Breite. Schleifende, klemmende
Produkte lassen sich unzuverlässig in Spiralen ausgeben.
28 / 44
Breite
Rastung Warenfach
73 mm *
110 mm
148 mm
185 mm
222 mm
SN 48 EB03; SN 48 RB03
Breite für Produkte
67,8 mm
-
-
-
-
2
1
339 66 010 11 _ 021
