Automat warten

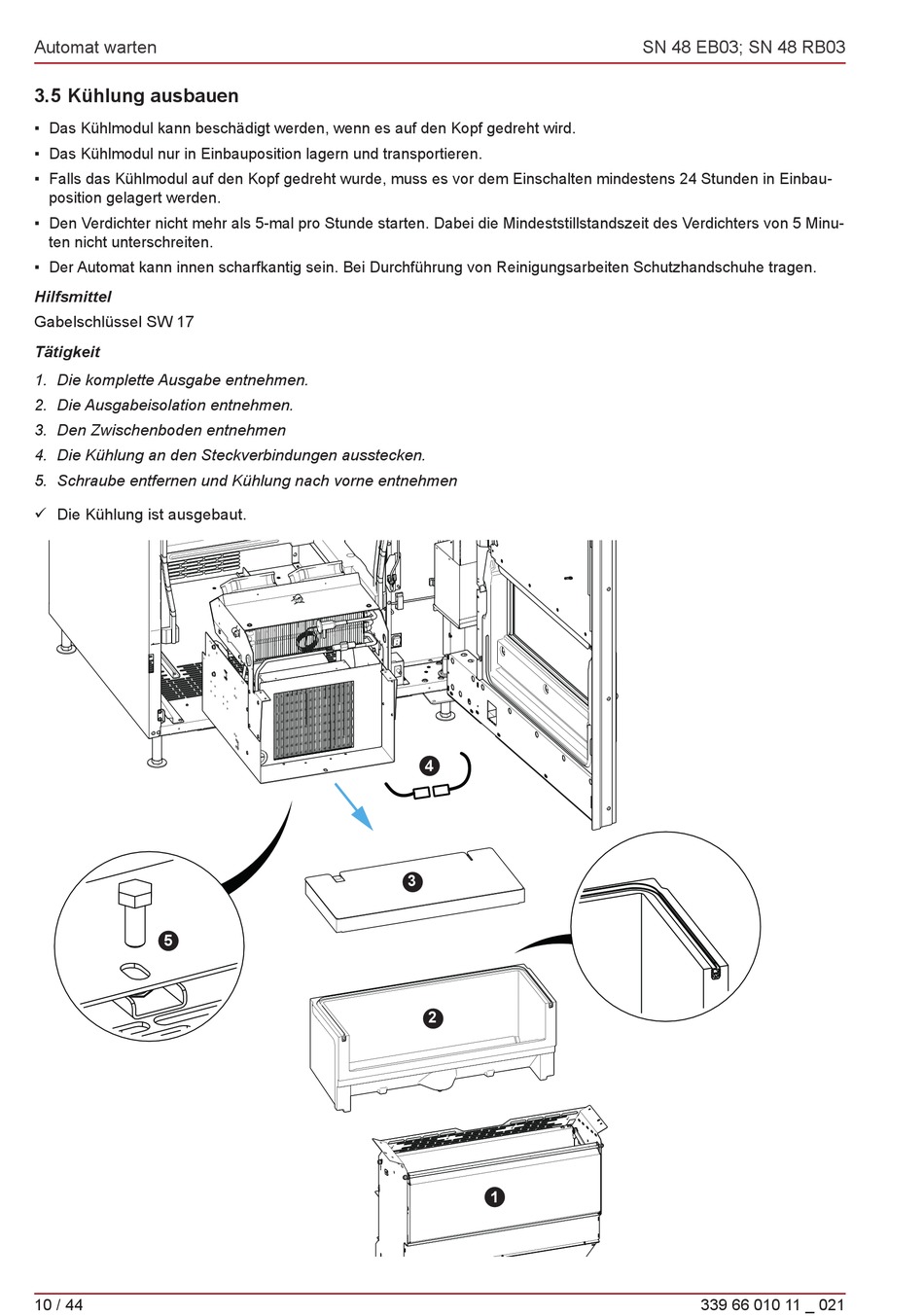

3.5 Kühlung ausbauen
▪ Das Kühlmodul kann beschädigt werden, wenn es auf den Kopf gedreht wird.
▪ Das Kühlmodul nur in Einbauposition lagern und transportieren.
▪ Falls das Kühlmodul auf den Kopf gedreht wurde, muss es vor dem Einschalten mindestens 24 Stunden in Einbau-
position gelagert werden.
▪ Den Verdichter nicht mehr als 5-mal pro Stunde starten. Dabei die Mindeststillstandszeit des Verdichters von 5 Minu-
ten nicht unterschreiten.
▪ Der Automat kann innen scharfkantig sein. Bei Durchführung von Reinigungsarbeiten Schutzhandschuhe tragen.
Hilfsmittel
Gabelschlüssel SW 17
Tätigkeit
1. Die komplette Ausgabe entnehmen.
2. Die Ausgabeisolation entnehmen.
3. Den Zwischenboden entnehmen
4. Die Kühlung an den Steckverbindungen ausstecken.
5. Schraube entfernen und Kühlung nach vorne entnehmen
9 Die Kühlung ist ausgebaut.
5
10 / 44
4
3
2
1
SN 48 EB03; SN 48 RB03
339 66 010 11 _ 021
