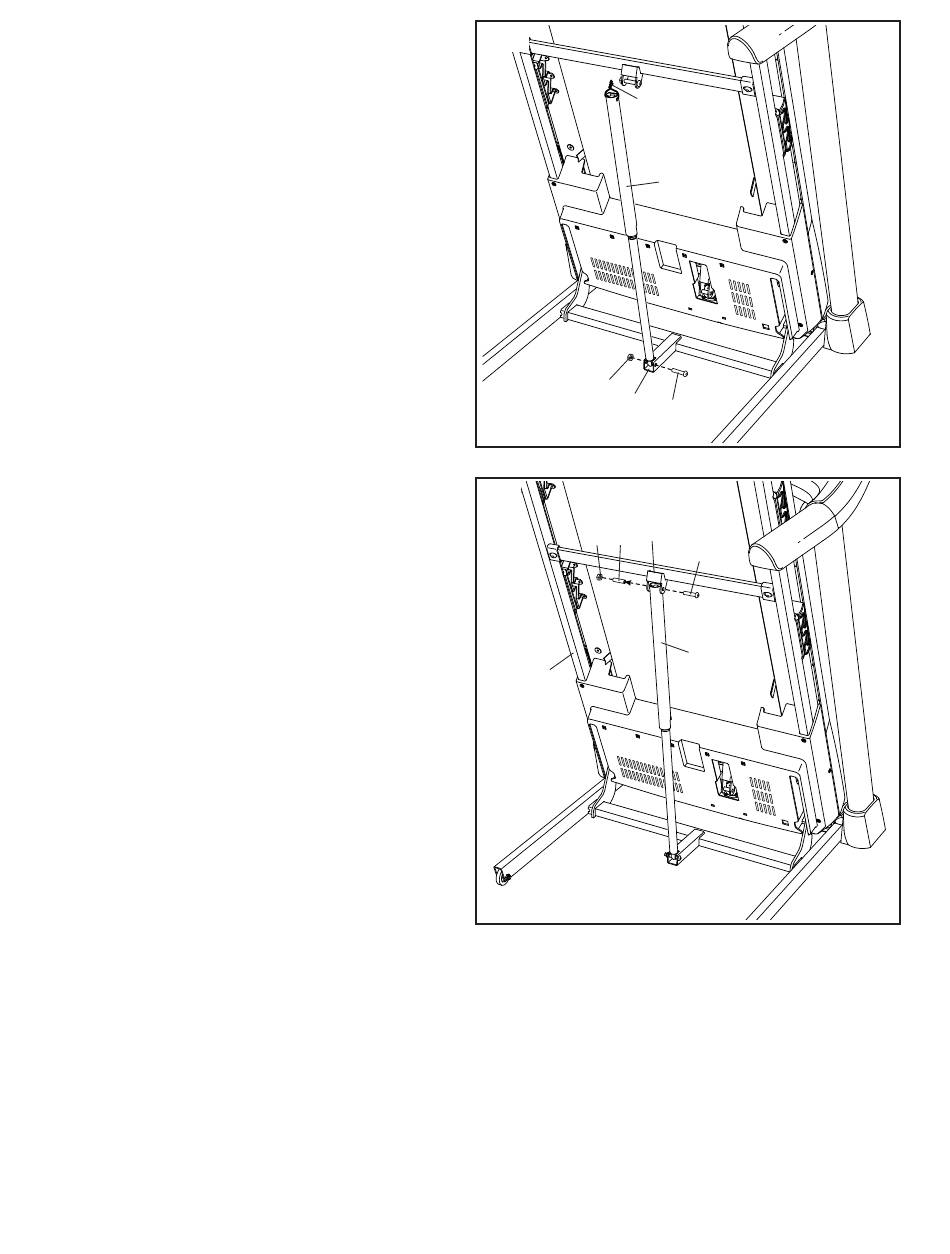

14. Entfernen Sie die 5/16" Mutter (39) und den
5/16" x 1 3/4" Bolzen (17) von der Halterung an
der Basis (97).
Als Nächstes richten Sie die Lagerungsarretie-
rung (84) wie abgebildet aus.
Befestigen Sie das untere Ende der Lagerungs-
arretierung (84) mit dem 5/16" x 1 3/4" Bolzen
(17) und der 5/16" Mutter (39) an der Halterung
der Basis (97).
Dann richten Sie die Lagerungsarretierung (84)
in eine vertikale Position auf und entfernen das
Band (K).
15. Entfernen Sie die 5/16" Mutter (39) und den
5/16" x 2 1/4" Bolzen (48) von der Halterung der
Arretierungsquerstange (103).
Richten Sie das obere Ende der Lagerungs-
arretierung (84) auf die Halterung der Arretie-
rungsquerstange (103) aus und führen Sie den
5/16" x 2 1/4" Bolzen (48) durch die Halterung
und die Lagerungsarretierung. Dadurch wird
ein Abstandhalter (L) aus der Lagerungsar-
retierung hinausgeschoben; werfen Sie den
Abstandhalter weg.
Als Nächstes ziehen Sie die 5/16" Mutter (39)
auf dem 5/16" x 2 1/4" Bolzen (48) fest. Ziehen
Sie die Mutter nicht zu fest an. Die Lage-
rungsarretierung (84) muss drehbar bleiben.
Dann lassen Sie den Rahmen (60) herunter
(siehe DAS LAUFBANDGERÄT ZUR VER-
WENDUNG HERUNTERLASSEN auf Seite 27).
14
K
39
97
15
103
39 L
60
14
84
17
48
84
