Betjening

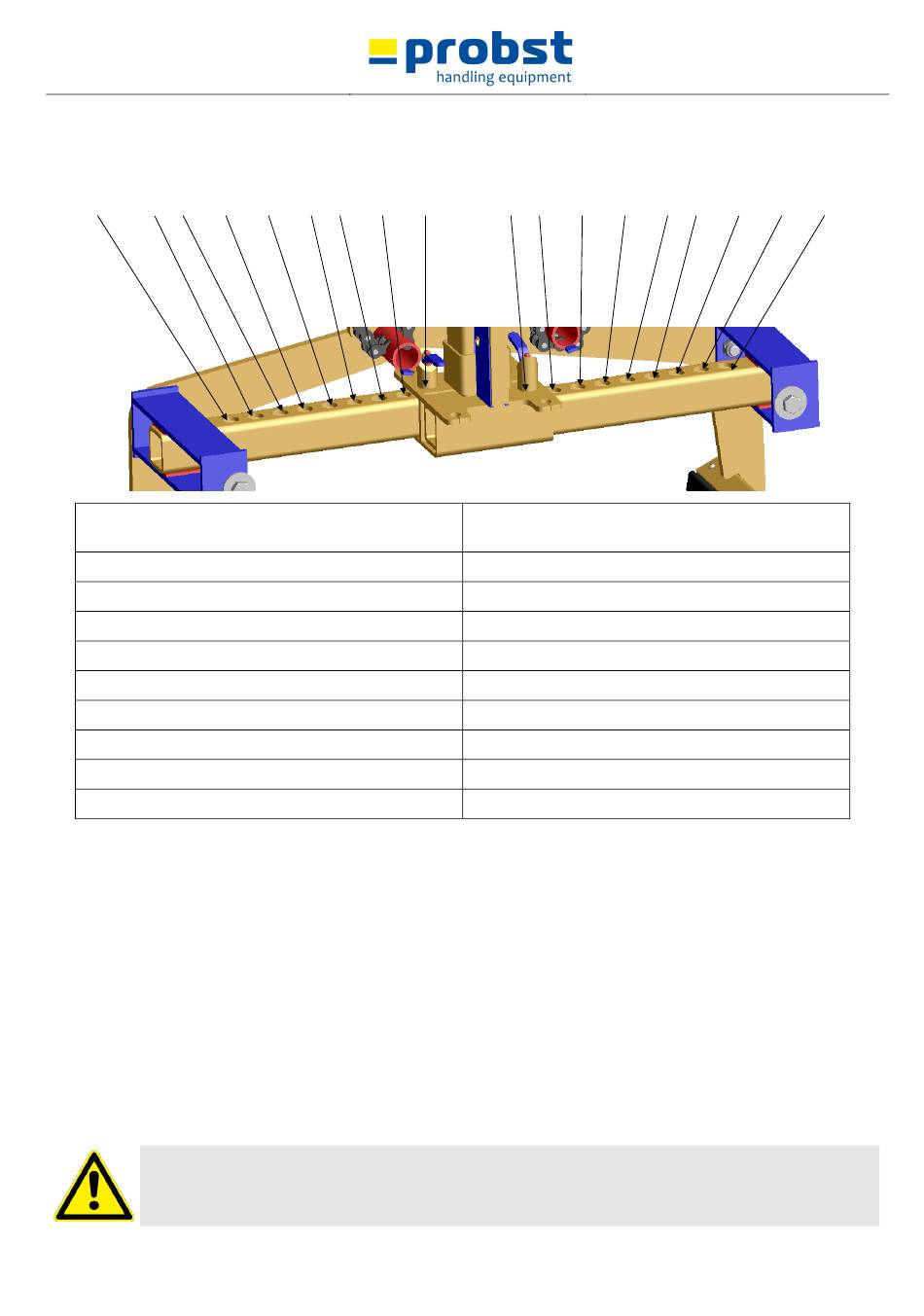

5.3 Gribeområder
1 2 3 4
Gribeområdeindstilling vha. positionerne for
indstillingshullerne (symmetrisk):
Pos.1 (højre) + Pos.1 (venstre)
Pos.2 (højre) + Pos.2 (venstre)
Pos.3 (højre) + Pos.3 (venstre)
Pos.4 (højre) + Pos.4 (venstre)
Pos.5 (højre) + Pos.5 (venstre)
Pos.6 (højre) + Pos.6 (venstre)
Pos.7 (højre) + Pos.7 (venstre)
Pos.8 (højre) + Pos.8 (venstre)
Pos.9 (højre) + Pos.9 (venstre)
6 Betjening
6.1 Betjening af enheder med omskiftningsautomatik
•
Enheden forbindes med løfteudstyret/den bærende enhed (f.eks. gravko).
•
Vha. de gribeemner, der skal transporteres, indstilles gribeområdet på enheden.
•
Med løfteudstyret/den bærende enhed positioneres enheden over gribeemnet og sænkes.
•
Så snart, enheden er sænket helt, frigives omstillingsautomatikken og fastlåses ved den efterfølgende
løftning.
•
Gribeemnet kan nu transporteres til bestemmelsesstedet og sænkes.
•
Såsnart gribeemnet er sænket og placeret, fastlåses omskiftningsautomatiken, og enheden kan løftes.
•
Denne enhed er et udstyr, der kan betjens af ÉN MAND.
Uden løft / support-enhed, kan enheden kun parkeres på et plant underlag. Gribearmene skal være
tilstrækkeligt åbent til at sikre en sikker bevoksning af indretningen. Ellers fare for deponering findes!
5310.0256
5 6 7 8 9 9 8 7 6
Mulige gribeområder for
gribeemner (produktmål):
fra ~ 0 til
fra ~ 80 til
fra ~ 160 til
fra ~ 270 til
fra ~ 350 til
fra ~ 430 til
fra ~ 500 til
fra ~ 570 til
fra ~ 640 til
V8
5 4 3 2
~ 80 mm
~ 160 mm
~ 270 mm
~ 350 mm
~ 430 mm
~ 500 mm
~ 570 mm
~ 640 mm
~ 730 mm
