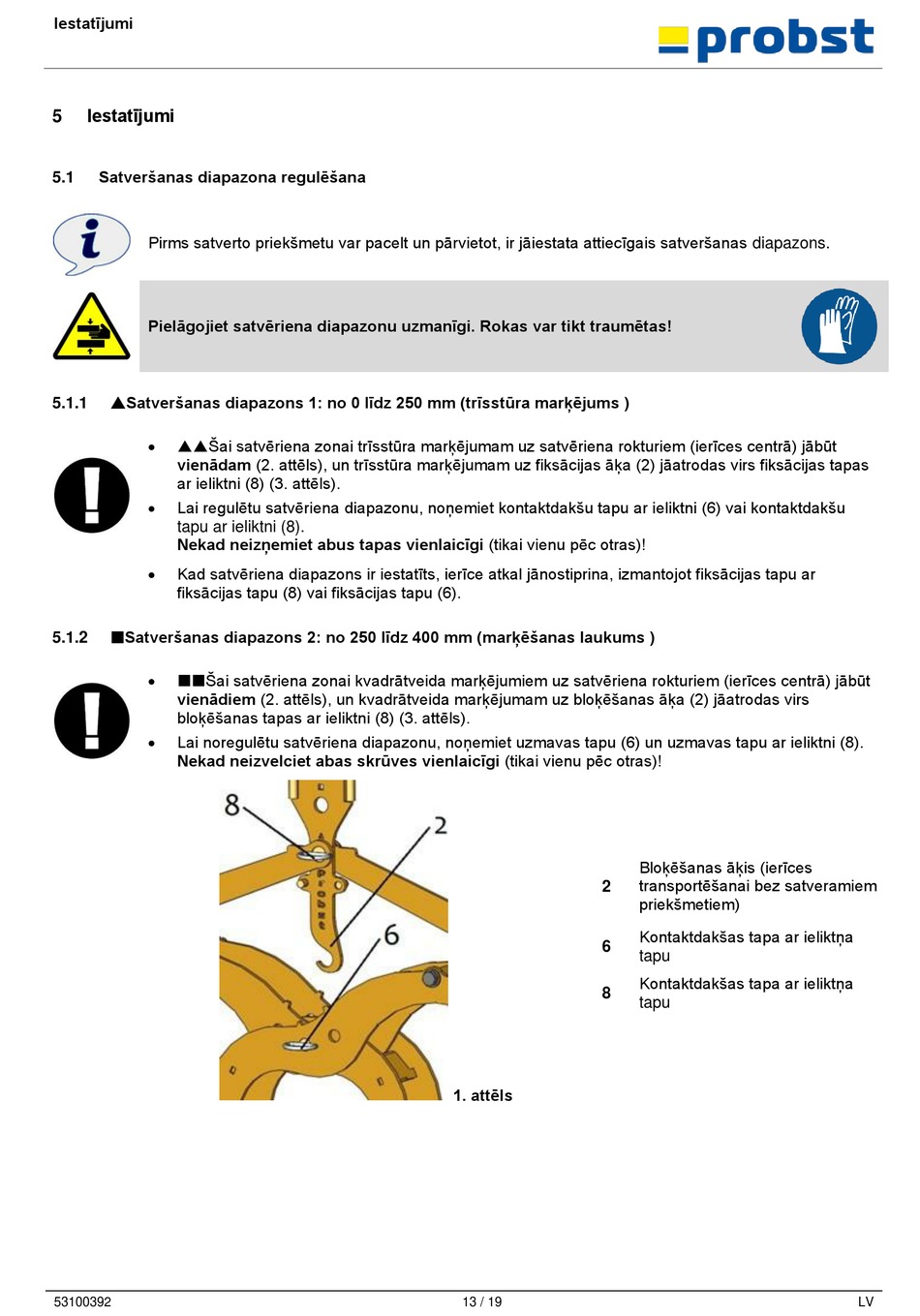

Iestatījumi
5
Iestatījumi
Satveršanas diapazona regulēšana
5.1
Pirms satverto priekšmetu var pacelt un pārvietot, ir jāiestata attiecīgais satveršanas diapazons.
Pielāgojiet satvēriena diapazonu uzmanīgi. Rokas var tikt traumētas!
Satveršanas diapazons 1: no 0 līdz 250 mm (trīsstūra marķējums )
5.1.1
Šai satvēriena zonai trīsstūra marķējumam uz satvēriena rokturiem (ierīces centrā) jābūt
vienādam (2. attēls), un trīsstūra marķējumam uz fiksācijas āķa (2) jāatrodas virs fiksācijas tapas
ar ieliktni (8) (3. attēls).
Lai regulētu satvēriena diapazonu, noņemiet kontaktdakšu tapu ar ieliktni (6) vai kontaktdakšu
tapu ar ieliktni (8).
Nekad neizņemiet abus tapas vienlaicīgi (tikai vienu pēc otras)!
Kad satvēriena diapazons ir iestatīts, ierīce atkal jānostiprina, izmantojot fiksācijas tapu ar
fiksācijas tapu (8) vai fiksācijas tapu (6).
Satveršanas diapazons 2: no 250 līdz 400 mm (marķēšanas laukums )
5.1.2
Šai satvēriena zonai kvadrātveida marķējumiem uz satvēriena rokturiem (ierīces centrā) jābūt
vienādiem (2. attēls), un kvadrātveida marķējumam uz bloķēšanas āķa (2) jāatrodas virs
bloķēšanas tapas ar ieliktni (8) (3. attēls).
Lai noregulētu satvēriena diapazonu, noņemiet uzmavas tapu (6) un uzmavas tapu ar ieliktni (8).
Nekad neizvelciet abas skrūves vienlaicīgi (tikai vienu pēc otras)!
53100392
2
6
8

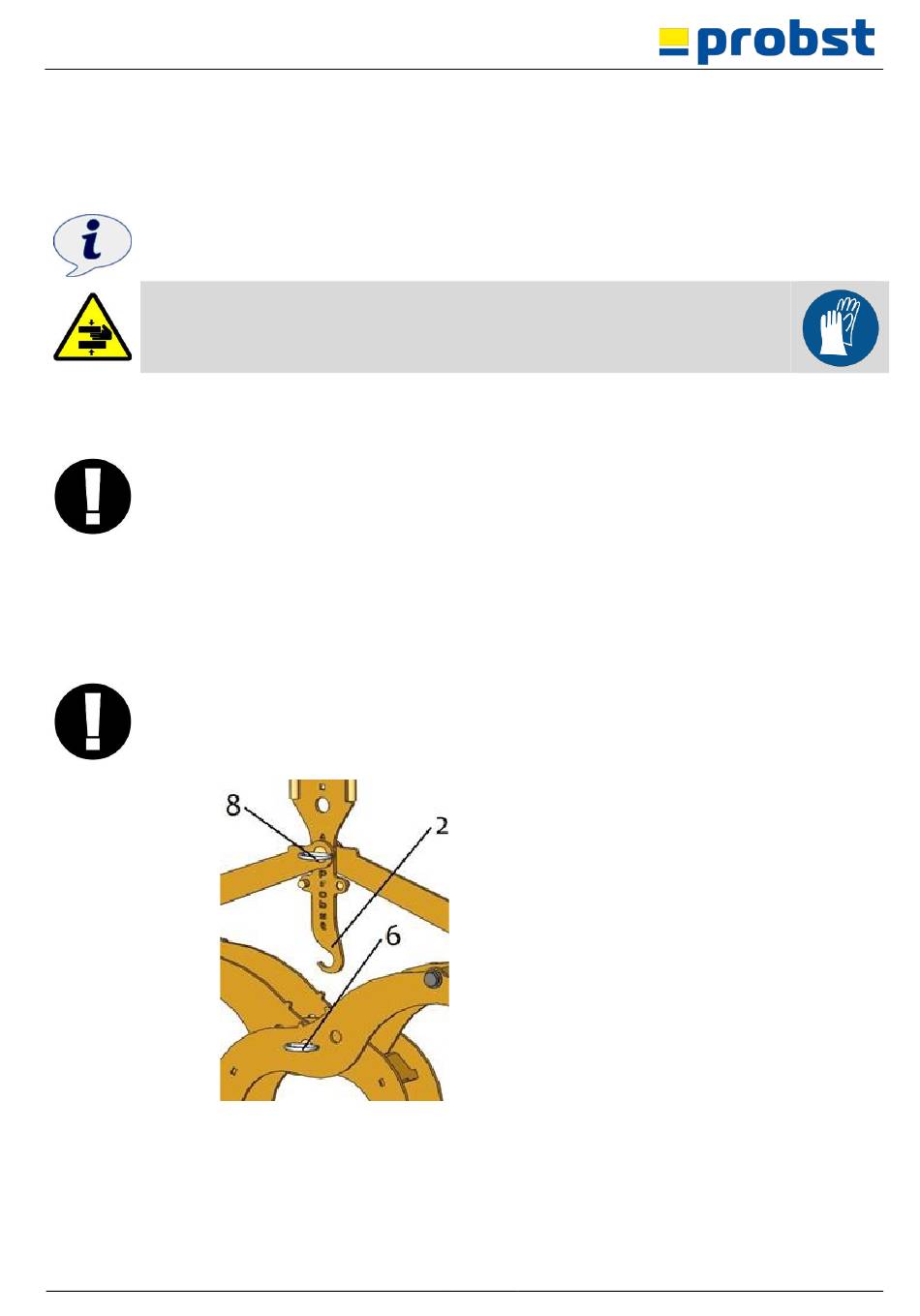

1. attēls
13 / 19
Bloķēšanas āķis (ierīces
transportēšanai bez satveramiem
priekšmetiem)
Kontaktdakšas tapa ar ieliktņa
tapu
Kontaktdakšas tapa ar ieliktņa
tapu
LV
