Auerswald TFS-Universal plus Anleitung Seite 12

Installation und Montage

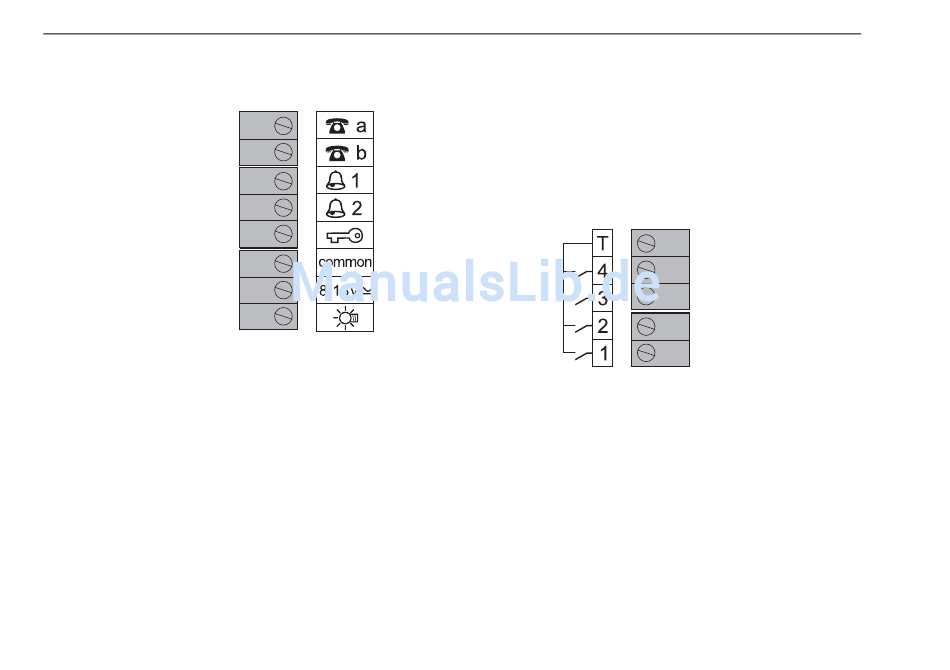

Belegung der Anschlussklemmen
1
2
3
4
5
6
7
1 a/b-Port der TK-Anlage
2 Klingelausgang 1 zum Anschluss einer Türglocke
3 Klingelausgang 2 zum Anschluss einer Türglocke
4 Türöffnerausgang
5 Gemeinsamer Anschluss Versorgungsspannung
aus dem Klingeltrafo (Verbindungsklemme ohne
interne Kontaktierung)
Abb. 2:
6 Versorgungsspannung aus dem Klingeltrafo
7 Treppenhauslichtausgang
12
8
9
10
11
12
8 Gemeinsamer Anschluss
Klingeltaster/Eingänge
9 Klingeltaster bzw. Eingang 4
10 Klingeltaster bzw. Eingang 3
11 Klingeltaster bzw. Eingang 2
12 Klingeltaster 1
