Beschreibung des Motors
2
4 5 6 7
VD00103

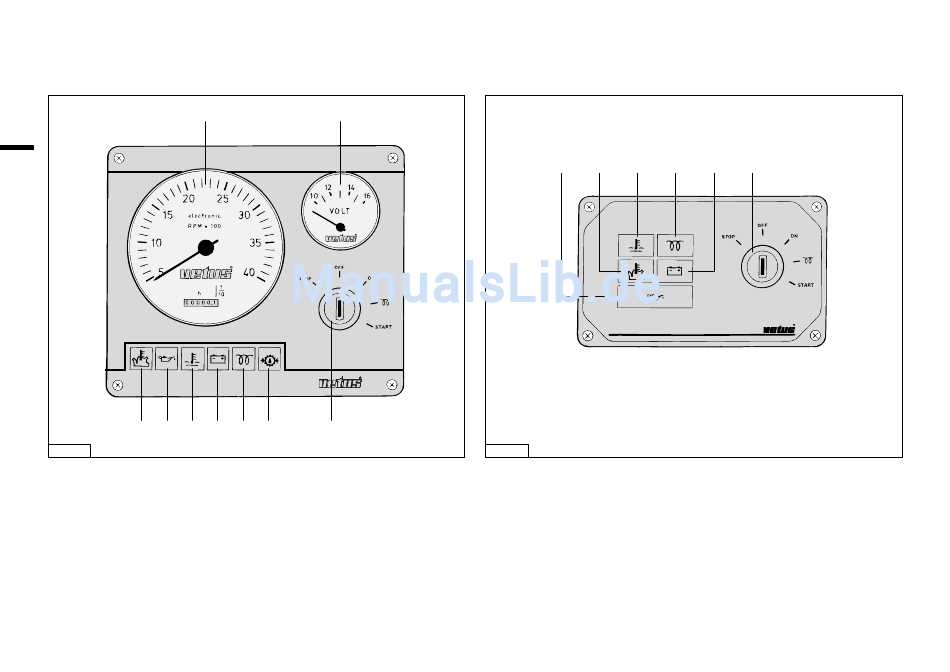

Standardsteuerpult (Modell 22)
Fly-bridge-Steuerpult (excl. Voltmeter, Modell 21)
1 Drehzahl-/Stundenmesser
2 Voltmeter
3 Zündungsvorglühschalter/Schloß
4 Kontrollampe Außenwassertemperatur
5 Kontrollampe Öldruck
10
1 2
8 9 3
5 4 6
VD00102
Segelbootsteuerpult (Modell 10)
6 Kontrollampe Kühlflüssigkeitstemperatur
7 Kontrollampe Ladestrom
8 Kontrollampe Vorglühen
9 Kontrollampe Öldruck Wendegetriebe *
*) Möglich, standardmäßig nicht angeschlossen.

Steuerpulte

8 7 3
