inVENTer iV-Smart+ Montageanleitung Seite 9

• Variante Standard: Lüftungsgeräte iV-Smart+ mit schlagregensicherer Wetterschutzhaube.
• Variante Corner: Lüftungsgeräte iV-Smart+ Corner (im weiteren Text "Variante Corner") zur
Integration des Außenabschlusses in die Fensterlaibung (weiß/grau/anthrazit/Sonderfarbe).
• Variante Nordic: Lüftungsgeräte iV-Smart+ Nordic (im weiteren Text "Variante Nordic") zur
Integration des Außenabschlusses in Klinkersteinwände (weiß/grau/anthrazit/Sonderfarbe).
• Variante Sylt: Lüftungsgeräte iV-Smart+ Sylt (im weiteren Text "Variante Sylt") mit Außenhaube
zum Einbau in Räumen unter Erdgleiche (weiß/beige/grau/dunkelgrau).
• Variante Top: Lüftungsgeräte iV-Smart+Top (im weiteren Text "Variante Top") zur Integration
des Außenabschlusses in die Dachschräge (rot/schwarz).
2.1 Aufbau
D
16
15

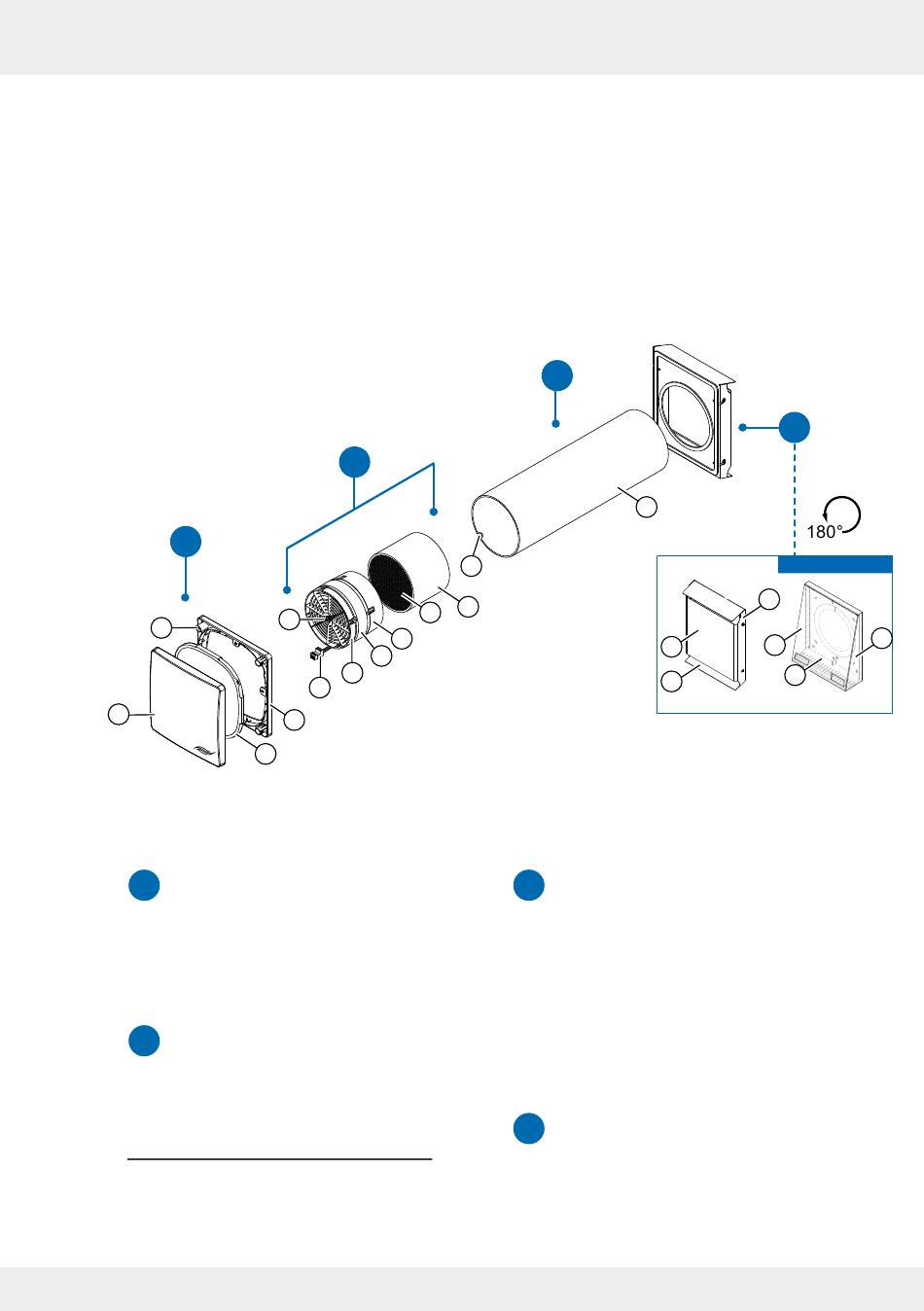

Abbildung 1: Übersicht Lüftungsgerät iV-Smart+ Variante Standard
Komponenten
A
Außenabschluss:
Wetterschutzhaube Smart | Flex
1 Grundplatte Wetterschutzhaube
2 Abdekung Wetterschutzhaube
3 Abtropfkante
B
Wandeinbauhülse
4 Wandeinbauhülse R-D160
5 Aussparung Anschlusskabel Regler
Die Beschreibung der Komponenten aller weiteren
1)
möglichen Außenabschlüsse finden Sie in der separaten
Montageanleitung des jeweiligen Außenabschlusses.
Lüftungsgerät iV-Smart+ | Montageanleitung
C
7
11
8
9
10
12
13
14
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-SMART+
B
5
6
C
Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
1)
6 Wärmespeicher mit Dämmung
7 Griff Wärmespeicher
8 Leitwerk Standard (breit)
9 Reversier-Ventilator Xenion
10 Leitwerk Slim (schmal)
11 Knauf Leitwerk
12 BUS-Steckverbindung
D
Innenblende Flair
13 Grundplatte Innenblende
14 Staubfilter ISO Coarse 60 %
15 Abdeckung Innenblende
16 Abstandshalter (4 x)
A
4
Variante Standard
1
2
2
3
3
Smart Flex
1
9
9
