inVENTer iV-Smart+ Montageanleitung Seite 22

EINBAU UND MONTAGE

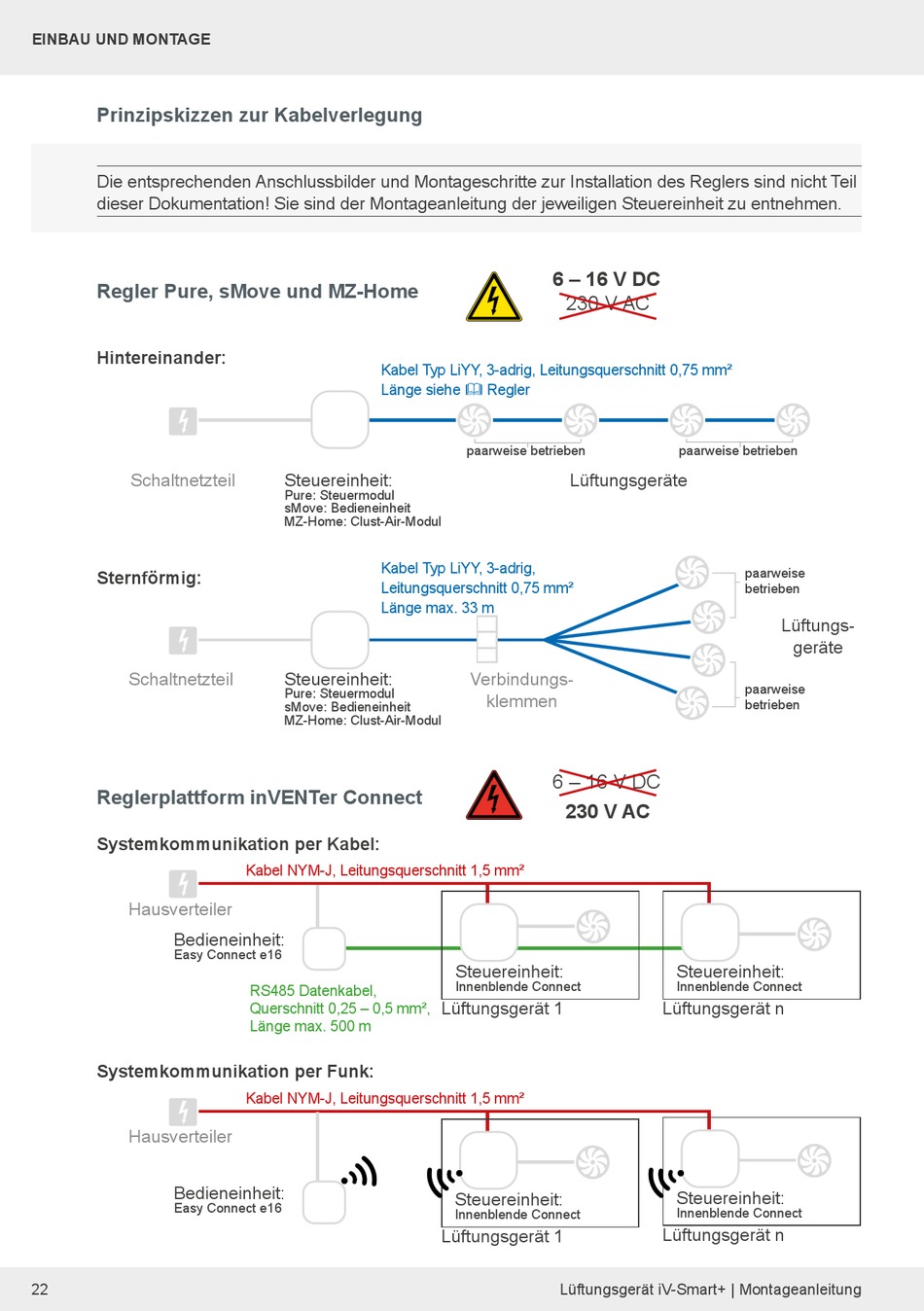

Prinzipskizzen zur Kabelverlegung
Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht Teil
dieser Dokumentation! Sie sind der Montageanleitung der jeweiligen Steuereinheit zu entnehmen.
Regler Pure, sMove und MZ-Home
Hintereinander:
Schaltnetzteil
Sternförmig:
Schaltnetzteil
Reglerplattform inVENTer Connect
Systemkommunikation per Kabel:
Hausverteiler
Bedieneinheit:
Easy Connect e16
Systemkommunikation per Funk:
Hausverteiler
Bedieneinheit:
Easy Connect e16
22
22
Kabel Typ LiYY, 3-adrig, Leitungsquerschnitt 0,75 mm²
Länge siehe  Regler
Steuereinheit:
Pure: Steuermodul
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
Kabel Typ LiYY, 3-adrig,
Leitungsquerschnitt 0,75 mm²
Länge max. 33 m
Steuereinheit:
Pure: Steuermodul
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
Kabel NYM-J, Leitungsquerschnitt 1,5 mm²
RS485 Datenkabel,
Querschnitt 0,25 – 0,5 mm²,
Länge max. 500 m
Kabel NYM-J, Leitungsquerschnitt 1,5 mm²
6 – 16 V DC
230 V AC
paarweise betrieben
Lüftungsgeräte
Verbindungs-
klemmen
6 – 16 V DC
230 V AC
Steuereinheit:
Innenblende Connect
Lüftungsgerät 1
Steuereinheit:
Innenblende Connect
Lüftungsgerät 1
Lüftungsgerät iV-Smart+ | Montageanleitung
paarweise betrieben
paarweise
betrieben
Lüftungs-
geräte
paarweise
betrieben
Steuereinheit:
Innenblende Connect
Lüftungsgerät n
Steuereinheit:
Innenblende Connect
Lüftungsgerät n
