MONTAGEVORBEREITUNG
3.3 Schnittzeichnung Lüftungsgerät
Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung
Ihres speziellen Außenabschlusses.

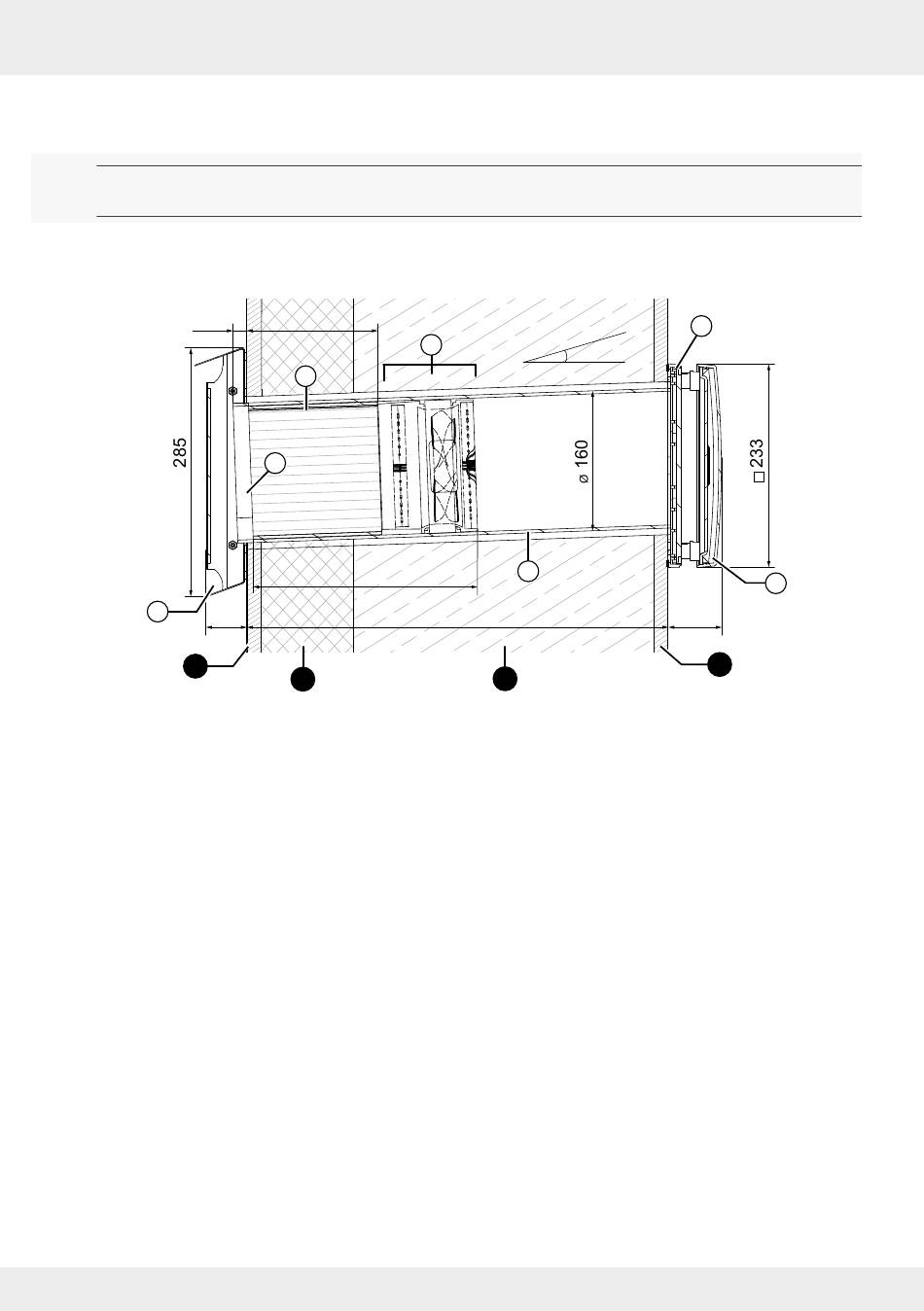

Schnittzeichnung Lüftungsgerät iV-Smart+, Variante Standard
10
4
D
Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Smart+ mit Wetterschutzhaube Smart (optional Flex)
A Innenputz/ Innenaufbau
B Mauerwerk
1 Grundplatte Innenblende
2 Abdeckung Innenblende
3 Wandeinbauhülse R-D160
4 Wetterschutzhaube Smart
5 Anschlagband
16
16
150
6
5
260
43
C
7
1 – 2°
3
≥ 270
B
C Dämmung
D Außenputz
6 Wärmespeicher
7 inVENTron:
Reversier-Ventilator Xenion
eingebettet in Doppel-Luftleitwerk
