EINBAU UND MONTAGE
4.2 Wandöffnung erstellen
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung
führt zur Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
• An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
• Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
Im Neubau empfehlen wir die Verwendung des optionalen Wandeinbausystems Simplex D160
oder Weinbaublocks D180, bei Holzständerbauweise die Verwendung des Woodplex.
Beachten Sie die Mindestabstände sowie die Einbauposition des Lüftungsgerätes.
Befragen Sie bei Unsicherheiten vor dem Einbau Ihren Planer!

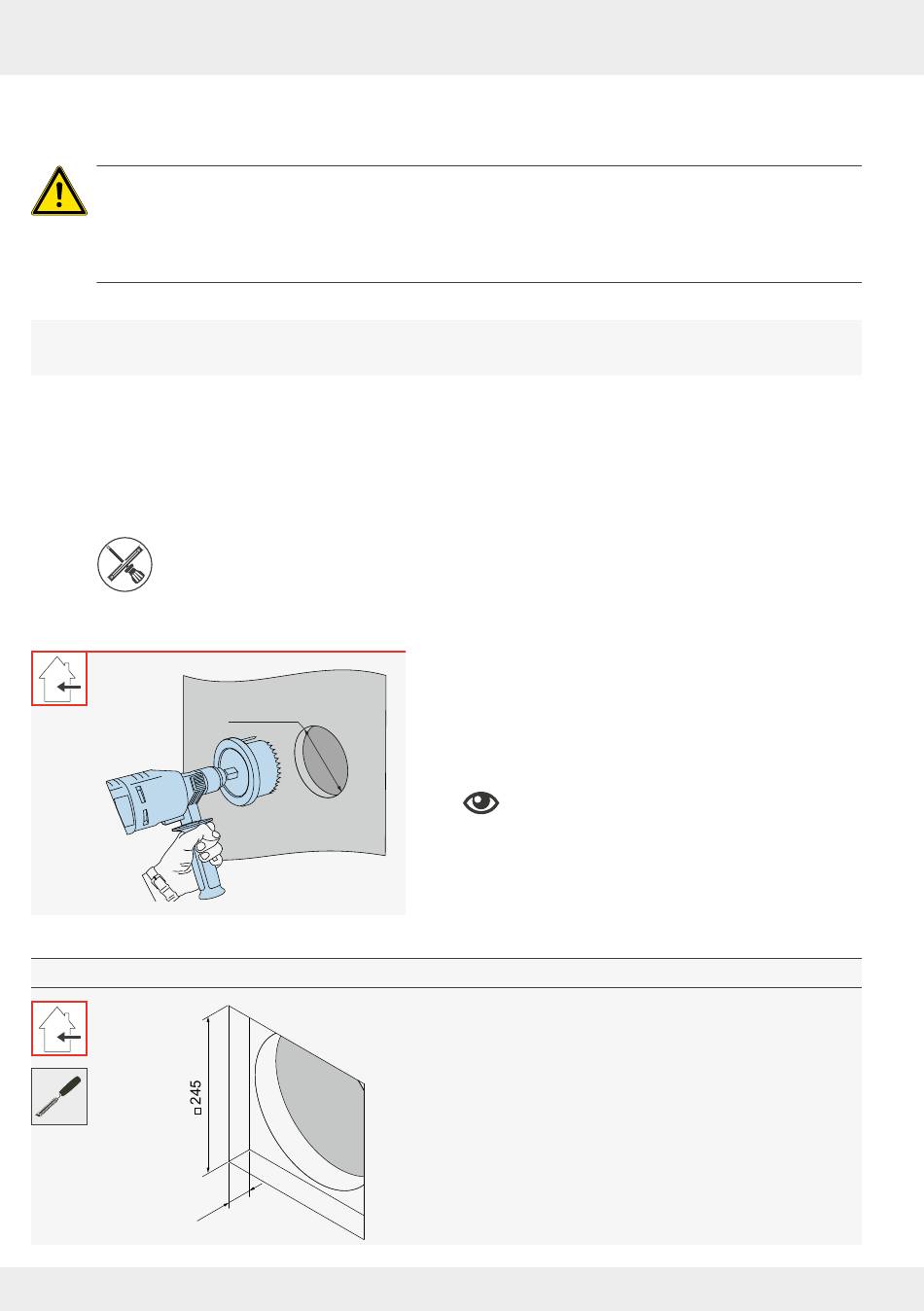

Wandöffnung durch Kernbohrung erstellen
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 180 mm,
zusätzlich wenn Unterputzinnenblende verbaut wird: Stemmeisen, Meisel
Zusätzlich bei Einbau des Lüftungsgerätes mit Unterputzinnenblende:
4 0
20
20
180
Ø
Voraussetzung:
• Das Mauerwerk ist trocken und tragfähig.
• Keine tragenden Elemente in der Position des
Bohrlochs.
► Erstellen Sie eine Wandöffnung, Ø 180 mm, am
Einbauort des Lüftungsgerätes.
!
Die Wandeinbauhülse für das Lüftungs-
gerät wird mit 1 – 2° Gefälle nach außen
verbaut. Alternativ kann die Bohrung mit
Gefälle erfolgen.
Die Wandöffnung für das Lüftungsgerät ist erstellt.

► Erstellen Sie an der Innenwand, zentrisch zur Kern-
bohrung, eine Öffnung für das Unterputzgehäuse
zur Montage der Innenblende.
Abmessungen: 245 x 245 x 40 ( B x H x T, mm)
