www.elmag.at
3
4
14
13
15
12
17
16
1

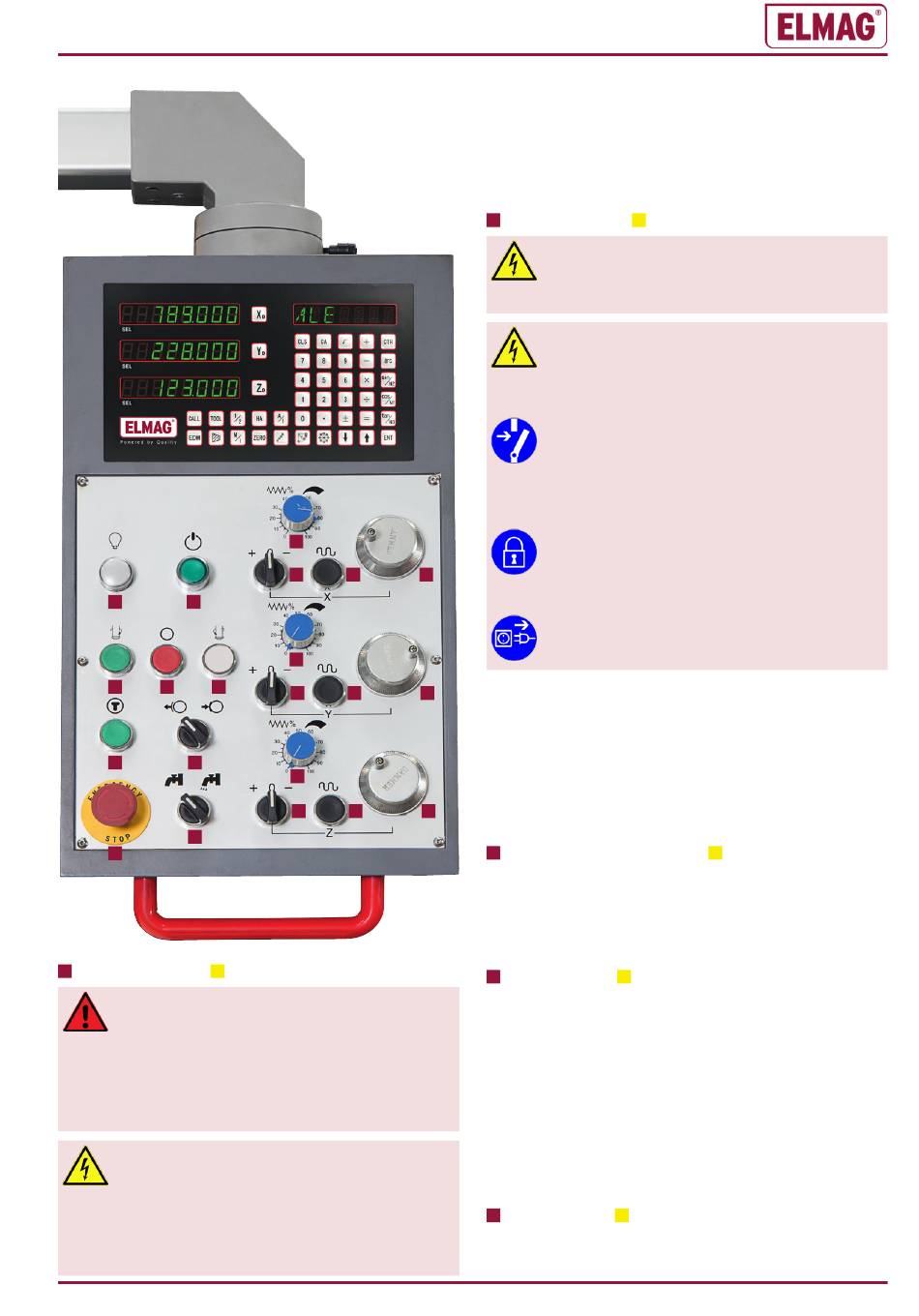

Not Stopp-Taster
1
S
GEFAHR!
Vorzeitiges Wiedereinschalten!
Der Not Stopp-Taster wird bei Gefahr oder Stö-
rung zum Ausschalten der Maschine verwendet.
Die Maschine darf erst nach Behebung der
Gefahr oder Störung eingeschaltet werden.
VORSICHT!
Gefährliche Spannung!
Durch Drücken des Not Stopp-Tasters wird
die Stromversorgung der Maschine nicht
unterbrochen. Bis zum Not Stopp-Taster steht
Strom an!
29
28
30
31
23
22
24
25
34
33
35
36
P o w e r e d b y Q u a l i t y
Der Not Stopp-Taster ist selbstsichernd. Den Tasterkopf
nach Behebung der Gefahr oder Störung durch Drehung
lösen.
† Die Funktion des Not Stopp-Tasters täglich bei der
Inbetriebnahme kontrollieren.
Netzschalter 0/I
2
S
VORSICHT! Gefährliche Spannung!
† Vor dem Einschalten des Netzschalters alle
Schutzabdeckungen schließen.
VORSICHT
bei eingeschalteter Maschine!
Zur Herstellung eines sicheren Betriebs-
zustands den Netzschalter ausschalten
† vor dem Verlassen der Maschine,
† bei einem Maschinendefekt,
† vor Wartungs- und Reparaturarbeiten,
† bei Hinterlassung der Maschine auf einer
Ausstellung oder Messe.
† Um das Einschalten durch eine zweite
Person auszuschließen, den Netzschalter
durch Versperren sichern.
† Den Schlüssel abziehen und gesichert
verwahren.
† Vor Elektrowartung die Maschine
vom Netz trennen.
Position am Schaltschrank.
Ein- und Ausschalten der Stromversorgung.
• Schaltstellung 0:
Die Stromversorgung ist ausgeschaltet.
• Schaltstellung I:
Die Stromversorgung ist eingeschaltet.
Netzschalter Sperröffnung
Sperröffnung für ein Vorhängeschloss zum Versperren
der Maschine, um das irrtümliche Einschalten durch
eine zweite Person auszuschließen - z.B. vor Wartungs-
arbeiten.
Betriebslampe
3
S
Anzeige der Stromversorgung bzw. des Ein- oder Aus-
schaltzustands der Maschine.
Nach dem Einschalten des Netzschalters ist die Betrieb-
lampe beleuchtet. Falls sie unbeleuchtet bleibt, müssen
durch einen Elektrofachmann die Netzzuleitung, die
Maschinensicherung, der Netzschalter und die Betriebs-
lampe auf Funktion geprüft werden.
† Betriebslampe täglich bei Inbetriebnahme visuell
kontrollieren.
Hauptschalter
4
S
Leuchtdrucktaster grün: Ein- und Ausschalten der
Stromversorgung der Stromverbraucher der Maschine.
S
