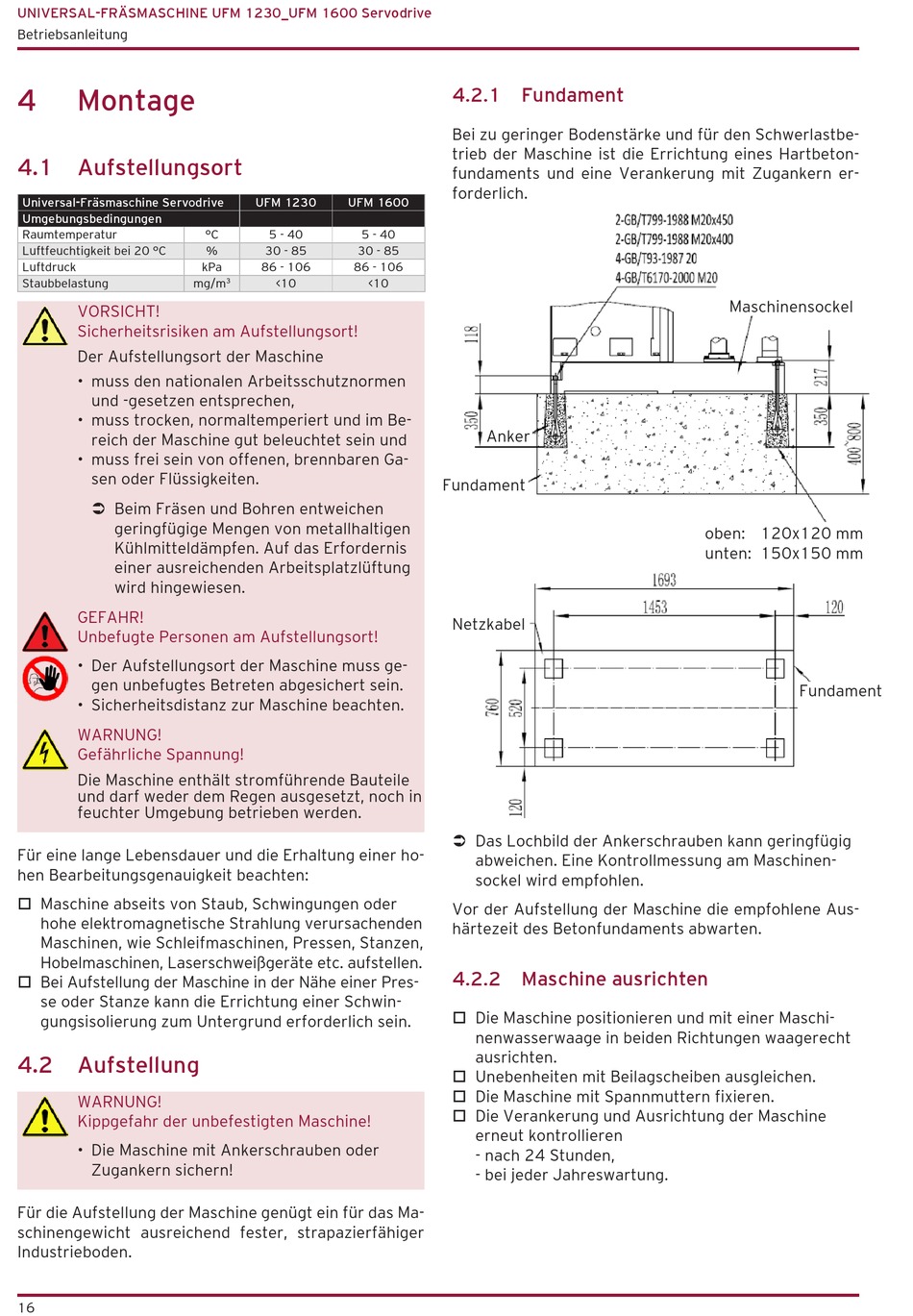

UNIVERSAL-FRÄSMASCHINE UFM 1230_UFM 1600 Servodrive
Betriebsanleitung
4
Montage
4.1
Aufstellungsort
Universal-Fräsmaschine Servodrive
Umgebungsbedingungen
Raumtemperatur
Luftfeuchtigkeit bei 20 °C
Luftdruck
Staubbelastung
VORSICHT!
Sicherheitsrisiken am Aufstellungsort!
Der Aufstellungsort der Maschine
• muss den nationalen Arbeitsschutznormen
und -gesetzen entsprechen,
• muss trocken, normaltemperiert und im Be-
reich der Maschine gut beleuchtet sein und
• muss frei sein von offenen, brennbaren Ga-
sen oder Flüssigkeiten.
 Beim Fräsen und Bohren entweichen
geringfügige Mengen von metallhaltigen
Kühlmitteldämpfen. Auf das Erfordernis
einer ausreichenden Arbeitsplatzlüftung
wird hingewiesen.
GEFAHR!
Unbefugte Personen am Aufstellungsort!
• Der Aufstellungsort der Maschine muss ge-
gen unbefugtes Betreten abgesichert sein.
• Sicherheitsdistanz zur Maschine beachten.
WARNUNG!
Gefährliche Spannung!
Die Maschine enthält stromführende Bauteile
und darf weder dem Regen ausgesetzt, noch in
feuchter Umgebung betrieben werden.
Für eine lange Lebensdauer und die Erhaltung einer ho-
hen Bearbeitungsgenauigkeit beachten:
† Maschine abseits von Staub, Schwingungen oder
hohe elektromagnetische Strahlung verursachenden
Maschinen, wie Schleifmaschinen, Pressen, Stanzen,
Hobelmaschinen, Laserschweißgeräte etc. aufstellen.
† Bei Aufstellung der Maschine in der Nähe einer Pres-
se oder Stanze kann die Errichtung einer Schwin-
gungsisolierung zum Untergrund erforderlich sein.
4.2
Aufstellung
WARNUNG!
Kippgefahr der unbefestigten Maschine!
• Die Maschine mit Ankerschrauben oder
Zugankern sichern!
Für die Aufstellung der Maschine genügt ein für das Ma-
schinengewicht ausreichend fester, strapazierfähiger
Industrieboden.
16
UFM 1230
UFM 1600
°C
5 - 40
5 - 40
%
30 - 85
30 - 85
kPa
86 - 106
86 - 106
mg/m
<10
3
4.2.1 Fundament
Bei zu geringer Bodenstärke und für den Schwerlastbe-
trieb der Maschine ist die Errichtung eines Hartbeton-
fundaments und eine Verankerung mit Zugankern er-
forderlich.
<10
Anker
Fundament
Netzkabel
 Das Lochbild der Ankerschrauben kann geringfügig
abweichen. Eine Kontrollmessung am Maschinen-
sockel wird empfohlen.
Vor der Aufstellung der Maschine die empfohlene Aus-
härtezeit des Betonfundaments abwarten.
4.2.2 Maschine ausrichten
† Die Maschine positionieren und mit einer Maschi-
nenwasserwaage in beiden Richtungen waagerecht
ausrichten.
† Unebenheiten mit Beilagscheiben ausgleichen.
† Die Maschine mit Spannmuttern fixieren.
† Die Verankerung und Ausrichtung der Maschine
erneut kontrollieren
- nach 24 Stunden,
- bei jeder Jahreswartung.
Maschinensockel
oben: 120x120 mm
unten: 150x150 mm
Fundament
