UNIVERSAL-FRÄSMASCHINE UFM 1230_UFM 1600 Servodrive
Betriebsanleitung

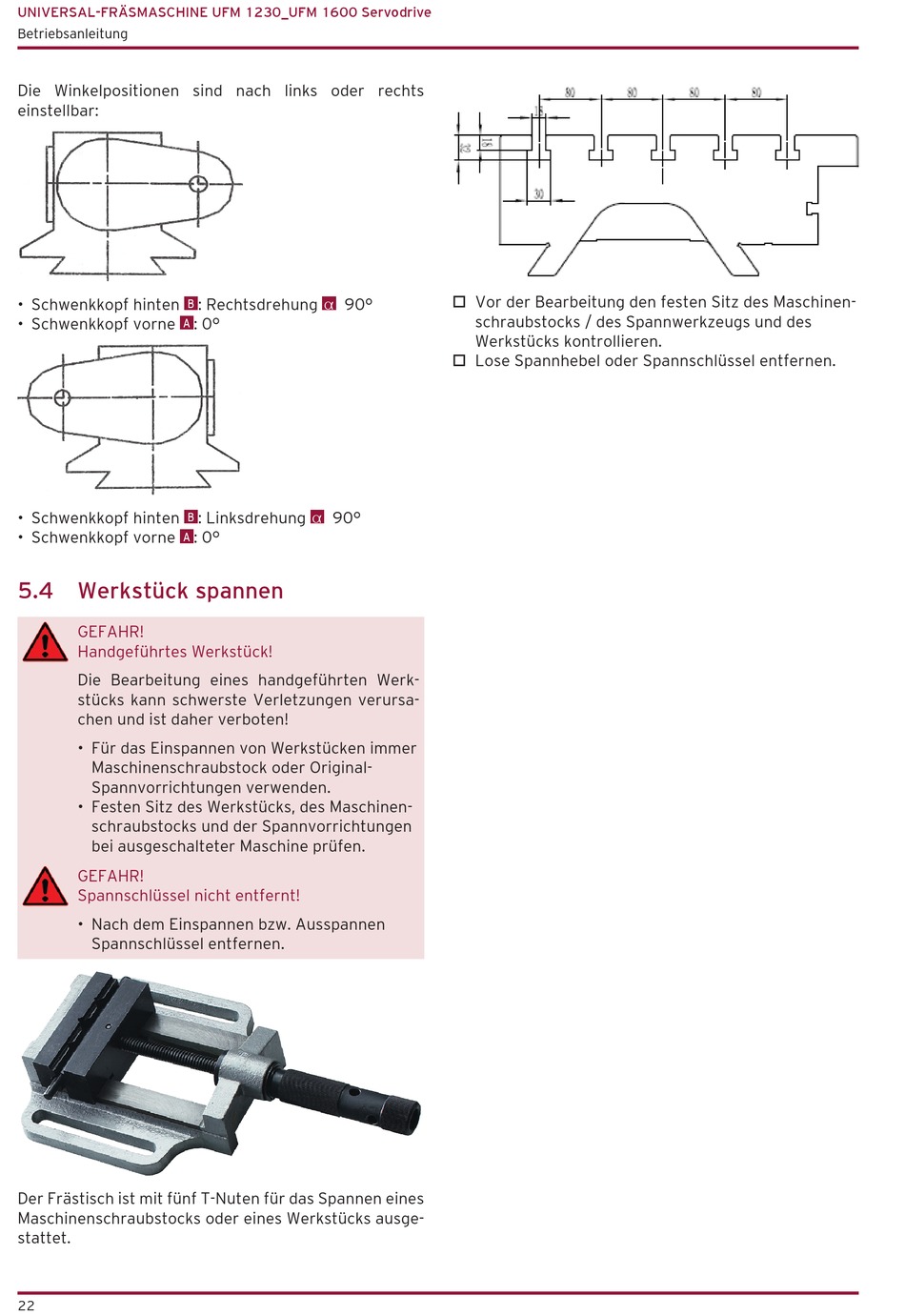

Die Winkelpositionen sind nach links oder rechts
einstellbar:
• Schwenkkopf hinten
B
• Schwenkkopf vorne
A
• Schwenkkopf hinten
B
• Schwenkkopf vorne
A
5.4
Werkstück spannen
GEFAHR!
Handgeführtes Werkstück!
Die Bearbeitung eines handgeführten Werk-
stücks kann schwerste Verletzungen verursa-
chen und ist daher verboten!
• Für das Einspannen von Werkstücken immer
Maschinenschraubstock oder Original-
Spannvorrichtungen verwenden.
• Festen Sitz des Werkstücks, des Maschinen-
schraubstocks und der Spannvorrichtungen
bei ausgeschalteter Maschine prüfen.
GEFAHR!
Spannschlüssel nicht entfernt!
• Nach dem Einspannen bzw. Ausspannen
Spannschlüssel entfernen.
Der Frästisch ist mit fünf T-Nuten für das Spannen eines
Maschinenschraubstocks oder eines Werkstücks ausge-
stattet.
22
: Rechtsdrehung
90°
: 0°
: Linksdrehung
90°
: 0°
† Vor der Bearbeitung den festen Sitz des Maschinen-
schraubstocks / des Spannwerkzeugs und des
Werkstücks kontrollieren.
† Lose Spannhebel oder Spannschlüssel entfernen.
