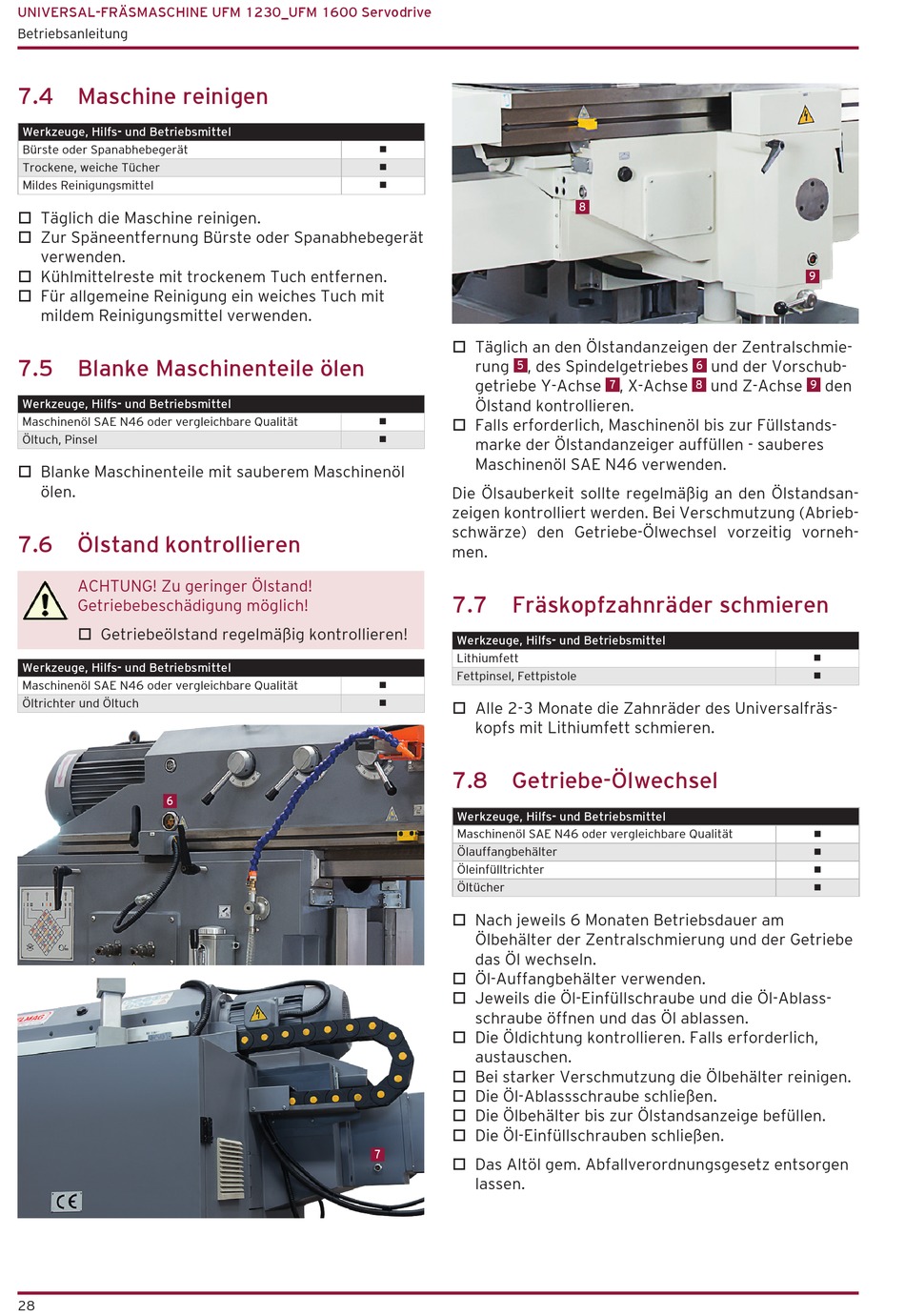

UNIVERSAL-FRÄSMASCHINE UFM 1230_UFM 1600 Servodrive
Betriebsanleitung
7.4
Maschine reinigen
Werkzeuge, Hilfs- und Betriebsmittel
Bürste oder Spanabhebegerät
Trockene, weiche Tücher
Mildes Reinigungsmittel
† Täglich die Maschine reinigen.
† Zur Späneentfernung Bürste oder Spanabhebegerät
verwenden.
† Kühlmittelreste mit trockenem Tuch entfernen.
† Für allgemeine Reinigung ein weiches Tuch mit
mildem Reinigungsmittel verwenden.
7.5
Blanke Maschinenteile ölen
Werkzeuge, Hilfs- und Betriebsmittel
Maschinenöl SAE N46 oder vergleichbare Qualität
Öltuch, Pinsel
† Blanke Maschinenteile mit sauberem Maschinenöl
ölen.
7.6
Ölstand kontrollieren
ACHTUNG! Zu geringer Ölstand!
Getriebebeschädigung möglich!
† Getriebeölstand regelmäßig kontrollieren!
Werkzeuge, Hilfs- und Betriebsmittel
Maschinenöl SAE N46 oder vergleichbare Qualität
Öltrichter und Öltuch
6
28
† Täglich an den Ölstandanzeigen der Zentralschmie-
rung
, des Spindelgetriebes
5
getriebe Y-Achse
Ölstand kontrollieren.
† Falls erforderlich, Maschinenöl bis zur Füllstands-
marke der Ölstandanzeiger auffüllen - sauberes
Maschinenöl SAE N46 verwenden.
Die Ölsauberkeit sollte regelmäßig an den Ölstandsan-
zeigen kontrolliert werden. Bei Verschmutzung (Abrieb-
schwärze) den Getriebe-Ölwechsel vorzeitig vorneh-
men.
7.7
Fräskopfzahnräder schmieren
Werkzeuge, Hilfs- und Betriebsmittel
Lithiumfett
Fettpinsel, Fettpistole
† Alle 2-3 Monate die Zahnräder des Universalfräs-
kopfs mit Lithiumfett schmieren.
7.8
Getriebe-Ölwechsel
Werkzeuge, Hilfs- und Betriebsmittel
Maschinenöl SAE N46 oder vergleichbare Qualität
Ölauffangbehälter
Öleinfülltrichter
Öltücher
† Nach jeweils 6 Monaten Betriebsdauer am
Ölbehälter der Zentralschmierung und der Getriebe
das Öl wechseln.
† Öl-Auffangbehälter verwenden.
† Jeweils die Öl-Einfüllschraube und die Öl-Ablass-
schraube öffnen und das Öl ablassen.
† Die Öldichtung kontrollieren. Falls erforderlich,
austauschen.
† Bei starker Verschmutzung die Ölbehälter reinigen.
† Die Öl-Ablassschraube schließen.
† Die Ölbehälter bis zur Ölstandsanzeige befüllen.
† Die Öl-Einfüllschrauben schließen.
7
† Das Altöl gem. Abfallverordnungsgesetz entsorgen
lassen.
8
und der Vorschub-
6
, X-Achse
und Z-Achse
7
8
9
den
