UNIVERSAL-FRÄSMASCHINE UFM 1230_UFM 1600 Servodrive
Betriebsanleitung

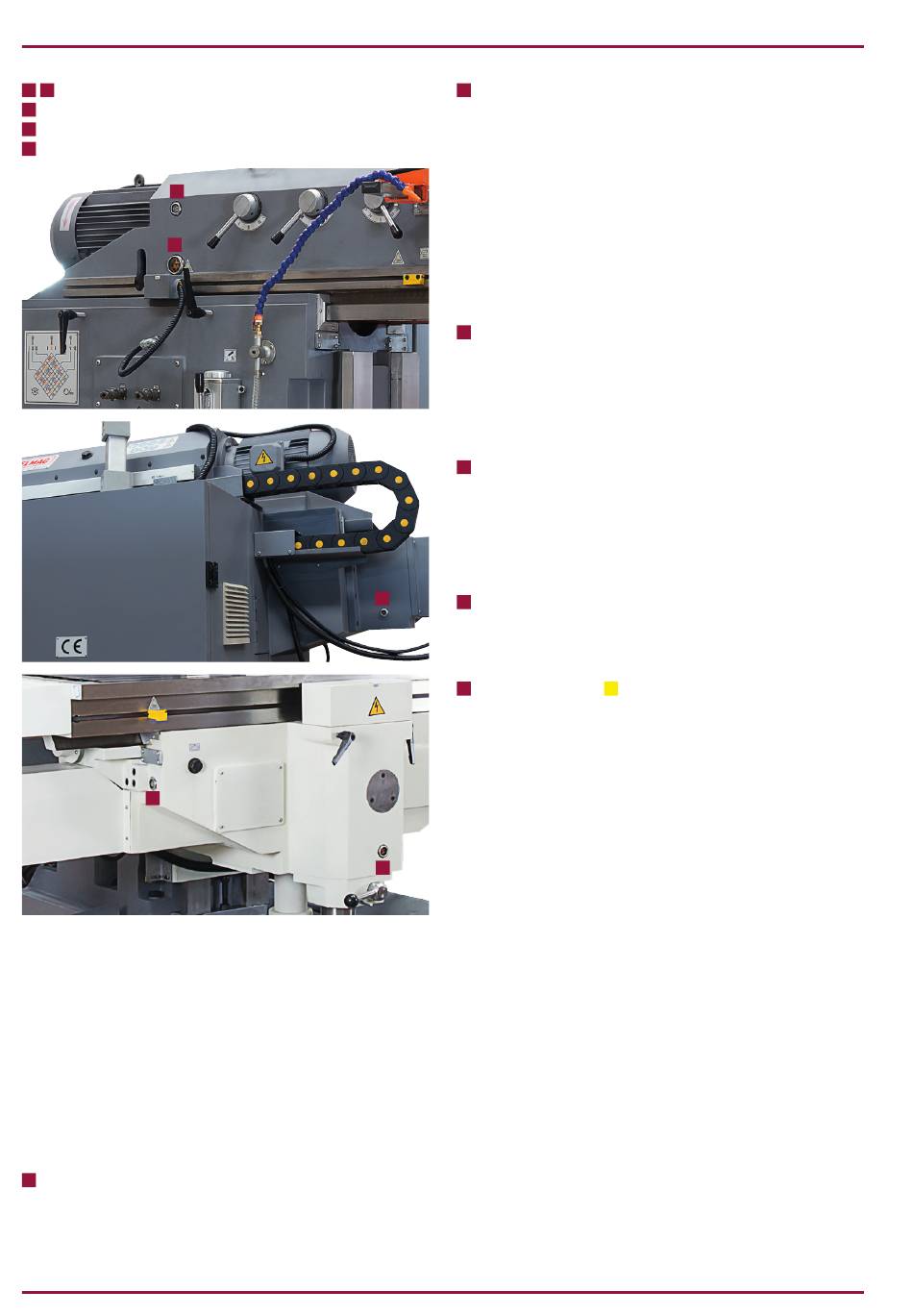

Spindelgetriebe Ölstandsanzeige
46 47
Vorschubgetriebe Y-Achse Ölstandsanzeige
48
Vorschubgetriebe X-Achse Ölstandsanzeige
49
Vorschubgetriebe Z-Achse Ölstandsanzeige
50
47
46
49
Ein richtiger Ölstand ist notwendig für einen gleichmä-
ßigen Betrieb. Ölstandanzeiger befinden sich am Fräs-
kopfausleger und an den Vorschubgetrieben. Das Öl
sollte nach 3 Monaten Betriebsdauer und anschließend
alle 6 Monate ausgetauscht werden.
† Den Ölfüllstand täglich kontrollieren.
† Falls erforderlich, Maschinenöl bis zur Füllstands-
marke der Ölstandanzeiger auffüllen - sauberes
Maschinenöl SAE N46 verwenden.
† Den im Wartungsplan angegebenen Ölaustausch-
intervall einhalten.
Führungsbahnen Z-Achse
51
Die Schmierung Führungsbahnen und der Kugelumlauf-
spindel der Z-Achse sollte pro Arbeitsschicht erfolgen
mit HJ-20 Maschinenöl (Ölpinsel, Ölpistole).
14
Zentralschmierung
52
An der Rückseite der Maschine ist eine zentrale, au-
tomatische Ölschmiervorrichtung zum Schmieren der
Führungsbahnen, der Kugelgewindetriebe der X- und Y-
Achse und und verschiedener Lager angebracht.
Das Ölvolumen jedes Schmiervorgangs ist voreinge-
stellt. Die Ölvorschub-Intervallzeit kann eingestellt wer-
den.
Wenn ein Alarm für niedrigen Ölstand ausgelöst wird
muss der Öltank aufgefüllt werden.
Zahnräder Universalfräskopf
53
Die Schmierung der Zahnräder des Universalfräskopfs
erfolgt mit Lithiumfett.
† Zahnräder des Universalfräskopfs alle 2-3 Monate
schmieren.
Schmiermittel-Handpumpe
54
Handpumpe für einfaches Nachschmieren, empfohlene
Schmierintervalle:
• Bei Arbeitsbeginn,
• dann alle 3 Betriebsstunden.
48
Ankerschrauben
55
Maschinensockel mit vier Aufnahmebohrungen zur Be-
festigung der Maschine mit Ankerschrauben.
Warnbildzeichen
Warn- und Hinweisschilder der Maschine im Falle der
Unleserlichkeit austauschen lassen.
