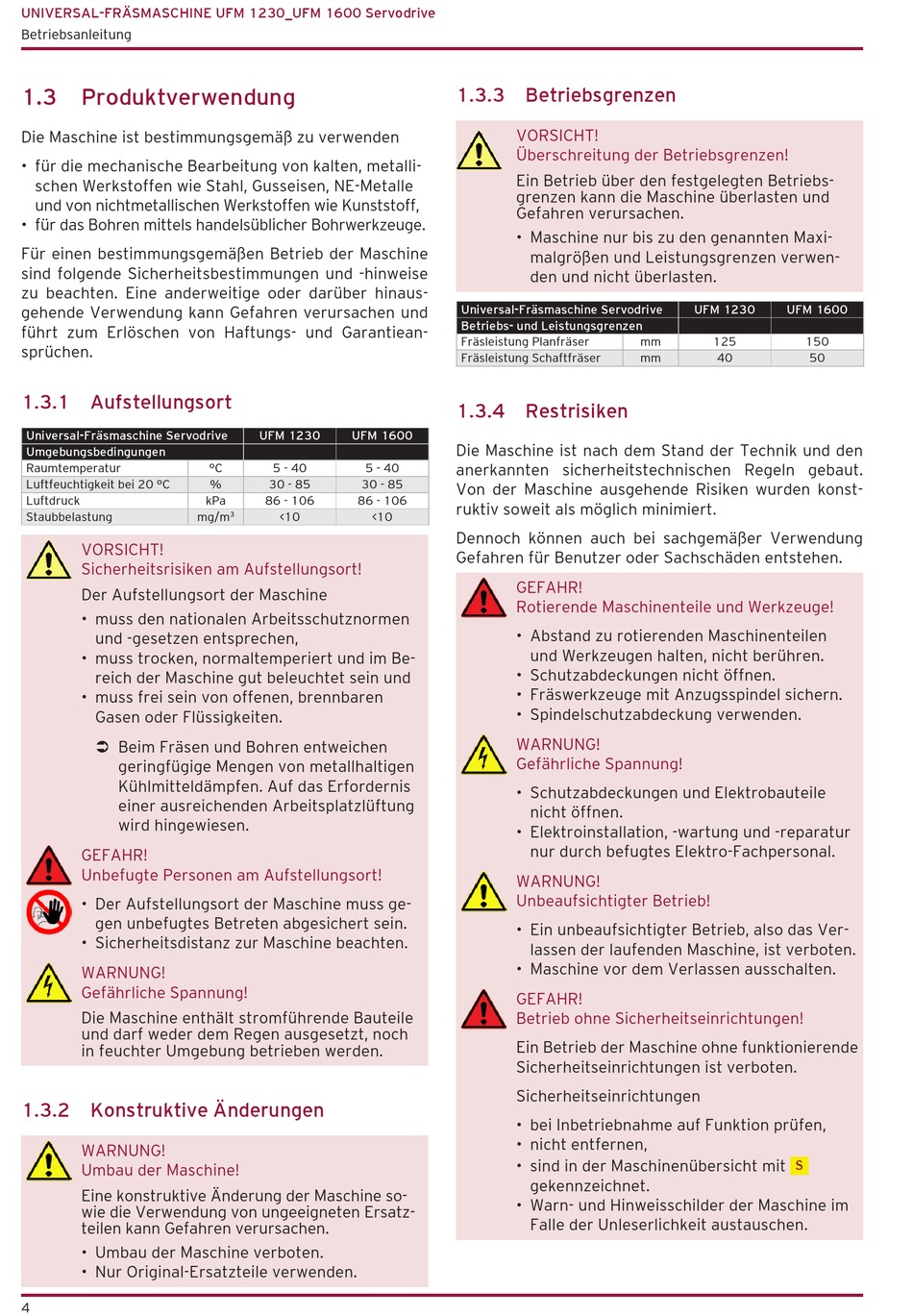

UNIVERSAL-FRÄSMASCHINE UFM 1230_UFM 1600 Servodrive
Betriebsanleitung
1.3
Produktverwendung
Die Maschine ist bestimmungsgemäß zu verwenden
• für die mechanische Bearbeitung von kalten, metalli-
schen Werkstoffen wie Stahl, Gusseisen, NE-Metalle
und von nichtmetallischen Werkstoffen wie Kunststoff,
• für das Bohren mittels handelsüblicher Bohrwerkzeuge.
Für einen bestimmungsgemäßen Betrieb der Maschine
sind folgende Sicherheitsbestimmungen und -hinweise
zu beachten. Eine anderweitige oder darüber hinaus-
gehende Verwendung kann Gefahren verursachen und
führt zum Erlöschen von Haftungs- und Garantiean-
sprüchen.
1.3.1 Aufstellungsort
Universal-Fräsmaschine Servodrive
Umgebungsbedingungen
Raumtemperatur
Luftfeuchtigkeit bei 20 °C
Luftdruck
Staubbelastung
VORSICHT!
Sicherheitsrisiken am Aufstellungsort!
Der Aufstellungsort der Maschine
• muss den nationalen Arbeitsschutznormen
und -gesetzen entsprechen,
• muss trocken, normaltemperiert und im Be-
reich der Maschine gut beleuchtet sein und
• muss frei sein von offenen, brennbaren
Gasen oder Flüssigkeiten.
 Beim Fräsen und Bohren entweichen
geringfügige Mengen von metallhaltigen
Kühlmitteldämpfen. Auf das Erfordernis
einer ausreichenden Arbeitsplatzlüftung
wird hingewiesen.
GEFAHR!
Unbefugte Personen am Aufstellungsort!
• Der Aufstellungsort der Maschine muss ge-
gen unbefugtes Betreten abgesichert sein.
• Sicherheitsdistanz zur Maschine beachten.
WARNUNG!
Gefährliche Spannung!
Die Maschine enthält stromführende Bauteile
und darf weder dem Regen ausgesetzt, noch
in feuchter Umgebung betrieben werden.
1.3.2 Konstruktive Änderungen
WARNUNG!
Umbau der Maschine!
Eine konstruktive Änderung der Maschine so-
wie die Verwendung von ungeeigneten Ersatz-
teilen kann Gefahren verursachen.
• Umbau der Maschine verboten.
• Nur Original-Ersatzteile verwenden.
4
UFM 1230
UFM 1600
°C
5 - 40
5 - 40
%
30 - 85
30 - 85
kPa
86 - 106
86 - 106
mg/m
3
<10
1.3.3 Betriebsgrenzen
VORSICHT!
Überschreitung der Betriebsgrenzen!
Ein Betrieb über den festgelegten Betriebs-
grenzen kann die Maschine überlasten und
Gefahren verursachen.
• Maschine nur bis zu den genannten Maxi-
malgrößen und Leistungsgrenzen verwen-
den und nicht überlasten.
Universal-Fräsmaschine Servodrive
Betriebs- und Leistungsgrenzen
Fräsleistung Planfräser
Fräsleistung Schaftfräser
1.3.4 Restrisiken
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Von der Maschine ausgehende Risiken wurden konst-
ruktiv soweit als möglich minimiert.
<10
Dennoch können auch bei sachgemäßer Verwendung
Gefahren für Benutzer oder Sachschäden entstehen.
GEFAHR!
Rotierende Maschinenteile und Werkzeuge!
• Abstand zu rotierenden Maschinenteilen
und Werkzeugen halten, nicht berühren.
• Schutzabdeckungen nicht öffnen.
• Fräswerkzeuge mit Anzugsspindel sichern.
• Spindelschutzabdeckung verwenden.
WARNUNG!
Gefährliche Spannung!
• Schutzabdeckungen und Elektrobauteile
nicht öffnen.
• Elektroinstallation, -wartung und -reparatur
nur durch befugtes Elektro-Fachpersonal.
WARNUNG!
Unbeaufsichtigter Betrieb!
• Ein unbeaufsichtigter Betrieb, also das Ver-
lassen der laufenden Maschine, ist verboten.
• Maschine vor dem Verlassen ausschalten.
GEFAHR!
Betrieb ohne Sicherheitseinrichtungen!
Ein Betrieb der Maschine ohne funktionierende
Sicherheitseinrichtungen ist verboten.
Sicherheitseinrichtungen
• bei Inbetriebnahme auf Funktion prüfen,
• nicht entfernen,
• sind in der Maschinenübersicht mit
gekennzeichnet.
• Warn- und Hinweisschilder der Maschine im
Falle der Unleserlichkeit austauschen.
UFM 1230
UFM 1600
mm
125
150
mm
40
50
S
