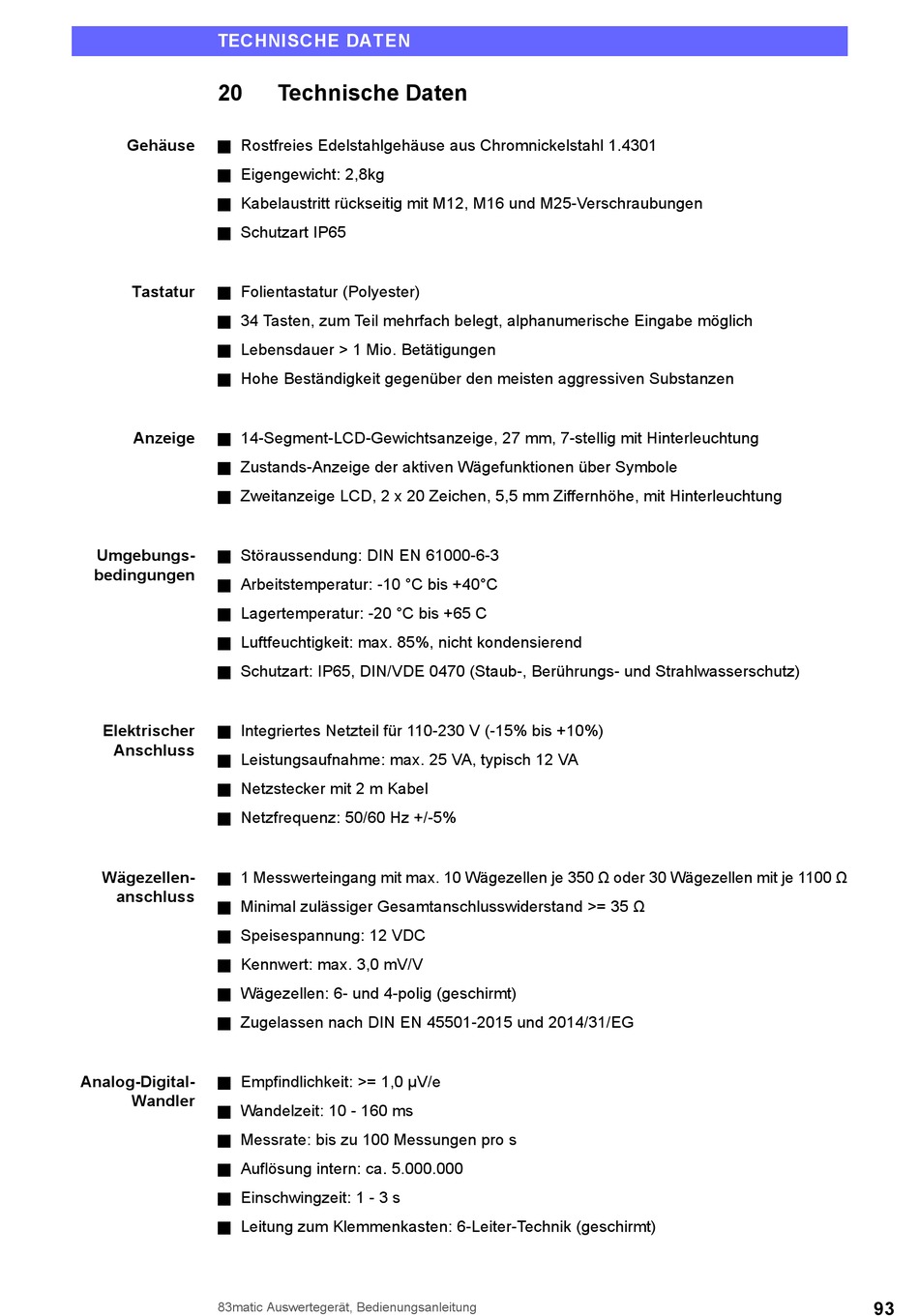

TECHNISCHE DATEN
20
Gehäuse
Rostfreies Edelstahlgehäuse aus Chromnickelstahl 1.4301
Eigengewicht: 2,8kg
Kabelaustritt rückseitig mit M12, M16 und M25-Verschraubungen
Schutzart IP65
Tastatur
Folientastatur (Polyester)
34 Tasten, zum Teil mehrfach belegt, alphanumerische Eingabe möglich
Lebensdauer > 1 Mio. Betätigungen
Hohe Beständigkeit gegenüber den meisten aggressiven Substanzen
Anzeige
14-Segment-LCD-Gewichtsanzeige, 27 mm, 7-stellig mit Hinterleuchtung
Zustands-Anzeige der aktiven Wägefunktionen über Symbole
Zweitanzeige LCD, 2 x 20 Zeichen, 5,5 mm Ziffernhöhe, mit Hinterleuchtung
Umgebungs-
Störaussendung: DIN EN 61000-6-3
bedingungen
Arbeitstemperatur: -10 °C bis +40°C
Lagertemperatur: -20 °C bis +65 C
Luftfeuchtigkeit: max. 85%, nicht kondensierend
Schutzart: IP65, DIN/VDE 0470 (Staub-, Berührungs- und Strahlwasserschutz)
Elektrischer
Integriertes Netzteil für 110-230 V (-15% bis +10%)
Anschluss
Leistungsaufnahme: max. 25 VA, typisch 12 VA
Netzstecker mit 2 m Kabel
Netzfrequenz: 50/60 Hz +/-5%
Wägezellen-
1 Messwerteingang mit max. 10 Wägezellen je 350 Ω oder 30 Wägezellen mit je 1100 Ω
anschluss
Minimal zulässiger Gesamtanschlusswiderstand >= 35 Ω
Speisespannung: 12 VDC
Kennwert: max. 3,0 mV/V
Wägezellen: 6- und 4-polig (geschirmt)
Zugelassen nach DIN EN 45501-2015 und 2014/31/EG
Analog-Digital-
Empfindlichkeit: >= 1,0 µV/e
Wandler
Wandelzeit: 10 - 160 ms
Messrate: bis zu 100 Messungen pro s
Auflösung intern: ca. 5.000.000
Einschwingzeit: 1 - 3 s
Leitung zum Klemmenkasten: 6-Leiter-Technik (geschirmt)
83matic Auswertegerät, Bedienungsanleitung
Technische Daten
93
