Halterungsset
Flache Montage
Befestigungs-
maße
20
AUFSTELLEN
4.2
Auswertegerät aufstellen
In diesem Abschnitt wird beschrieben, was man beim Aufstellen des Auswertegerätes be-
achten muss.
Das Auswertegerät wird mit einem Halterungsset geliefert. Mit den Halterungen ist das
Auswertegerät an Tischen und Wänden montierbar. Für die Aufstellbügel befinden sich
auf der Rückseite des Auswertegerätes vier Gewindebolzen.
Hinweis
Beachten Sie die separate Montageanleitung der Halterungen.
Die Gewindebolzen können auch für die flache Montage des Auswertegerätes auf bei-
spielsweise einer Blechplatte verwendet werden.
Die Gewindebolzen haben die folgenden Abstände (in mm):

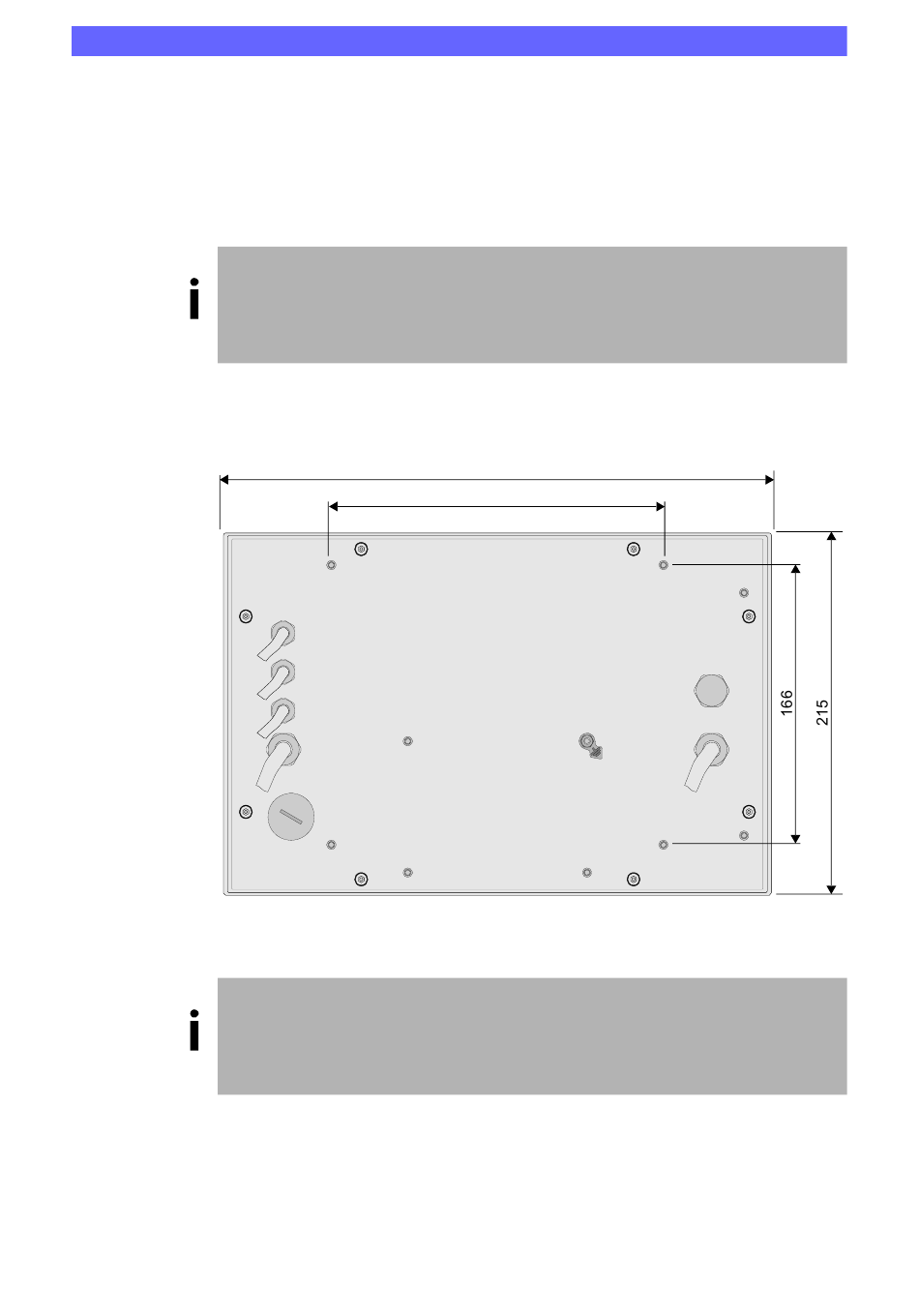

Abb. 8 Rückseite des Auswertegerätes mit Positionsangaben für Gewindebolzen
Die Gewindebolzen haben die Maße: Durchmesser M4, Länge 5 mm.
Hinweis
Verlängern Sie die Gewindebolzen mit geeignetem Befestigungsmaterial, falls sie
nicht ausreichend dimensioniert sind.
83matic Auswertegerät, Bedienungsanleitung Auswertegerät aufstellen
330
200
