Unterlast
Unterlast
beheben
Überlast
66
WIEGEN
14.2

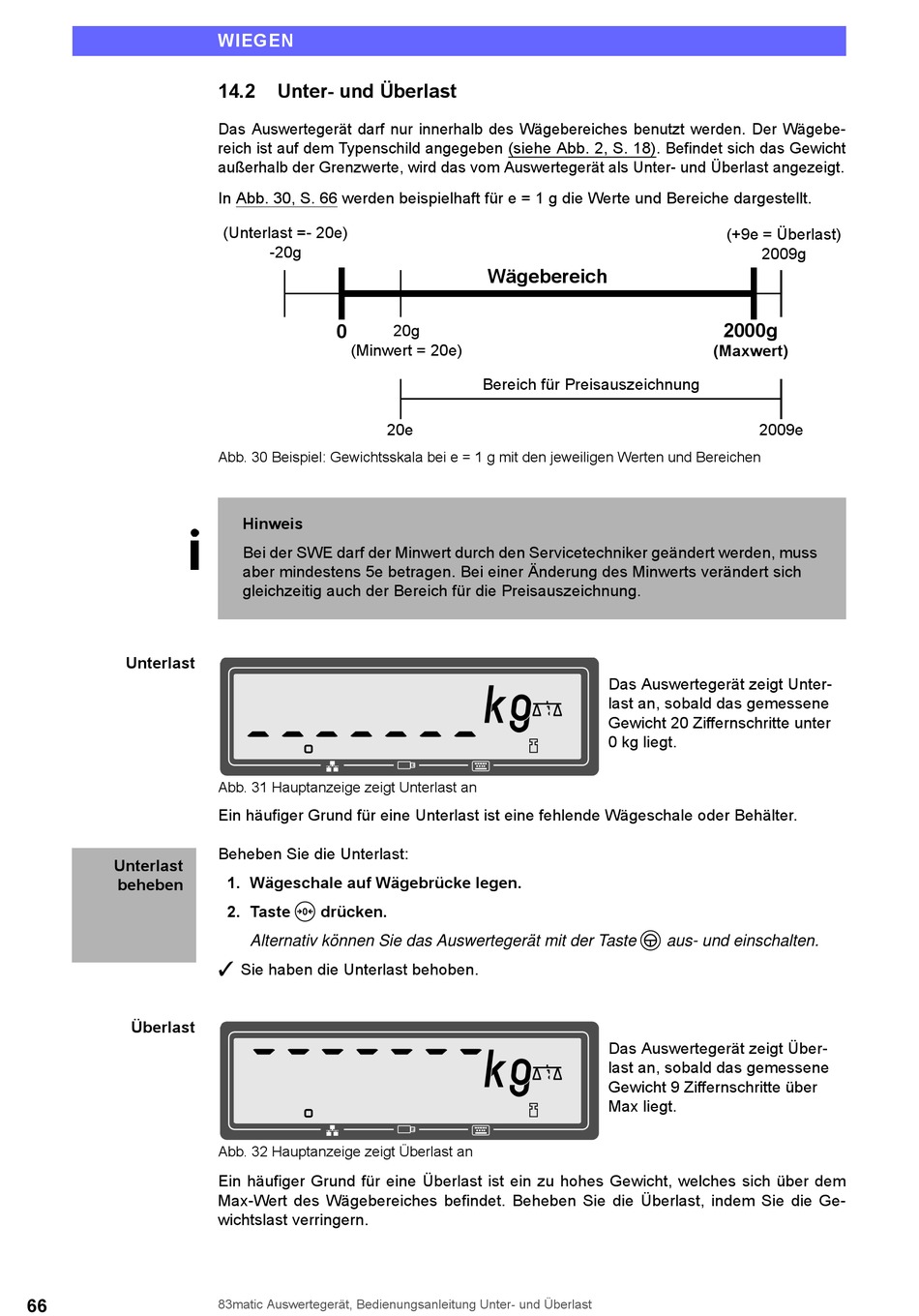

Unter- und Überlast
Das Auswertegerät darf nur innerhalb des Wägebereiches benutzt werden. Der Wägebe-
reich ist auf dem Typenschild angegeben (siehe Abb. 2, S. 18). Befindet sich das Gewicht
außerhalb der Grenzwerte, wird das vom Auswertegerät als Unter- und Überlast angezeigt.
In Abb. 30, S. 66 werden beispielhaft für e = 1 g die Werte und Bereiche dargestellt.
(Unterlast =- 20e)
-20g
0
(Minwert = 20e)
20e
Abb. 30 Beispiel: Gewichtsskala bei e = 1 g mit den jeweiligen Werten und Bereichen
Hinweis
Bei der SWE darf der Minwert durch den Servicetechniker geändert werden, muss
aber mindestens 5e betragen. Bei einer Änderung des Minwerts verändert sich
gleichzeitig auch der Bereich für die Preisauszeichnung.
Abb. 31 Hauptanzeige zeigt Unterlast an
Ein häufiger Grund für eine Unterlast ist eine fehlende Wägeschale oder Behälter.
Beheben Sie die Unterlast:
1. Wägeschale auf Wägebrücke legen.
2. Taste drücken.
Alternativ können Sie das Auswertegerät mit der Taste aus- und einschalten.
Sie haben die Unterlast behoben.
Abb. 32 Hauptanzeige zeigt Überlast an
Ein häufiger Grund für eine Überlast ist ein zu hohes Gewicht, welches sich über dem
Max-Wert des Wägebereiches befindet. Beheben Sie die Überlast, indem Sie die Ge-
wichtslast verringern.
83matic Auswertegerät, Bedienungsanleitung Unter- und Überlast
Wägebereich
20g
Bereich für Preisauszeichnung
(+9e = Überlast)
2009g
2000g
(Maxwert)
2009e
Das Auswertegerät zeigt Unter-
last an, sobald das gemessene
Gewicht 20 Ziffernschritte unter
0 kg liegt.
Das Auswertegerät zeigt Über-
last an, sobald das gemessene
Gewicht 9 Ziffernschritte über
Max liegt.
