BEDIENELEMENTE
3
Das folgende Kapitel beschreibt die Bedienelemente des Auswertegerätes. Die Bedien-
elemente werden bildhaft dargestellt und beschrieben.
3.1
Frontansicht
Die Bedienelemente befinden sich auf der Front des Auswertegerätes.
Optischer Signalgeber
zur visuellen Anzeige
von Befüllzuständen
Zweitanzeige
zur Anzeige
von Menü und
Zusatzinfos
zum Abrufen
der momenta-
nen Werte von
Funktionen
Wechseln
von Werten
(Bsp.: Brutto/

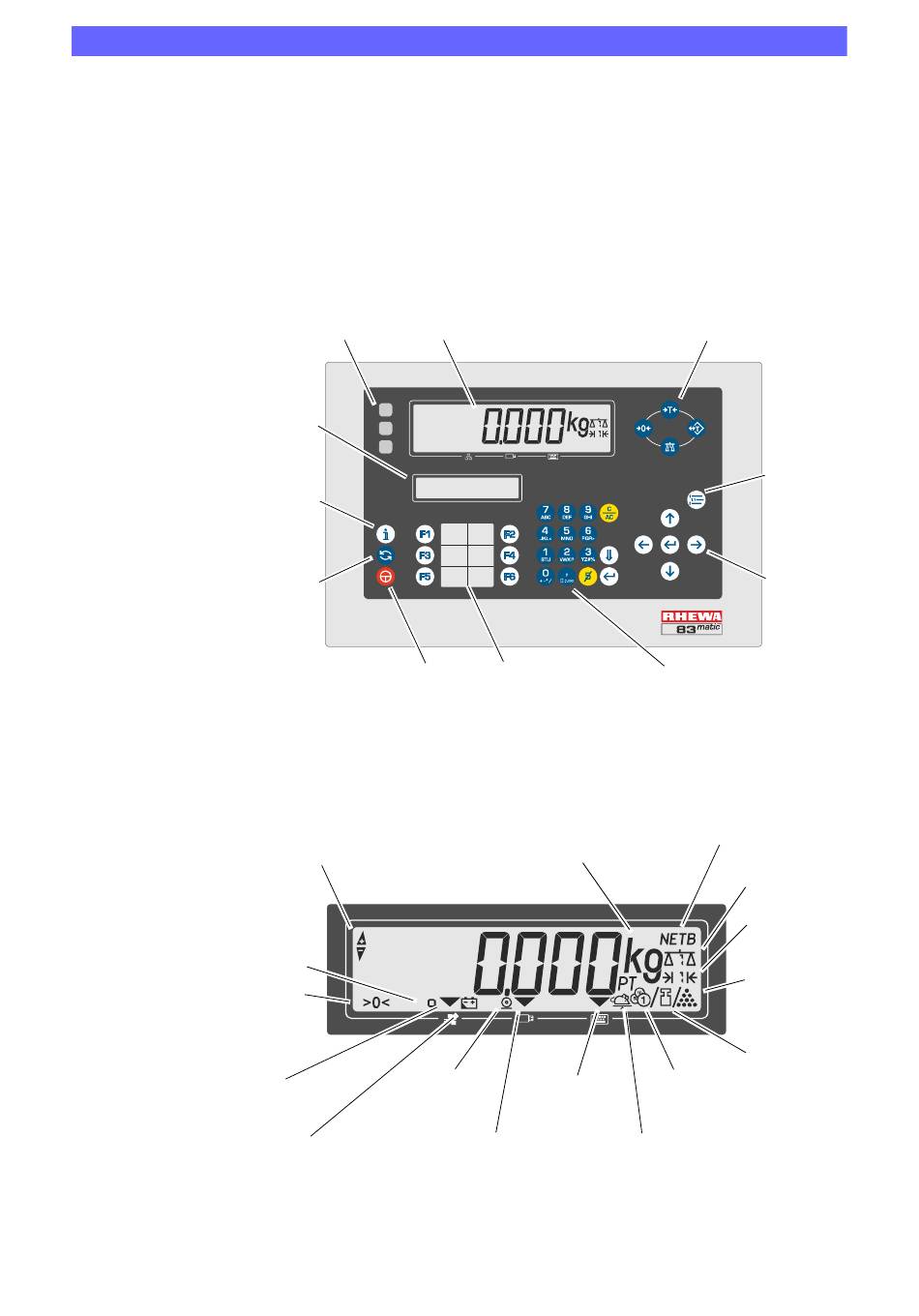

Abb. 1 Auswertegerät - Frontansicht
Hauptanzeige
Die Hauptanzeige zeigt das Gewicht und zugehörige Informationen an.
Referenzgewicht/-stückzahl
Ruhelage
erreicht
Nullstellung
erreicht
Ethernet-
verbindung
hergestellt
Unterspannung
Eingangsspannung zu niedrig
oder Batterie fast leer
Abb. 2 Hauptanzeige mit aktiven Symbolen und Indikatorpfeilen
83matic Auswertegerät, Bedienungsanleitung Auswertegerät
Bedienelemente
Auswertegerät
Hauptanzeige
zur Anzeige von
Gewichtswerten
Info
Netto)
Ein-/Aus
zum Ein- und Aus-
schalten des Gerätes
ist nicht erreicht
Schnittstelle
sendet oder
empfängt Daten
Funktionstasten
zum Starten von Funktionen,
individuell konfiguriert
Einheit
in g, kg oder t
PC-Tastatur
angeschlossen
USB Stick
ohne Funktion
angeschlossen
Wägefunktionen
zum schnellen Aufrufen
von Wägefunktionen
Menü
zum Öffnen
des Menüs
Navigations-
tasten zum
Navigieren im
Menü
Ziffernblock
zur Eingabe von Zah-
len und Buchstaben
Netto- oder Bruttogewicht
aktiv
Wägebrücke 1
aktiv
Wägebereich 1
aktiv
Stückzahl
aktiv
Gewichts-
anzeige
aktiv
Preis pro Gewicht/Stückzahl
angezeigt in Hauptanzeige
15
